Курсовая работа: Монтаж и наладка внутренней электрической сети производственного цеха вариант 2
Описание
ИСХОДНЫЕ ДАННЫЕ
Вариант №2
Исходные данные для курсового проекта представлены в таблице 1.
Таблица 1
Исходные данные. Вариант №2.
Вариант | Длина здания - А, м | Ширина здания - В, м | Высота здания - Н, м | Номера электроприемников на плане |
2 | 42 | 20 | 8 | 1-4, 7, 8, 9-12, 13-17, 23, 24, 30-34, 35-42, 43, 44, 47, 48, 49, 51, 56-58, 59-61, 62, 63, 64, 67, 68, 69, 70, 71, 72, 74, 75, 76, 79, 81 |
Сведения об электроприемниках ремонтно-механического цеха представлены в таблице 2.
Таблица 2
Сведения об электроприемниках ремонтно-механического цеха
Номер на плане | Наименование электроприемников | РН кВт | КИ | cos φ | tq φ | η | λ |
1-4, 9-12 | Токарно-винторезный станок | 4,0 | 0,15 | 0,5 | 1,17 | 0,85 | 4 |
7, 8 | Настольно-сверлильный станок | 0,9 | 0,15 | 0,5 | 1,17 | 0,78 | 4 |
13-17, 30-34 | Токарно-винторезный станок | 3,0 | 0,15 | 0,5 | 1,17 | 0,82 | 3 |
23, 24 | Универсально-фрезерный станок | 5,4 | 0,14 | 0,6 | 1,33 | 0,81 | 5 |
35-42 | Металлорежущий станок | 3,5 | 0,25 | 0,5 | 1,33 | 0,77 | 5 |
43, 44, 47, 48 | Поперечно-строгальный станок | 4,1 | 0,14 | 0,65 | 1,13 | 0,83 | 4 |
49, 51 | Трансформатор сварочный, ПВ=40% | 4,7 | 0,3 | 0,5 | 1,33 | 0,84 | 3 |
56-58 | Вертикально-сверлильный станок | 2,4 | 0,15 | 0,5 | 1,33 | 0,81 | 4 |
59-61 | Сушильный электрический шкаф | 6,3 | 0,75 | 0,95 | 1,33 | 0,91 | 3 |
62, 69 | Станок отрезной с дисковой пилой | 2,8 | 0,15 | 0,15 | 1,1 | 0,88 | 4 |
63, 64, 70, 71 | Пресс гидравлический | 5,1 | 0,65 | 0,8 | 1,17 | 0,82 | 4 |
67, 68 | Пресс фрикционный | 9,0 | 0,65 | 0,8 | 1,17 | 0,80 | 5 |
72, 74, 79, 81 | Трансформатор сварочный, ПВ=40% | 39 | 0,3 | 0,35 | 1,17 | 0,81 | 5 |
75, 76 | Преобразователь сварочный | 16 | 0,3 | 0,5 | 1,17 | 0,82 | 4 |
82-85 | Вентилятор | 22 | 0,65 | 0,8 | 1,17 | 0,80 | 4 |
Оглавление
1. Характеристика электроприемников цеха. Исходные данные. 9
2. Схема электрической сети. 11
3. Расчет силовых электрических сетей. 17
4. Выбор сечения жил проводов и кабелей. 26
5. Расчет осветительной сети. 28
6. Выбор защитных аппаратов. 31
7. Монтаж электрических сетей и электрооборудования. 37
8.2. Приспособления для электромонтажных работ. 47
8.3. Измерительные приборы, измерительный инструмент, индикаторы.. 48
8.4. Средства механизации (электроинструмент) 49
8.5. Средства малой механизации. 49
8.6. Средства большой механизации. 50
8.7. Автоматизированные системы.. 51
9. Безопасность труда при монтаже и наладке электрических сетей и электрооборудования 52
9.1. Общие требования и допуск к работе. 52
9.2. Требования перед началом работ. 53
9.3. Правила во время работы.. 54
9.4. Требования по окончанию работ. 58
10. Индустриализация электромонтажных работ. 59
10.1. Требования к оснащению электромонтажных участков и баз. 59
10.2. Подготовка под монтаж отдельных элементов. 60
Список использованных источников. 63

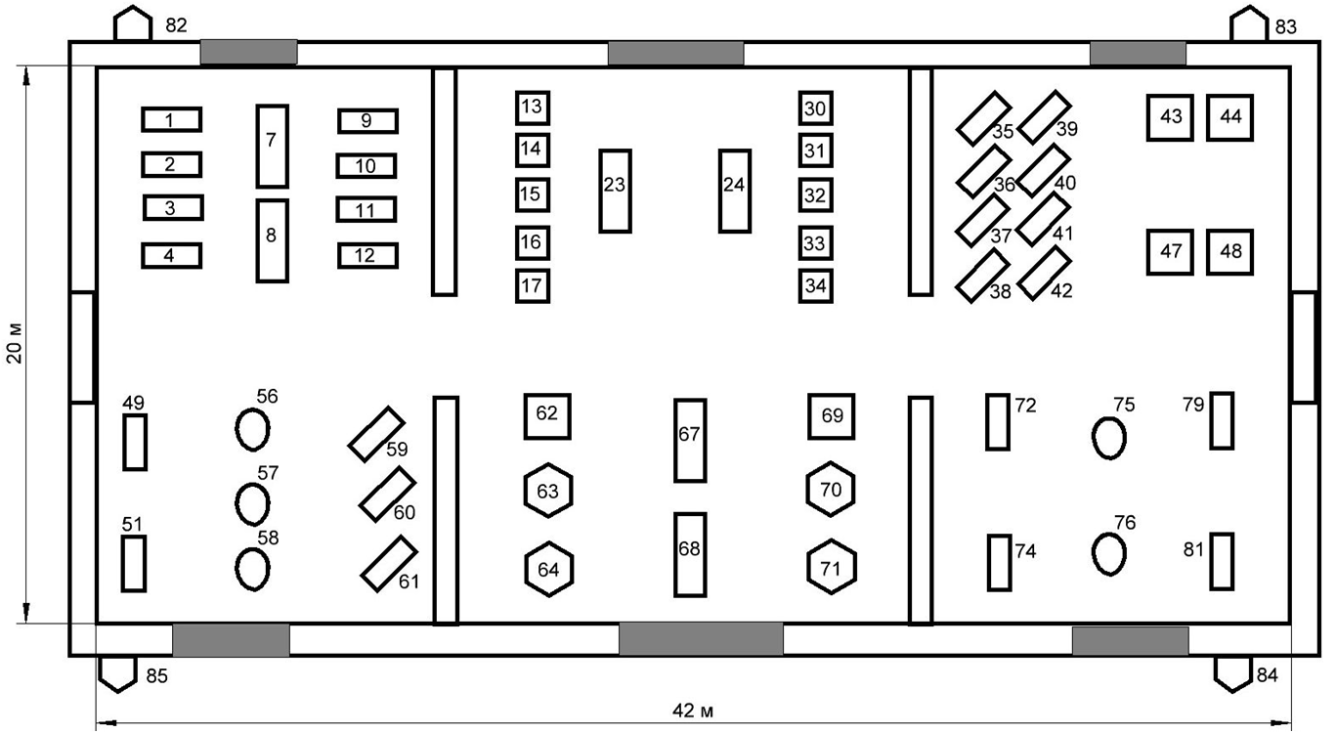

Объем пояснительной записки 63 страницы машинописного текста, включает в себя 9-ть таблиц, 4-е рисунка, которые иллюстрируют план механического цеха, а также схемы электроснабжения цеха
