Курсовая работа: Электроснабжение механического цеха промышленного предприятия вариант 2
Описание
ЗАДАНИЕ
В курсовой работе требуется разработать систему электроснабжения механического цеха промышленного предприятия.
Исходные данные. Вариант №2
Механический цех получает электроснабжение (ЭСН) от главной понизительной подстанции (ГПП) завода. Расстояние от ГПП до цеховой трансформаторной подстанции (ТП) - 1,2 км. Напряжение 10 кВ.
Потребители цеха относятся ко 2 и 3 категории надежности электроснабжения, работают в нормальной окружающей среде.
Каркас здания механического цеха смонтирован из блоков - секций длиной 6 метров каждый. Размеры цеха A B H = 48 30 9 метров.
Вспомогательные, бытовые и служебные помещения – двухэтажные, высотой 4 м.
Перечень электрооборудования цеха для второго варианта представлен в таблице 1. Мощность электропотребления (PЭП) указана для одного электроприемника.
Таблица 1
Перечень электрооборудования механического цеха для второго варианта
№ п/п | Наименование электрооборудования | Кол-во n, шт. | РЭП, кВт | Вариант задания - 2 |
№ электрооборудования на плане | ||||
1 | Шлифовальные станки | 3 | 88,5 | 2, 4, 5 |
2 | Обдирочные станки типа РТ-341 17 | 4 | 45 | 6, 16, 18, 20 |
3 | Кран мостовой | 1 | 60 | 17 |
4 | Обдирочные станки типа РТ-250 | 5 | 35 | 21, 22, 23, 29, 31 |
5 | Анодно-механические станки типа МЭ-31 | 6 | 18,4 | 26, 27, 28, 34, 35, 36 |
6 | Анодно-механические станки типа МЭ-12 | 4 | 10 | 8, 10, 12, 14 |
7 | Вентилятор вытяжной | 1 | 28 | 32 |
8 | Вентилятор приточный | 1 | 30 | 33 |

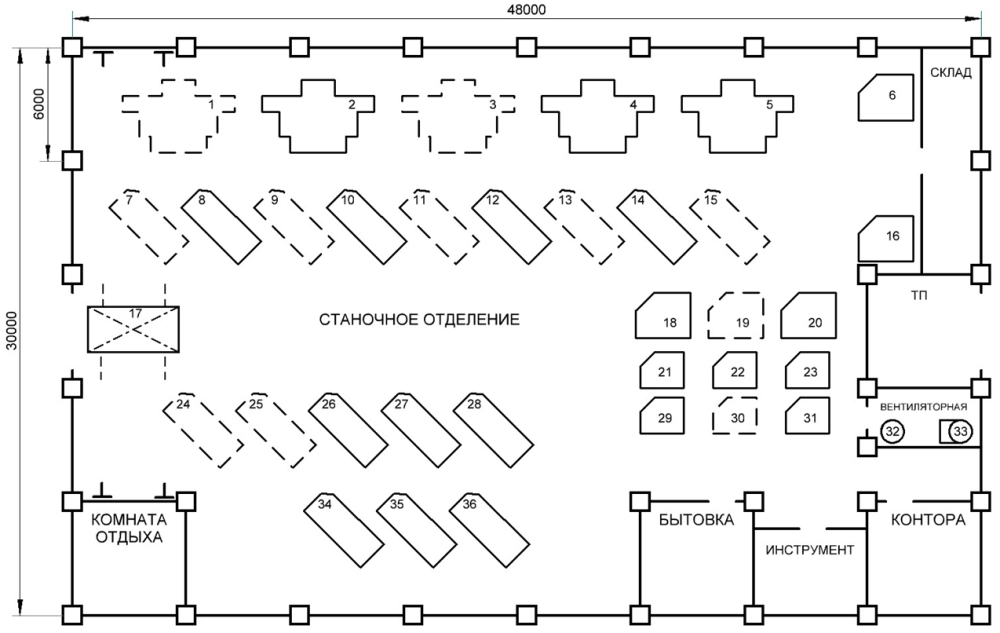

Расположение основного оборудования показано на плане, представленном на рисунке 1.
В механическом цехе все электроустановки работают только в длительном режиме.
Оглавление
1. Краткая характеристика цеха. Исходные данные. 5
2. Краткая характеристика потребителей цеха. 7
3. Схема электрической сети. 8
4. Расчет электрических нагрузок цеха. 10
5 Расчет и выбор компенсирующего устройства. 20
6 Расчет и выбор трансформаторов. 22
7 Защита электрических сетей. 25
7.1 Расчет и выбор предохранителей. 25
7.2 Расчет и выбор автоматических выключателей. 28
8 Расчет и выбор линий электроснабжения. 34
8.1 Выбор сечения проводников. 34
8.2 Расчет и выбор шинопроводов. 36
9 Расчет токов короткого замыкания. 39
9.1 Сопротивления схемы замещения. 40
9.2 Расчет токов трехфазного короткого замыкания. 42
9.3 Расчет токов двухфазного короткого замыкания. 44
9.4 Расчет токов однофазного короткого замыкания. 44
9.5 Расчет ударных токов короткого замыкания. 46
10 Проверка правильности выбора защитной аппаратуры.. 47
Список использованных источников. 51
