Курсовая работа: Электрооборудование цеха механической обработки деталей

Содержание.
Введение___________________________________________________ 4
1 Общая характеристика цеха механической обработки деталей. Виды установленного оборудования_________________________________ 5
2 Расчет электрического освещения, выбор источников света и светильников ______________ 7
3 Расчёт мощности и выбор приводных электродвигателей для вентиляционной установки____________________________________ 11
4 Расчёт мощности и выбор электродвигателей для грузоподъёмного механизма __________________________________________________ 13
5 Разработка принципиальной электрической схемы управления токарно-револьверный станка _________________________________ 15
6 Расчет параметров и выбор силовых аппаратов и управления и защиты для схемы управления токарно-револьверный станка ______ 19
7 Охрана труда, электробезопасность, пожаробезопасность и защита окружающей среды в цехе механической обработки деталей________ 22
Заключение_________________________________________________ 27
Список литературы_________________________________________________ 28

1. Рассчитать освещение цеха, вентиляционную установку, грузоподъемный механизм. 2. Рассчитать и выбрать необходимые электрические аппараты управления и защиты в схеме токарно-револьверного станка. 3. Изучить и описать охрану труда, электробезопасность, пожаробезопасность и защиту окружающей среды в цехе механической обработки деталей.

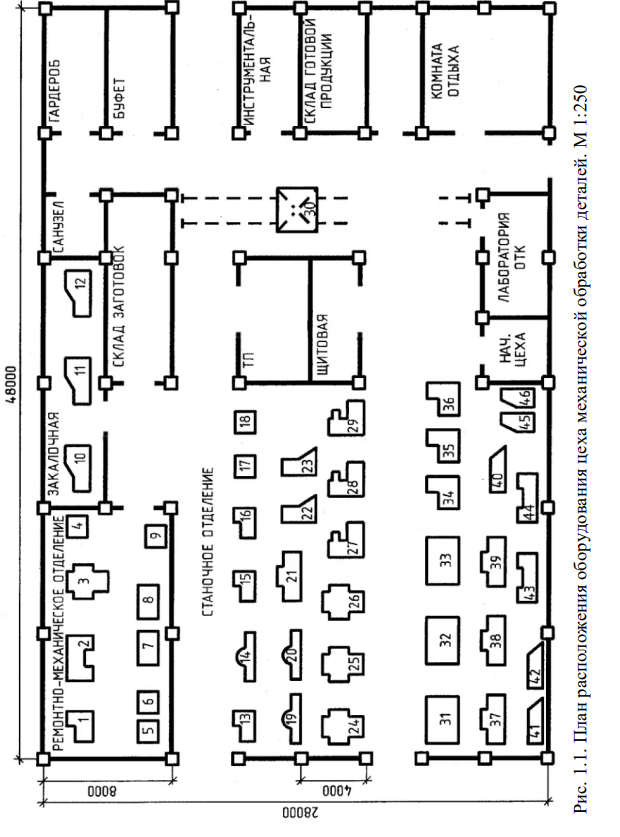

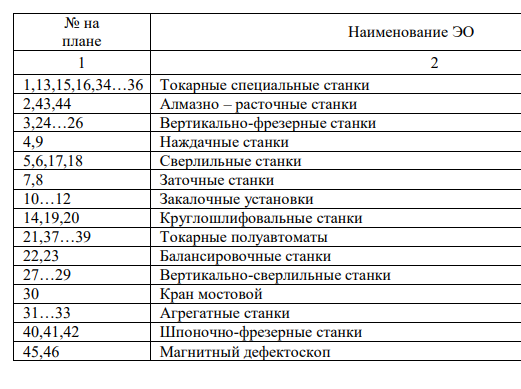

Цех механической обработки деталей (ЦМОД) предназначен для механической и антикоррозийной обработки изделий. Он содержит станочное отделение, гальванический и сварочный участки. Кроме того, имеются вспомогательные, бытовые и служебные помещения. Цех получает ЭСН от ГПП. Расстояние от ГПП доцеховой ТП — 0,8 км, а от энергосистемы до ГПП — 16 км. Низкое напряжение на ГПП — 6 и 10 кВ. Количество рабочих смен — 2. Потребители цеха относятся к 2 и 3 категории надежности ЭСН. Грунт в районе цеха — суглинок при температуре +5 °С. Каркас здания смонтирован из блоков-секций длиной 9 м каждый. Размеры цеха А х В х Н = (48 х 28 х 12) м. Все помещения, кроме станочного отделения, двухэтажные высотой 3,6 м. Перечень ЭО цеха дан в таблице 1.1 Расположение основного ЭО цех механической обработки деталей показано на плане (рис. 1.1).
