Курсовая работа: Электроснабжение механического цеха
Новинка
Описание
| Цель проектирования: расчет системы электроснабжения цеха в соответствии с исходными |
| данными |
| Задачи проектирования: |
| 1. На основании исходных данных определить категорию приемников по бесперебойности питания и характеристику среды объекта |
| 2. Определить расчетные нагрузки по узлам |
| 3. Выбрать силовые трансформаторы (если они предусмотрены), рассмотреть вопросы компенсации реактивной мощности |
| 4. Разработать главную схему электрических соединений объекта |
| 5. Выбрать проводники либо токоведущие части системы электроснабжения, проверить их по допустимым нагрузкам и потерям напряжения |
| 6. Выбрать коммутационные и защитные аппараты системы электроснабжения, проверить их по соответствию допустимому току проводников, а также токам перегрузки приемников (потребителей) |
| 7. Выбрать магнитные пускатели электрических двигателей (если они предусмотрены) |
| 8. Анализ результатов расчета |
Введение 8
1. Исходные данные 9
2. Определение категории приемников по бесперебойности питания
и характеристики среды объекта 14
3. Расчет электрических нагрузок 15
4. Выбор и проверка силовых трансформаторов и компенсирующих устройств 23
5. Разработка схемы электроснабжения 25
6. Выбор и проверка коммутационных и защитных аппаратов 27
7. Выбор и проверка проводников и токоведущих частей 31
8. Выбор магнитных пускателей 36
Заключение 36
Список использованных источников 37
Перечень электроприёмников механического цеха с указанием их номинальных мощностей дан в таблице 1.1.
Таблица 1.1 – Перечень электроприёмников
| № | Наименование производственного оборудования | Модель / тип | Руст, кВт | Кол-во, шт. |
| 1. Механическое отделение | ||||
| 1 | Токарно-винторезный станок | 1К62 | 11,125 | 4 |
| 2 | Токарно-винторезный станок | 1Б61 | 4,625 | 3 |
| 3 | Токарно-винторезный станок | 1А616П | 4,6 | 1 |
| 4 | Токарно-винторезный станок | 163 | 15,125 | 1 |
| 5 | Токарно-револьверный станок | 1П326 | 5,475 | 3 |
| 6 | Долбежный станок | 7А420 | 3,8 | 5 |
| 7 | Попречно-строгальный станок | 7М37 | 11 | 1 |
| 8 | Универсально-фрезерный станок | 6В75 | 1,7 | 2 |
| 9 | Универсально-фрезерный станок | 6Н81 | 6,325 | 1 |
| 10 | Горизонтально-фрезерный станок | 6М80Г | 3,525 | 1 |
| 11 | Вертикально-фрезерный станок | 6М12П | 12,925 | 3 |
| 12 | Зубофрезерный станок | 5К301 | 0,725 | 4 |
| 13 | Универсальный зубофрезерный станок | 5К32 | 7 | 1 |
| 14 | Круглошлифовальный станок | 3А164 | 19,45 | 1 |
| 15 | Плоскошлифовальный станок | 3740 | 12,65 | 2 |
| 16 | Внутришлифовальный станок | 3Б250 | 10,225 | 1 |
| 17 | Вертикально сверлильный станок | 2А125 | 2,925 | 2 |
| 18 | Радиально-сверлильный станок | 2А55 | 6,925 | 4 |
| 19 | Настольно-сверлильный станок | 2А106 | 0,6 | 2 |
| 20 | Координатно-расточный станок | 2А450 | 6,52 | 1 |
| 21 | Карусельный станок | 1531М | 33,28 | 1 |
| 22 | Универсально- заточной станок | 3641 | 1,25 | 2 |
| 23 | Кран-балка электроподвесная | 2Т | 4,85 | 2 |
| 24 | Вентилятор | - | 7 | 4 |
| 2. Заготовительно-сварочное отделение | ||||
| 25 | Отрезной станок с ножовочной пилой | 872А | 1,95 | 1 |
| 26 | Ножницы | Н474 | 7 | 2 |
| 27 | Пресс правильный | ПА415 | 14 | 1 |
| 28 | Пресс листогибочный | 4135 | 15,7 | 2 |
| 29 | Настольно-сверлильный станок | НС-12А | 0,6 | 6 |
| 30 | Обдирочно-шлифовальный станок | 3М634 | 2,8 | 3 |
| 31 | Пресс кривошипный | К217 | 10 | 1 |
| 33 | Трубоотрезной станок | С-246А | 2,8 | 1 |
| 34 | Станок трубогибочный | С-288 | 7 | 2 |
| 35 | Преобразователь сварочный | ПСО-500 | 28 | 3 |
| 36 | Машина электросварочная точечная | МТМ-75М | 75 кВА | 1 |
| 37 | Машина электросварочная шовная | МШМ-25М | 25 кВА | 2 |
| 38 | Трансформатор сварочный | СТН350 | 25 кВА | 1 |
| 39 | Кран мостовой электрический | 5Т | 24,2 | 2 |
| 40 | Вентилятор | - | 10 | 3 |
| 3. Кузнечное отделение (6 вариант) | ||||
| 41 | Молот пневматический ковочный | МБ412 | 10 | 1 |
| 44 | Обдирочно-точильный станок | 3М634 | 2,8 | 1 |
| 45 | Электропечь сопротивления камерная со щитом управления ( 915°С) | Н-45 ЩУ13 | 45 | 2 |
| 47 | Вентилятор | - | 4,5 | 3 |
| 48 | Кран-балка электрическая подвесная | 2 т | 4,85 | 1 |
| 4. Термическое отделение | ||||
| 49 | Электропечь сопротивления шахтная со щитом управления | ПИ31 ЩУ-12 | 24 | 1 |
| 50 | Шкаф электрический сушильный | Щ-0,5 | 1,1 | 1 |
| 51 | Электропечь сопротивления камерная со щитом управления | М-15 ЩУ-12 | 15 | 3 |
| 52 | Электропечь сопротивления двухкамерная со щитом управления и печным трансформатором (850-1300°С) | ОКБ-194А ЩУ-12 ТПТ-350 | 19 | 1 |
| 53 | Электропечь-ванна со щитом управления и печным трансформатором (1300°С) | СП-60/15 ЩУ-12 ТПТ-350 | 22 | 3 |
| 54 | Муфельная печь | П-6 | 2,2 | 3 |
| 55 | Вентилятор | - | 2,8 | 1 |
| 56 | Вентилятор | - | 7 | 2 |
| 5. Гальваническое отделение | ||||
| 57 | Селеновый выпрямитель 2000/1000А, 6/12 В | ВСМР | 22 | 3 |
| 58 | Сушильный шкаф электрический | - | 10 | 2 |
| 59 | Полировочный станок двухшпиндельный | С-42А | 3,2 | 2 |
| 60 | Вентилятор | - | 4,5 | 2 |
Кроме пяти производственных отделений, перечисленных в таблице 1.1, в цехе имеются склад заготовок, металла и инструментальная кладовая, бытовые помещения [1].
Ширина цеха принята равной 24 м, следовательно, для 115 электроприемников цеха, требующих площадь 115×6=690 м2, и вспомогательных помещений (12–14% от производственных площадей) необходима длина цеха 36 м.

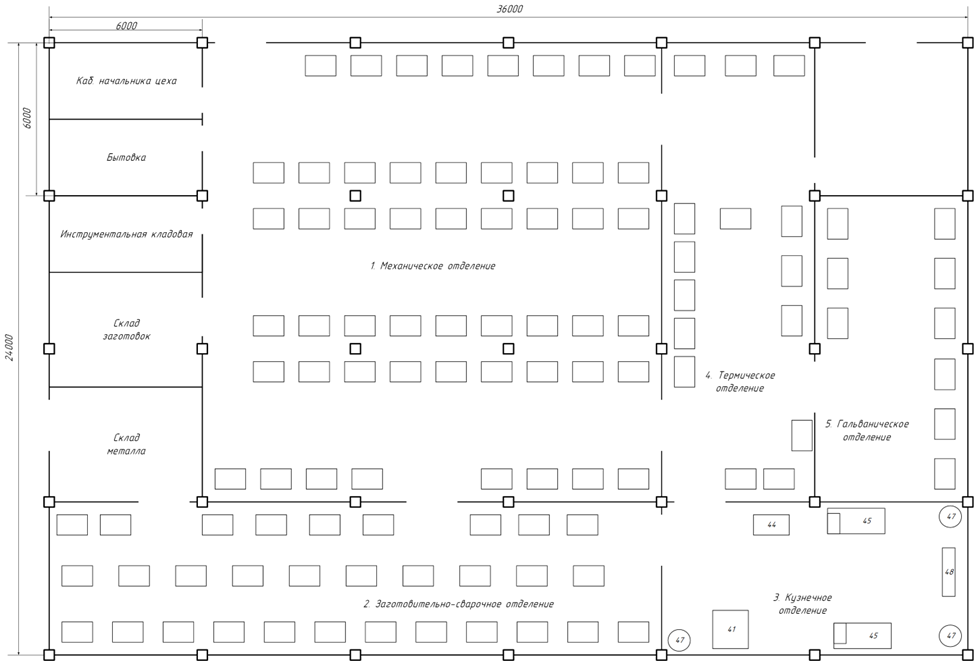

Генплан цеха приведен на рисунке 1.1 и в графической части проекта.
Таблица 1.2 – Характеристики электроприёмников
| № | Наименование производственного оборудования | Руст, кВт | Количество, шт. | Ки | cosφ | tgφ |
| 1. Механическое отделение | ||||||
| 1 | Токарно-винторезный станок | 11,125 | 4 | 0,14 | 0,5 | 1,73 |
| 2 | Токарно-винторезный станок | 4,625 | 3 | 0,14 | 0,5 | 1,73 |
| 3 | Токарно-винторезный станок | 4,6 | 1 | 0,14 | 0,5 | 1,73 |
| 4 | Токарно-винторезный станок | 15,125 | 1 | 0,14 | 0,5 | 1,73 |
| 5 | Токарно-револьверный станок | 5,475 | 3 | 0,14 | 0,5 | 1,73 |
| 6 | Долбежный станок | 3,8 | 5 | 0,14 | 0,5 | 1,73 |
| 7 | Поперечно-строгальный станок | 11 | 1 | 0,14 | 0,5 | 1,73 |
| 8 | Универсально-фрезерный станок | 1,7 | 2 | 0,14 | 0,5 | 1,73 |
| 9 | Универсально-фрезерный станок | 6,325 | 1 | 0,14 | 0,5 | 1,73 |
| 10 | Горизонтально-фрезерный станок | 3,525 | 1 | 0,14 | 0,5 | 1,73 |
| 11 | Вертикально-фрезерный станок | 12,925 | 3 | 0,14 | 0,5 | 1,73 |
| 12 | Зубофрезерный станок | 0,725 | 4 | 0,17 | 0,65 | 1,17 |
| 13 | Универсальный зубофрезерный станок | 7 | 1 | 0,17 | 0,65 | 1,17 |
| 14 | Круглошлифовальный станок | 19,45 | 1 | 0,14 | 0,5 | 1,73 |
| 15 | Плоскошлифовальный станок | 12,65 | 2 | 0,14 | 0,5 | 1,73 |
| 16 | Внутришлифовальный станок | 10,225 | 1 | 0,14 | 0,5 | 1,73 |
| 17 | Вертикально сверлильный станок | 2,925 | 2 | 0,14 | 0,5 | 1,73 |
| 18 | Радиально-сверлильный станок | 6,925 | 4 | 0,14 | 0,5 | 1,73 |
| 19 | Настольно-сверлильный станок | 0,6 | 2 | 0,14 | 0,5 | 1,73 |
| 20 | Координатно-расточный станок | 6,52 | 1 | 0,14 | 0,5 | 1,73 |
| 21 | Карусельный станок | 33,28 | 1 | 0,17 | 0,65 | 1,17 |
| 22 | Универсально- заточной станок | 1,25 | 2 | 0,14 | 0,5 | 1,73 |
| 23 | Кран-балка электроподвесная | 4,85 | 2 | 0,10 | 0,5 | 1,73 |
| 24 | Вентилятор | 7 | 4 | 0,6 | 0,8 | 0,75 |
| 2. Заготовительно-сварочное отделение | ||||||
| 25 | Отрезной станок с ножовочной пилой | 1,95 | 1 | 0,14 | 0,5 | 1,73 |
| 26 | Ножницы | 7 | 2 | 0,14 | 0,5 | 1,73 |
| 27 | Пресс правильный | 14 | 1 | 0,17 | 0,65 | 1,17 |
| 28 | Пресс листогибочный | 15,7 | 2 | 0,17 | 0,65 | 1,17 |
| 29 | Настольно-сверлильный станок | 0,6 | 6 | 0,14 | 0,5 | 1,73 |
| 30 | Обдирочно-шлифовальный станок | 2,8 | 3 | 0,17 | 0,65 | 1,17 |
| 31 | Пресс кривошипный | 10 | 1 | 0,17 | 0,65 | 1,17 |
| 33 | Трубоотрезной станок | 2,8 | 1 | 0,14 | 0,5 | 1,73 |
| 34 | Станок трубогибочный | 7 | 2 | 0,14 | 0,5 | 1,73 |
| 35 | Преобразователь сварочный | 28 | 3 | 0,25 | 0,35 | 2,67 |
| 36 | Машина электросварочная точечная | 75 кВА | 1 | 0,2 | 0,6 | 1,33 |
| 37 | Машина электросварочная шовная | 25 кВА | 2 | 0,2 | 0,6 | 1,33 |
| 38 | Трансформатор сварочный | 25 кВА | 1 | 0,25 | 0,35 | 2,67 |
| 39 | Кран мостовой электрический | 24,2 | 2 | 0,10 | 0,5 | 1,73 |
| 40 | Вентилятор | 10 | 3 | 0,6 | 0,8 | 0,75 |
| 3. Кузнечное отделение | ||||||
| 41 | Молот пневматический ковочный | 10 | 1 | 0,17 | 0,65 | 1,17 |
| 44 | Обдирочно-точильный станок | 2,8 | 1 | 0,17 | 0,65 | 1,17 |
| 45 | Электропечь сопротивления камерная со щитом управления ( 915°С) | 45 | 2 | 0,75 | 0,95 | 0,33 |
| 47 | Вентилятор | 4,5 | 3 | 0,6 | 0,8 | 0,75 |
| 48 | Кран-балка электрическая подвесная | 4,85 | 1 | 0,10 | 0,5 | 1,73 |
| 4. Термическое отделение | ||||||
| 49 | Электропечь сопротивления шахтная со щитом управления | 24 | 1 | 0,75 | 0,95 | 0,33 |
| 50 | Шкаф электрический сушильный | 1,1 | 1 | 0,75 | 0,95 | 0,33 |
| 51 | Электропечь сопротивления камерная со щитом управления | 15 | 3 | 0,75 | 0,95 | 0,33 |
| 52 | Электропечь сопротивления двухкамерная со щитом управления и печным трансформатором (850-1300°С) | 19 | 1 | 0,75 | 0,95 | 0,33 |
| 53 | Электропечь-ванна со щитом управления и печным трансформатором (1300°С) | 22 | 3 | 0,75 | 0,95 | 0,33 |
| 54 | Муфельная печь | 2,2 | 3 | 0,75 | 0,95 | 0,33 |
| 55 | Вентилятор | 2,8 | 1 | 0,6 | 0,8 | 0,75 |
| 56 | Вентилятор | 7 | 2 | 0,6 | 0,8 | 0,75 |
| 5. Гальваническое отделение | ||||||
| 57 | Селеновый выпрямитель 2000/1000А, 6/12 В | 22 | 3 | 0,6 | 0,8 | 0,75 |
| 58 | Сушильный шкаф электрический | 10 | 2 | 0,75 | 0,95 | 0,33 |
| 59 | Полировочный станок двухшпиндельный | 3,2 | 2 | 0,14 | 0,5 | 1,73 |
| 60 | Вентилятор | 4,5 | 2 | 0,6 | 0,8 | 0,75 |
