Курсовая работа: Электроснабжение зданий и населенных мест с основами электротехники и электроники

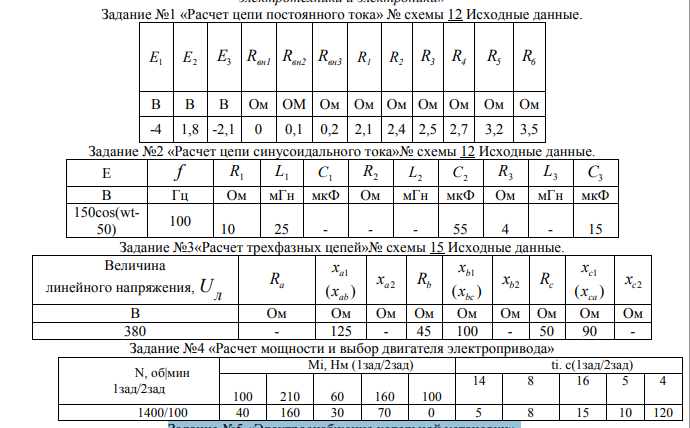

Задание №1 «Расчет цепи постоянного тока» № схемы 12 Исходные данные.
Задание №2 «Расчет цепи синусоидального тока»№ схемы 12 Исходные данные.
Задание №3«Расчет трехфазных цепей»№ схемы 15 Исходные данные.
Задание №4 «Расчет мощности и выбор двигателя электропривода»
Задание №5 «Электроснабжение котельной установки»
Задание №5 «Электроснабжение котельной установки»
Исходные данные для проектирования
Кол-во водогрейных котлов- 1
Марка водогрейного котла - КВ-ТС-30
Кол-во паровых котлов - 2
Марка парового котла – ДКВР-10-13
Вид топлива – каменный уголь
Условия внешнего электроснабжения:
Линия подключения - кабельная
Напряжение линии подключения – 6 кВ
Номинальная мощность сварочного трансформатора - 140
Аварийное освещение:
Мощность аварийного освещения в % от мощности рабочего освещения – 8%
Напряжение сети аварийного освещения – 48В
Тип аккумуляторных батарей - С
Грунт - суглинок
Оглавление
ЗАДАНИЕ 1 4
ЗАДАНИЕ 2 6
ЗАДАНИЕ 3 9
ЗАДАНИЕ 4 11​​​​
ЗАДАНИЕ 5 17
1. ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАСЧЕТА ЭЛЕКТРОСНАБЖЕНИЯ КОТЕЛЬНОЙ УСТАНОВКИ 17
2. ИСТОЧНИКИ ЭЛЕКТРОСНАБЖЕНИЯ И ПОДКЛЮЧЕНИЕ К НИМ 17
3. СХЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ ЭЛЕКТРООБОРУДОВАНИЯ КОТЕЛЬНОЙ УСТАНОВКИ 18
4. РАСЧЕТ МОЩНОСТЕЙ И ВЫБОР ДВИГАТЕЛЕЙ НАСОСОВ ОСНОВНОГО ТЕХНОЛОГИЧЕСКОГО ТРАКТА 19
5. РАСЧЕТ ПОТРЕБЛЯЕМОЙ ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ 20
6. РАСЧЕТ МОЩНОСТИ КОМПЕНСИРУЮЩИХ УСТРОЙСТВ 21
7. РАСЧЕТ МОЩНОСТИ И ВЫБОР КОМПЛЕКТНОЙ ТРАНСФОРМАТОРНОЙ ПОДСТАНЦИИ 22
8. РАСЧЕТ ФАЗНЫХ ТОКОВ ЭЛЕКТРОПРИЕМНИКОВ КОТЕЛЬНОЙ УСТАНОВКИ 24
9. ВЫБОР СИЛОВЫХ РАСПРЕДЕЛИТЕЛЬНЫХ ЩИТОВ 26
10. ВЫБОР КАБЕЛЕЙ И ПРОВОДОВ ЭЛЕКТРИЧЕСКОЙ СЕТИ КОТЕЛЬНОЙ УСТАНОВКИ 27
11. ВЫБОР ЗАЩИТНЫХ УСТРОЙСТВ ДЛЯ ЭЛЕКТРООБОРУДОВАНИЯ КОТЕЛЬНОЙ УСТАНОВКИ 27
12. РАСЧЕТ И ВЫБОР УСТРОЙСТВ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ АВАРИЙНОГО ОСВЕЩЕНИЯ 28
13. РАСЧЕТ ЗАЗЕМЛЕНИЯ 30
13.1. ЗАНУЛЕНИЕ 30
13.2. РАСЧЕТ РАБОЧЕГО ЗАЗЕМЛЕНИЯ 31
14. ЭЛЕКТРИЧЕСКАЯ СХЕМА ЭЛЕКТРОСНАБЖЕНИЯ КОТЕЛЬНОЙ 33
СПИСОК ЛИТЕРАТУРЫ 34.
