Курсовая работа: Электроснабжение деревообрабатывающего завода
Новинка
Описание

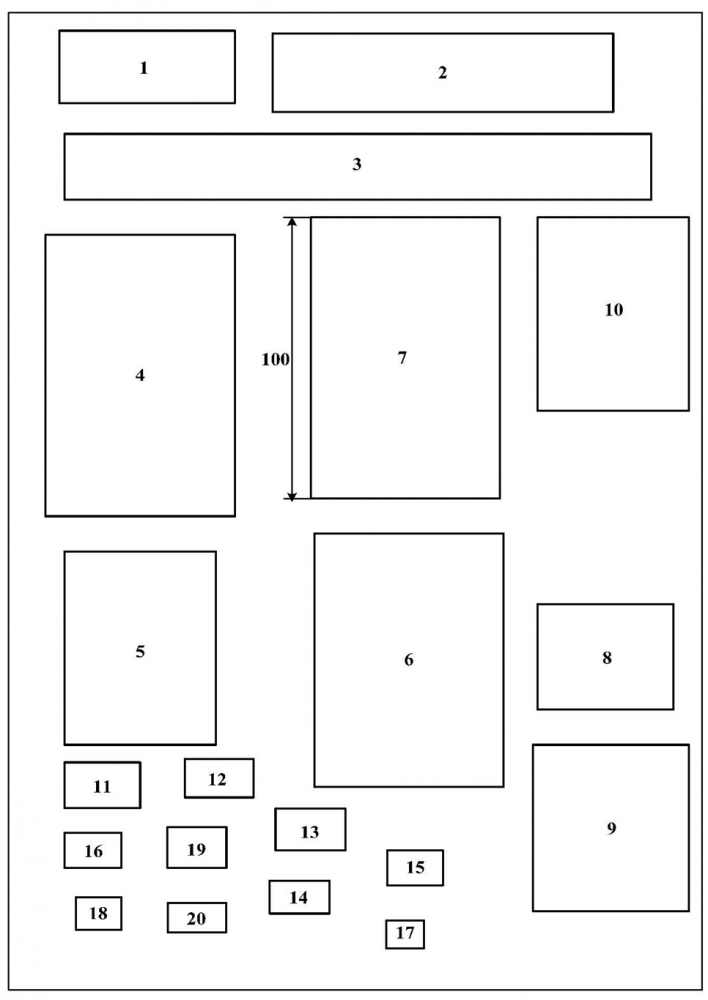

Рисунок 1 – Генеральный план деревообрабатывающего завода В таблицах 1-3 сведены данные на проектирование.
Таблица 1 – Ведомость электрических нагрузок подразделений завода
| № | Наименование подразделения | Руст, кВт | |
| 0,4 кВ | 6 кВ | ||
| 1 | Биржа сырья | 804 | – |
| 2 | Лесопильный цех | 2650 | – |
| 3 | Сушильный цех | 1950 | – |
| 4 | Столярный цех | 2285 | – |
| 5 | Мебельный цех | 1280 | – |
| 6 | Сборочный цех № 1 | 3085 | – |
| 7 | Сборочный цех № 2 | 5385 | – |
| 8 | Опытный цех | 795 | – |
| 9 | Насосная | 2585 | |
| 10 | Компрессорная | 565 | 2495 |
| 11 | Ремонтно-механический цех | 310 | – |
| 12 | Электроцех | 350 | – |
| 13 | Лаборатории (ЦЗЛ) | 340 | – |
| 14 | Административный корпус, маркетинг | 300 | |
| 15 | Столовая | 235 | – |
| 16 | Бытовой корпус | 287 | – |
| 17 | Магазин | 90 | |
| 18 | Материальный склад | 135 | – |
| 19 | Склад готовой продукции | 184 | – |
| 20 | Гараж | 130 | – |
| Освещение цехов и территории завода | по площади | ||
| Параметр системы питания | Значение |
| Ток короткого замыкания в начале питающей линии (Iкз), кА | 10 |
| Расстояние от объекта до подстанции энергосистемы (l), км | 8 |
СОДЕРЖАНИЕ
1 Анализ технологического процесса объекта проектирования. 7
2 Расчет электрической нагрузки подразделений объекта проектирования. 10
2.1 Расчет электрических нагрузок ремонтно-механического цеха. 10
2.2 Расчет электрической нагрузки системы освещения. 13
2.2 Расчет электрической нагрузки цехов напряжением до 1000 В.. 15
2.3 Расчет электрической нагрузки цехов напряжением выше 1000 В.. 17
3 Определение места размещения подстанции глубокого ввода. 20
4 Расчет системы распределения проектируемого объекта. 23
4.1 Выбор напряжения системы распределения. 23
4.2 Компенсация реактивной мощности на напряжении до 1000 В.. 23
4.3 Выбор цеховых подстанций и силовых пунктов. 26
4.4 Определение потерь в трансформаторах цеховых подстанций. 29
4.5 Схема транспорта электрической энергии по территории объекта. 30
4.6 Выбор кабельных линий системы распределения. 32
5 Построение графиков электрических нагрузок проектируемого объекта. 34
6 Расчет системы питания. 37
6.1 Упрощенный расчет электрической нагрузки системы питания. 37
6.2 Определение напряжения системы питания. 38
6.3 Выбор трансформаторов подстанции системы питания. 38
6.4 Расчет потерь в трансформаторах системы питания. 41
6.5 Выбор линии электропередачи системы питания. 41
6.6 Выбор схемы распределительного устройства на стороне ВН.. 43
6.7 Выбор схемы распределительного устройства на стороне НН.. 43
7 Расчет токов короткого замыкания в электрической сети объекта. 44
7.1 Определение базисных величин. 44
7.2 Расчет токов короткого замыкания в точке К1. 45
7.3 Расчет токов короткого замыкания в точке К2. 46
7.4 Расчет токов короткого замыкания в точке К3. 47
8 Выбор и проверка элементов системы электроснабжения. 49
8.1 Выбор коммутационных аппаратов системы питания. 50
8.2 Выбор коммутационных аппаратов системы распределения. 51
8.3 Выбор и проверка оборудования в измерительных цепях. 55
8.4 Проверка ΚЛЭΠ по условию термической стойкости. 57
Заключение. 59
Список использованных источников. 60
Приложение А.. 62
Приложение Б. 64
