Курсовая работа: Электроснабжение деревообрабатывающего завода
Новинка
Описание

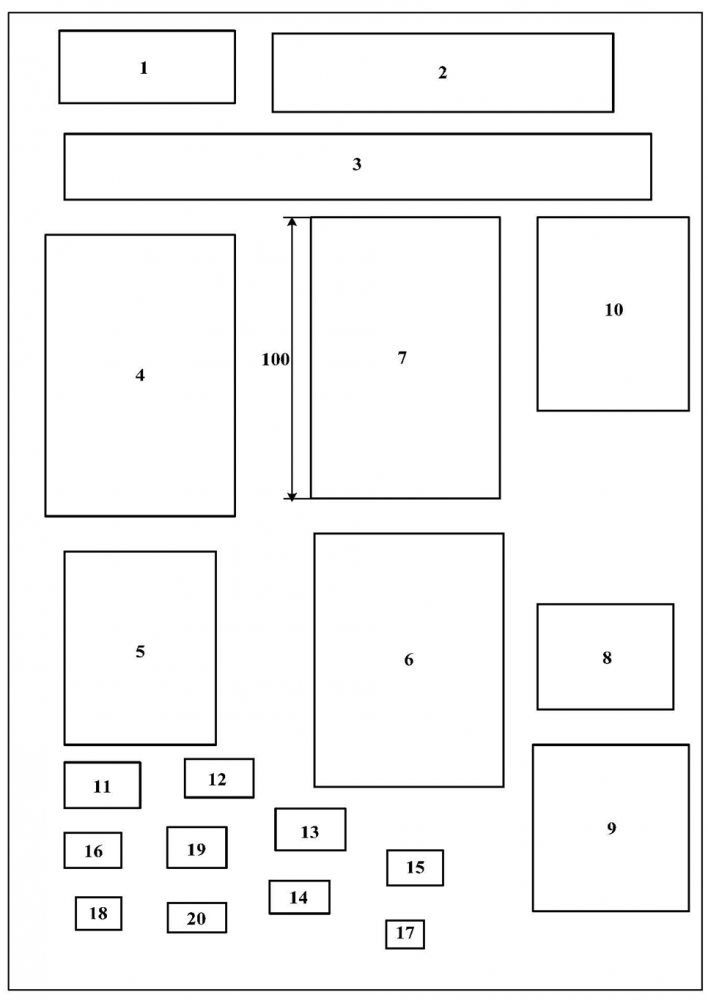

Таблица 1 – Ведомость электрических нагрузок подразделений завода
| № | Наименование подразделения | Руст, кВт | |
| 0,4 кВ | 6 кВ | ||
| 1 | Биржа сырья | 804 | – |
| 2 | Лесопильный цех | 2650 | – |
| 3 | Сушильный цех | 1950 | – |
| 4 | Столярный цех | 2285 | – |
| 5 | Мебельный цех | 1280 | – |
| 6 | Сборочный цех № 1 | 3085 | – |
| 7 | Сборочный цех № 2 | 5385 | – |
| 8 | Опытный цех | 795 | – |
| 9 | Насосная | 2585 | |
| 10 | Компрессорная | 565 | 2495 |
| 11 | Ремонтно-механический цех | 310 | – |
| 12 | Электроцех | 350 | – |
| 13 | Лаборатории (ЦЗЛ) | 340 | – |
| 14 | Административный корпус, маркетинг | 300 | |
| 15 | Столовая | 235 | – |
| 16 | Бытовой корпус | 287 | – |
| 17 | Магазин | 90 | |
| 18 | Материальный склад | 135 | – |
| 19 | Склад готовой продукции | 184 | – |
| 20 | Гараж | 130 | – |
| Освещение цехов и территории завода | по площади | ||
| Параметр системы питания | Значение |
| Ток короткого замыкания в начале питающей линии (Iкз), кА | 10 |
| Расстояние от объекта до подстанции энергосистемы (l), км | 8 |
СОДЕРЖАНИЕ
1 Анализ технологического процесса объекта проектирования. 7
2 Расчет электрической нагрузки подразделений объекта проектирования. 10
2.1 Расчет электрической нагрузки системы освещения. 10
2.2 Расчет электрической нагрузки цехов напряжением до 1000 В.. 11
2.3 Расчет электрической нагрузки цехов напряжением выше 1000 В.. 14
3 Определение места размещения подстанции глубокого ввода. 16
4 Расчет системы распределения проектируемого объекта. 19
4.1 Выбор напряжения системы распределения. 19
4.2 Компенсация реактивной мощности на напряжении до 1000 В.. 19
4.3 Выбор цеховых подстанций и силовых пунктов. 22
4.4 Определение потерь в трансформаторах цеховых подстанций. 25
4.5 Схема транспорта электрической энергии по территории объекта. 26
4.6 Выбор кабельных линий системы распределения. 28
5 Построение графиков электрических нагрузок проектируемого объекта. 30
6 Расчет системы питания. 33
6.1 Упрощенный расчет электрической нагрузки системы питания. 33
6.2 Определение напряжения системы питания. 34
6.3 Выбор трансформаторов подстанции системы питания. 34
6.4 Расчет потерь в трансформаторах системы питания. 37
6.5 Выбор линии электропередачи системы питания. 37
6.6 Выбор схемы распределительного устройства на стороне ВН.. 39
6.7 Выбор схемы распределительного устройства на стороне НН.. 39
7 Расчет токов короткого замыкания в электрической сети объекта. 40
7.1 Определение базисных величин. 40
7.2 Расчет токов короткого замыкания в точке К1. 41
7.3 Расчет токов короткого замыкания в точке К2. 42
7.4 Расчет токов короткого замыкания в точке К3. 43
8 Выбор и проверка элементов системы электроснабжения. 45
8.1 Выбор коммутационных аппаратов системы питания. 46
8.2 Выбор коммутационных аппаратов системы распределения. 47
8.3 Выбор и проверка оборудования в измерительных цепях. 51
8.4 Проверка ΚЛЭΠ по условию термической стойкости. 53
Заключение. 55
Список использованных источников. 56
Приложение А.. 58
Приложение Б. 60
Характеристики курсовой работы
