Курсовая работа: Электроснабжение завода тяжелого машиностроения №1
Описание
2 РАСЧЕТ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК
2.1 Определение расчетных электрических нагрузок деревообрабатывающего цеха
2.2 Расчет электрических нагрузок завода
2.3 Построение картограммы нагрузок
3 ОПРЕДЕЛЕНИЕ ЧИСЛА И МОЩНОСТИ ТРАНСФОРМАТОРОВ НА ЦЕХОВЫХ ПОДСТАНЦИЯХ
4 КОМПЕНСАЦИЯ РЕАКТИВНОЙ МОЩНОСТИ
4.1 Расчет компенсации реактивной мощности на стороне 0,38 кВ
4.2 Выбор трансформаторов на ГПП и расчет КУ на стороне 10 кВ
5 ВЫБОР СХЕМЫ ВНЕШНЕГО ЭЛЕКТРОСНАБЖЕНИЯ
6 ВЫБОР СХЕМЫ ВНУТРЕННЕГО ЭЛЕКТРОСНАБЖЕНИЯ ЗАВОДА
7 РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ
7.1 Расчет токов КЗ на РУ ГПП
7.2 Расчет токов КЗ на РУ НН цеховых ТП
8 КОМПОНОВКА ГПП
8.1 Выбор разъединителей 110 кВ
8.2 Выбор выключателей 110 кВ
8.3 Выбор трансформаторов тока 110 кВ
8.4 Выбор выключателей на РУ-10 кВ.
8.5 Выбор ограничителей перенапряжений
8.6 Выбор трансформаторов тока
8.7 Выбор трансформаторов напряжения
8.8 Выбор трансформаторов собственных нужд ГПП
9 РАСЧЕТ ВНУТРИЦЕХОВОГО ЭЛЕКТРОСНАБЖЕНИЯ
9.1 Выбор проводников, автоматических выключателей и УЗО для ответвлений от РШ к электроприемникам и от ТП к РШ
9.2 Расчет освещения в деревообрабатывающем цехе
10 РЕЛЕЙНАЯ ЗАЩИТА

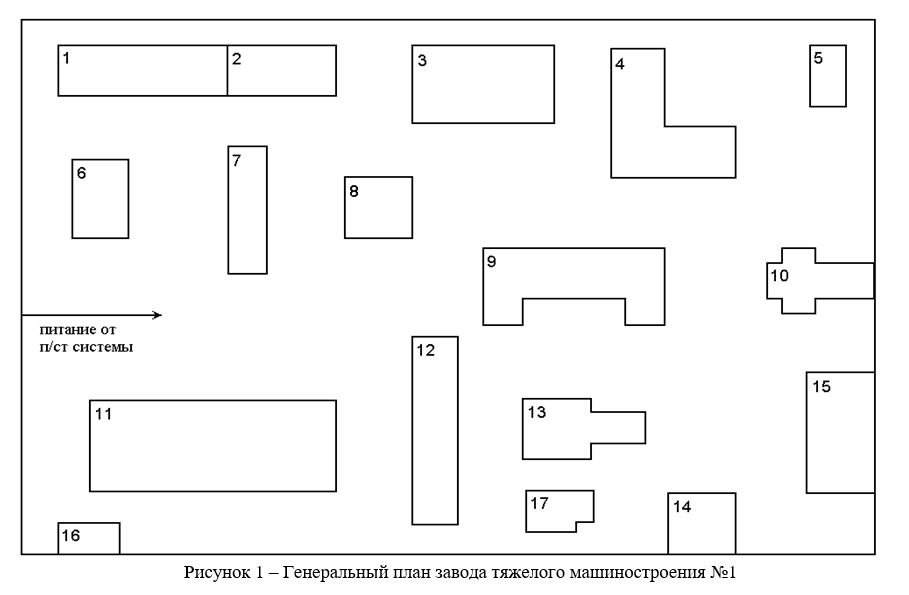

Таблица 1 - Электрические нагрузки завода по цехам
![]()
![]()
Таблица 2 – Нагрузки электроприемников цеха
2.1 Определение расчетных электрических нагрузок деревообрабатывающего цеха
2.2 Расчет электрических нагрузок завода
2.3 Построение картограммы нагрузок
3 ОПРЕДЕЛЕНИЕ ЧИСЛА И МОЩНОСТИ ТРАНСФОРМАТОРОВ НА ЦЕХОВЫХ ПОДСТАНЦИЯХ
4 КОМПЕНСАЦИЯ РЕАКТИВНОЙ МОЩНОСТИ
4.1 Расчет компенсации реактивной мощности на стороне 0,38 кВ
4.2 Выбор трансформаторов на ГПП и расчет КУ на стороне 10 кВ
5 ВЫБОР СХЕМЫ ВНЕШНЕГО ЭЛЕКТРОСНАБЖЕНИЯ
6 ВЫБОР СХЕМЫ ВНУТРЕННЕГО ЭЛЕКТРОСНАБЖЕНИЯ ЗАВОДА
7 РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ
7.1 Расчет токов КЗ на РУ ГПП
7.2 Расчет токов КЗ на РУ НН цеховых ТП
8 КОМПОНОВКА ГПП
8.1 Выбор разъединителей 110 кВ
8.2 Выбор выключателей 110 кВ
8.3 Выбор трансформаторов тока 110 кВ
8.4 Выбор выключателей на РУ-10 кВ.
8.5 Выбор ограничителей перенапряжений
8.6 Выбор трансформаторов тока
8.7 Выбор трансформаторов напряжения
8.8 Выбор трансформаторов собственных нужд ГПП
9 РАСЧЕТ ВНУТРИЦЕХОВОГО ЭЛЕКТРОСНАБЖЕНИЯ
9.1 Выбор проводников, автоматических выключателей и УЗО для ответвлений от РШ к электроприемникам и от ТП к РШ
9.2 Расчет освещения в деревообрабатывающем цехе
10 РЕЛЕЙНАЯ ЗАЩИТА
Таблица 1 - Электрические нагрузки завода по цехам
| № n/n | Наименование цехов | Кол-во эл.приемников | Установленная мощность, кВт | |
| Одного эл. приемника, Рном | Суммарная, SРном | |||
| 1 | Цех обработки цветных металлов | 105 | 1,0…40,0 | 2100 |
| 2 | Механический цех № 1 | 220 | 1,0…55,0 | 3200 |
| 3 | Механический цех № 2 | 110 | 1,0…55,0 | 3100 |
| 4 | Инструментальный цех | 45 | 1,0…70,0 | 1050 |
| 5 | Электроремонтный цех | 54 | 0,8…40,0 | 820 |
| 6 | Деревообрабатывающий цех | См. приложение 4 | ||
| 7 | Сварочный цех | 55 | 0,8…80,0 | 1500 |
| 8 | Склад готовой продукции | 13 | 2,5…40,0 | 180 |
| 9 | Компрессорная: а) 0,38 кВ | 10 | 4,5…25,0 | 170 |
| б) Синхр. двигатели 10 кВ | 2 | 1000 | 2000 | |
| 10 | Цех черного литья: а) 0,38 кВ | 50 | 1,0…50,0 | 1800 |
| б) Синхр. двигатели 10 кВ | 2 | 750 | 1500 | |
| 11 | Механический цех № 3 | 82 | 1,0…40,0 | 1050 |
| 12 | Цех цветного литья | 50 | 1,0…35,0 | 970 |
| 13 | Кузнечно-прессовый цех | 64 | 10,0…80,0 | 1400 |
| 14 | Котельная | 20 | 4,5…40,0 | 450 |
| 15 | Административный корпус | 33 | 1,0…30,0 | 370 |
| 16 | Насосная | 20 | 10,0…50,0 | 700 |
| 17 | Испытательная станция | 30 | 1,0…80,0 | 1000 |

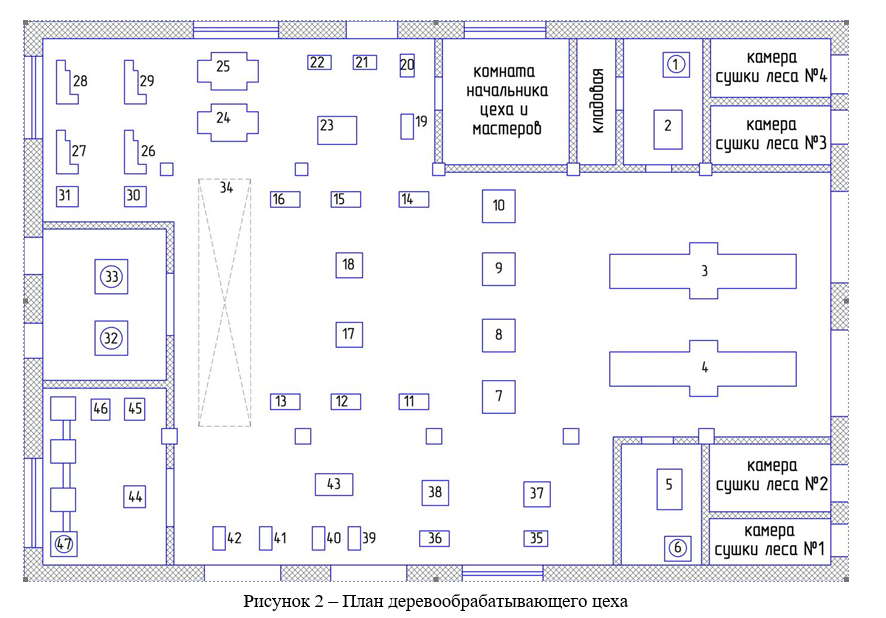

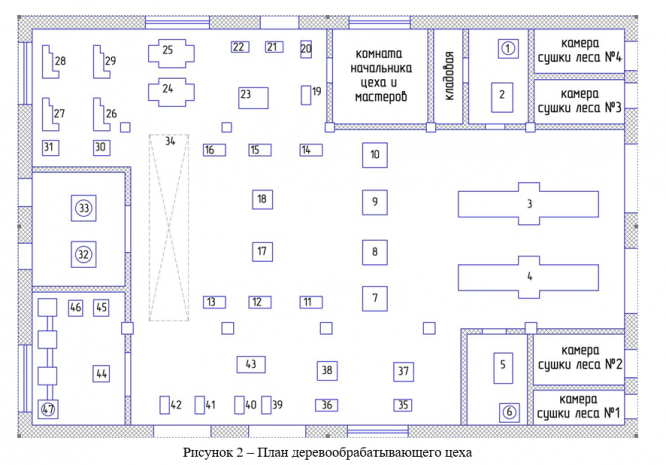

Таблица 2 – Нагрузки электроприемников цеха | Номер по плану | Наименование оборудования | Установленная мощность электроприемника, кВт |
| 1, 6 | Вентилятор вытяжной | 13 |
| 2, 5, 23, 43 | Высокочастотная установка для сушки древесины | 60 |
| 3, 4 | Лесопильная рама | 25 |
| 7...10 | Электрорубанок | 10 |
| 11,12,13 | Циркульная пила | 2,8 |
| 14,15,16 | Циркульно-маятниковая пила | 5,5 |
| 17, 18 | Механический колун | 5 |
| 19…22 | Заточный станок | 2,8 |
| 24, 25 | Фрезерный станок | 5 |
| 26...29 | Комбинированный деревообрабатывающий станок | 13 |
| 30, 31 | Вертикально-сверлильный станок | 2,2 |
| 32, 33 | Стружечный транспортёр | 22 |
| 34 | Кран-балка | 6,5 |
| 35, 36 | Полировальный станок | 1,5 |
| 37, 38 | Круглошлифовальный станок | 3 |
| 39...42 | Рейсмусовый станок | 4,5 |
| 44...46 | Электронагревательная плита | 7 |
| 47 | Вентиляционная установка | 10 |
