Курсовая работа: Расчет и конструирование главных ферм
Описание
Главные фермы рассчитываются как плоские стержневые конструкции на основное сочетание нагрузок, включающее в себя постоянную и временную нагрузки от подвижного состава. Для упрощения расчета, соединения элементов в узлах рассматриваются как шарнирные и плоские стержневые без учета совместной работы с балками проезжей части.

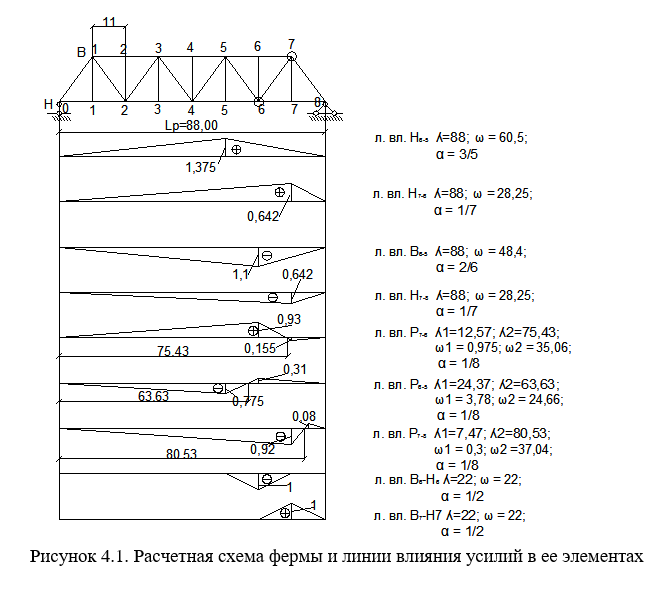

Расчетная схема фермы приведена на рисунке 4.1. Под схемой приводятся линии влияния усилий в стержнях. Характеристики линий влияния: длины загружений участков λ, коэффициенты α и площади участков ω приведены в таблице 4.1.
4.1. Расчетная схема
К расчету задана разрезная ферма расчетным пролетом lр =88,0 м, в которой необходимо рассчитать стержни, сходящиеся в узлах Н2 и В1, и сами узлы см. рисунок 4.1.Расчетная схема фермы приведена на рисунке 4.1. Под схемой приводятся линии влияния усилий в стержнях. Характеристики линий влияния: длины загружений участков λ, коэффициенты α и площади участков ω приведены в таблице 4.1.
Характеристики курсовой работы
Предмет
Учебное заведение
Просмотров
2
Покупок
0
Размер
244,58 Kb
Список файлов
- Aydinov_Ya_O_Raschyot_Elementov_Fermy.docx 244,58 Kb
