Курсовая работа: Проектирование электроснабжения машиностроительного завода с компенсацией реактивной мощности

Оглавление

Введение. 3

1. Исходные данные на проектирование. 4-5

2. Краткая характеристика машиностроительного завода. 6-10

3. Расчетные нагрузки цехов. 11

3.1 Расчет электрических нагрузок цехов напряжением до 1 кВ. 11-12

3.2 Расчет электрических нагрузок цехов напряжением выше 1 кВ. 12-13

3.3 Расчет осветительных нагрузок. 14

3.4 Выбор компенсирующих устройств. 14

3.5 Расчет электрической нагрузки предприятия. 18-21

4. Определение местоположения ГПП.. 23

4.1 Геометрические характеристики предприятия. 23

4.2 Определение центра электрических нагрузок. 23-25

5. Определение количества и мощности трансформаторов. 26

5.1 Определение количества и мощности трансформаторов ГПП.. 26

5.2 Определение количества и мощности цеховых ТП.. 27

5.3 Определение расчетных нагрузок ТП с учетом компенсации. 28-30

6. Расчет токов короткого замыкания. 31

6.1 Расчет параметров трехфазного КЗ в точке К1 (110кВ) 32

6.2 Расчет параметров трехфазного КЗ в точке К2 (6кВ) 33-34

6.3 Расчет параметров трехфазного КЗ в точке К3 (6кВ) 34

7. Выбор автоматических выключателей. 38-41

8. Выбор предохранителей. 41-42

9. Потери мощности в системе. 43

Заключение. 44

Список использованных источников. 45

Введение

Высокие темпы развития производства ведут к непрерывному повышению потребления электроэнергии. Рост нагрузок в населённых пунктах и на производстве ухудшает качество электроэнергии. Кроме того, в настоящее время интенсивно развиваются компьютерные системы связи и обработки информации, автоматические системы управления технологическими процессами и производственными комплексами. Несоответствие качества потребляемой электроэнергии и перерывы в электроснабжении таких систем могут привести не только к сбоям в работе, но и к аварийным ситуациям, последствиями которых может быть значительный ущерб.

Питание потребителей электроэнергии должно осуществляться при номинальных значениях параметров, обеспечивающих высокие значения их КПД, показателей надежности, а также длительное время работы.

Таким образом, динамика развития производства предъявляет повышенные требования к показателям качества электроэнергии и надёжности электроснабжения, что делает данную работу актуальной.

Целью данной работы является проектирование системы электроснабжения станкостроительного завода.

Для достижения поставленной цели необходимо решение ряда задач:

1. Структурировать исходные данные для проектирования;
2. Проанализировать электроприёмники;
3. Рассчитать нагрузки отдельных цехов;
4. Выбрать местоположение ГПП;
5. Осуществить выбор трансформаторов ГПП и ТП;
6. Произвести расчёт токов короткого замыкания в разных точках системы;
7. Подобрать автоматические выключатели для защиты системы от токов короткого замыкания.

1. Исходные данные на проектирование

1) Генеральный план завода представлен на рисунке № 37.

2) Сведения об электрических нагрузках завода представлены в таблице 1.

3) Питание, возможно, осуществить от подстанции энергосистемы, на которой установлены два трёхобмоточных трансформатора мощностью 32000 кВА каждый, с первичным напряжением 110 кВ и вторичным – 6 и 0,4 кВ.

4) Мощность энергосистемы 1800 МВА.

5) Сопротивление системы Хс = 0,36 о.е.

6) Расстояние от подстанции энергосистемы до комбината 7,0 км.

Таблица 1 - Ведомость электрических нагрузок завода

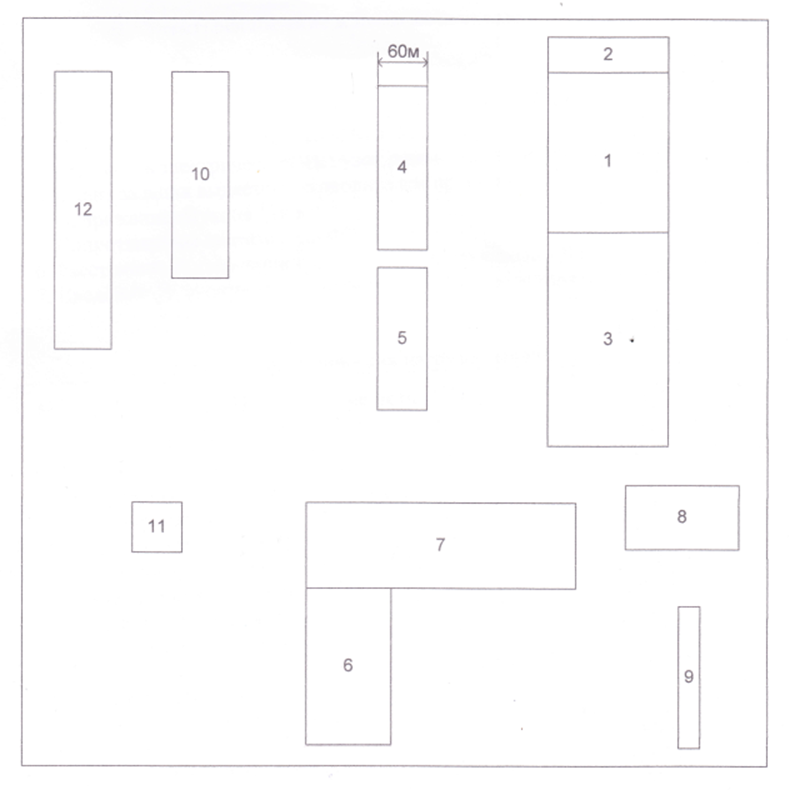

Рисунок 37 - Генеральный план машиностроительного завода
