Курсовая работа: Электроснабжение машиностроительного завода
Описание
ЗАДАНИЕ
«Электроснабжения машиностроительного завода».
Исходные данные на проектирование:
Питание возможно осуществить от подстанции энергосистемы, на которой установлены два трехобмоточных трансформатора мощностью 40000 кВА каждый, с первичным напряжением 110 кВ и вторичным – 35, 20, 10 и 6 кВ.
Мощность системы 1000 Мва; реактивное сопротивление системы на стороне 110 кв, отнесенное к мощности системы, 0,2.
Стоимость электроэнергии 6,9 .
Расстояние от подстанции энергосистемы до завода 3,5 км.
Таблица 1 - Электрические нагрузки предприятия
№ | Наименование цеха | Установленная мощность, кВт |
НН | ||
1 | Механический цех | 3600 |
2 | Моторный цех | 3000 |
3 | Сборочный цех | 2700 |
4 | Прессовый цех | 1500 |
5 | Инструментальный цех | 2500 |
6 | Литейный цех | 1400 |
7 | Кузнечный цех | 2600 |
8 | Компрессорная станция | 2600 |
9 | Лаборатория | 600 |
10 | Ремонтно-механический цех | Из курсовой работы |
11 | Склад запасных частей | 80 |
12 | Заготовительный цех | 1100 |
13 | Склад строительных материалов | 120 |
14 | Котельная | 280 |
15 | Газогенераторная | 90 |
16 | Склад топлива | 180 |
17 | Насосная станция | 400 |
18 | Гараж | 130 |
19 | Заводоуправление | 210 |
20 | Проходная | 20 |
ВН | ||
2 | Моторный цех | 2000 |
4 | Прессовый цех | 3000 |
6 | Литейный цех | 4000 |
8 | Компрессорная станция | 4320 |
17 | Насосная станция | 400 |
Освещение цехов и территории определяется по площади.
Генплан приведен на рисунке 1.

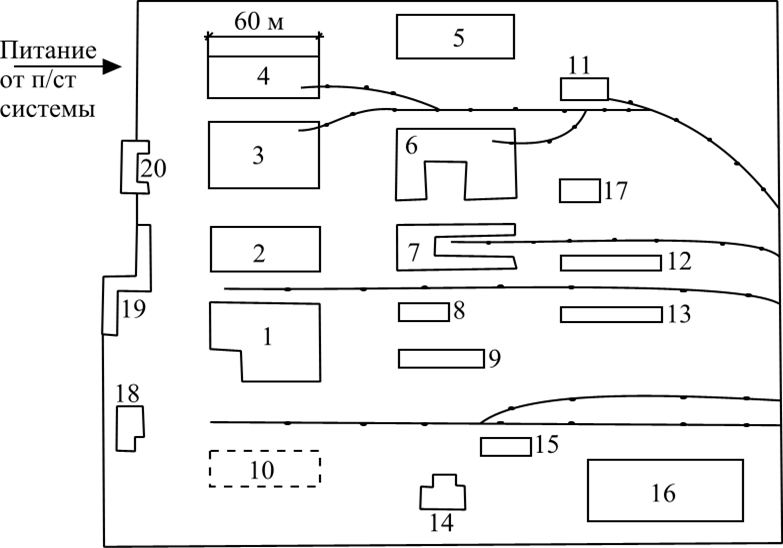

Рисунок 1 – Генплан предприятия
ОГЛАВЛЕНИЕ
1 ОПИСАНИЕ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА РАБОТЫ ПРЕДПРИЯТИЯ.. 6
2 ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК ПРЕДПРИЯТИЯ.. 10
2.1 Определение расчетных нагрузок предприятия методом коэффициента спроса. 10
2.2. Расчёт нагрузки освещения предприятия. 11
2.3 Расчётные мощности электроприемников предприятия. 13
3 ВЫБОР МЕСТА РАСПОЛОЖЕНИЯ ГПП.. 17
4 ВЫБОР НОМИНАЛЬНОГО НАПРЯЖЕНИЯ И СХЕМЫ ВНЕШНЕГО ЭЛЕКТРОСНАБЖЕНИЯ20
4.1 Определения рационального напряжения. 20
4.3 Годовые эксплуатационные затраты.. 23
5 ВЫБОР ЧИСЛА И МОЩНОСТИ СИЛОВЫХ ТРАНСФОРМАТОРОВ ГПП.. 28
6 ВЫБОР ЧИСЛА И МОЩНОСТИ ЦЕХОВЫХ ТРАНСФОРМАТОРОВ С УЧЕТОМ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ.. 30
7 ВЫБОР СХЕМЫ РАСПРЕДЕЛИТЕЛЬНОЙ СЕТИ И ЭЛЕКТРИЧЕСКИХ АППАРАТОВ ПО ПРЕДПРИЯТИЮ.... 40
8 РАСЧЁТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ.. 47
9 РЕЛЕЙНАЯ ЗАЩИТА И АВТОМАТИКА.. 54
11 ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ.. 59
11.1 Требования к работникам, допускаемым к выполнению работ в электроустановках 59
11.2 Охрана труда при оперативном обслуживании и осмотрах электроустановок. 59
11.3 Охрана труда при производстве работ в действующих электроустановках. 61
11.4 Пожарная безопасность. 62
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ.. 63
