Курсовая работа: электрический расчет высоковольтных линий сигнализации, централизации и блокировки

Цель занятия: – овладеть навыками электрического расчета воздушных и кабельных линий электропередачи.

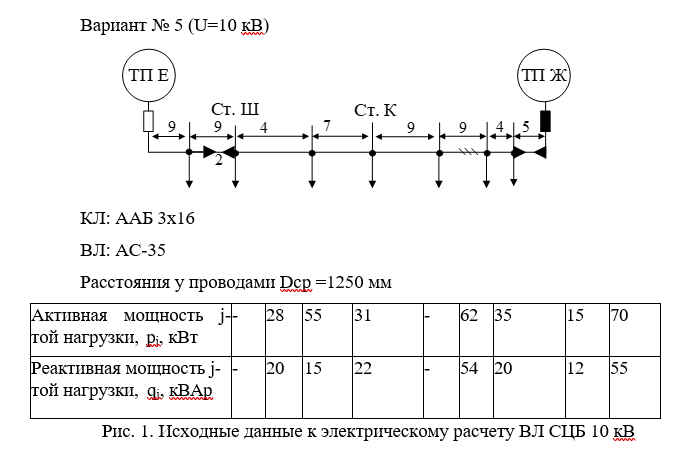

Содержание задания. В рамках электрического расчета для двух вариантов питания ВЛ СЦБ (от правой и от левой ТП) выполнить следующие расчеты:
1) Определить мощности на головных участках, рассчитать поток-распределения токов и мощностей по участкам сети;
2) Проверить существующие сечения и марки проводов и кабелей по допустимым рабочим токам и по допустимой потере напряжения;
3) Произвести расчет максимальной потери напряжения для всей сети – т.е. потери напряжения от шин питающей подстанции до самой удаленной нагрузки;
4) На основании произведенных расчетов принять одну из ТП в качестве источника для основного питания ВЛ СЦБ, а оставшуюся – в качестве источника резервного питания.
