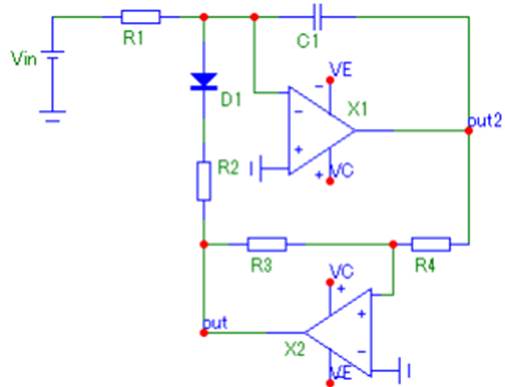

ДЗ: Исследование работы схемы преобразователя напряжение-частота
Описание
1. Рассчитать номиналы элементов цепи по ряду Е24 для заданной индивидуальным вариантом схемы преобразователя напряжения-частота. При расчете руководствоваться соображениями, что входному напряжению соответствует выходной сигнал на заданной индивидуальным вариантом частоте f с возможным отклонением до 5 % от исходного значения.
2. Проанализировать работу схемы и определить параметры выходного сигнала при изменении входного напряжения в диапазоне от 10 мВ до 100 В. Определить диапазон входных напряжений, при котором отклонение связующего коэффициента K в зависимости не превышает 10 % от значения K при входном напряжении .
3. Проанализировать влияние отклонений на 10 % значений номиналов заданных индивидуальным вариантом элементов на работу схемы и параметры выходного сигнала при входном напряжении (для трех элементов требуется рассмотреть 27 комбинаций отклонений).
