☀️КМ-2. Выпрямители. Письменная работа - Семинар 4 ГОТОВЫЙ ☀️
Бестселлер
-40%
Описание

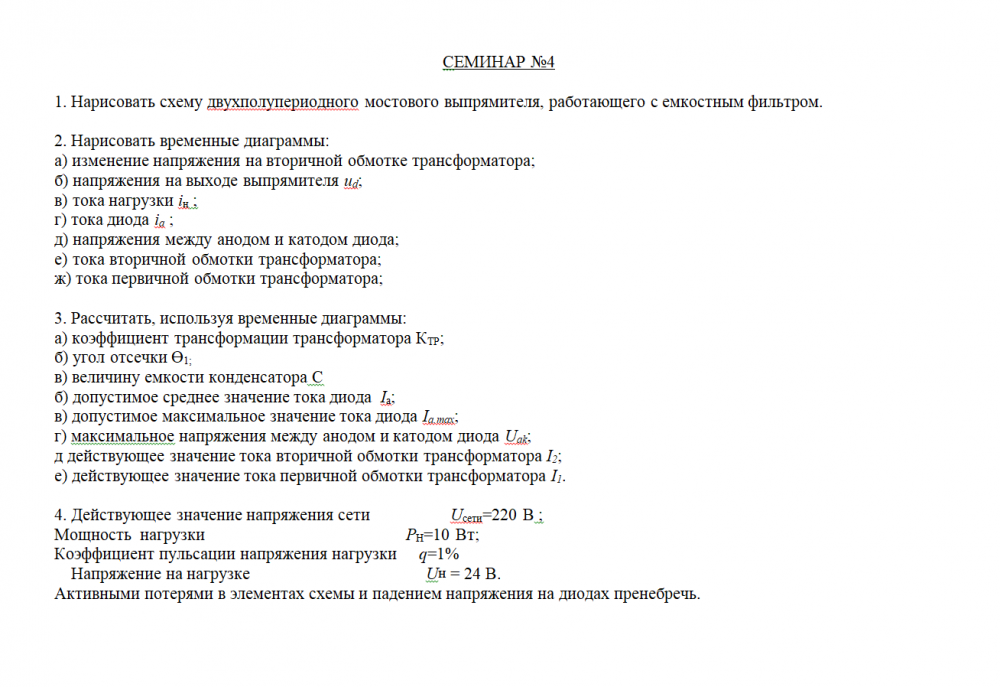

- КМ-2. Выпрямители. Письменная работа - Семинар 4
Не забудьте поменять оформление и индивидуализировать работу!
- Нарисовать схему двухполупериодного мостового выпрямителя, работающего с емкостным фильтром.
- Нарисовать временные диаграммы:
- а) изменение напряжения на вторичной обмотке трансформатора; б) напряжения на выходе выпрямителя ud;
в) тока нагрузки iн ; г) тока диода iа ;
д) напряжения между анодом и катодом диода; е) тока вторичной обмотки трансформатора; ж) тока первичной обмотки трансформатора;- Рассчитать, используя временные диаграммы:
- а) коэффициент трансформации трансформатора КТР; б) угол отсечки ϴ1;
в) величину емкости конденсатора С
б) допустимое среднее значение тока диода Ia;
в) допустимое максимальное значение тока диода Ia.max;
г) максимальное напряжения между анодом и катодом диода Uak;
д действующее значение тока вторичной обмотки трансформатора I2; е) действующее значение тока первичной обмотки трансформатора I1.- Действующее значение напряжения сети Uсети=220 В ; Мощность нагрузки РН=10 Вт; Коэффициент пульсации напряжения нагрузки q=1%
- Напряжение на нагрузке Uн = 24 В.
Активными потерями в элементах схемы и падением напряжения на диодах пренебречь.
Курс Электроника (ИДДО Э-Б-3-1-ЗаО).
