КМ-2. Выпрямители. Письменная работа - Семинар 3
Не забудьте поменять оформление и индивидуализировать работу!

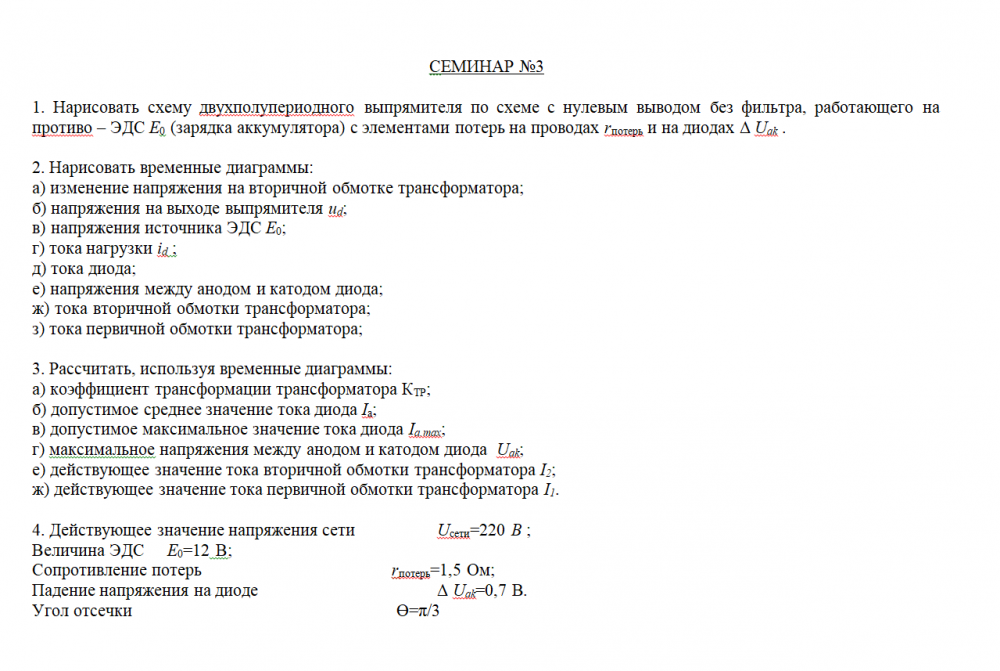

CЕМИНАР №3

Нарисовать схему двухполупериодного выпрямителя по схеме с нулевым выводом без фильтра, работающего на противо – ЭДС Е₀ (зарядка аккумулятора) с элементами потерь на проводах r_потерь и на диодах Δ U_ak .
1. Нарисовать временные диаграммы:
а) изменение напряжения на вторичной обмотке трансформатора; б) напряжения на выходе выпрямителя u_d;
в) напряжения источника ЭДС Е₀; г) тока нагрузки i_d ;
д) тока диода;
е) напряжения между анодом и катодом диода; ж) тока вторичной обмотки трансформатора; з) тока первичной обмотки трансформатора;
1. Рассчитать, используя временные диаграммы:
а) коэффициент трансформации трансформатора К_ТР; б) допустимое среднее значение тока диода I_a;
в) допустимое максимальное значение тока диода I_a.max;
г) максимальное напряжения между анодом и катодом диода U_ak;
е) действующее значение тока вторичной обмотки трансформатора I₂; ж) действующее значение тока первичной обмотки трансформатора I₁.
1. Действующее значение напряжения сети U_сети=220 В ; Величина ЭДС Е₀=12 В;
Сопротивление потерь r_потерь=1,5 Ом; Падение напряжения на диоде Δ U_ak=0,7 В. Угол отсечки ϴ=π/3

Показать/скрыть дополнительное описание

Курс Электроника (ИДДО Э-Б-3-1-ЗаО).

Показать всё описание
