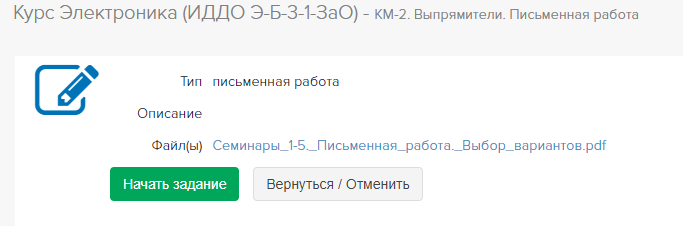

☀️КМ-2. Выпрямители. Письменная работа ☀️

• КМ-2. Выпрямители. Письменная работа - Помогу вам сдать быстро и качественно!

Уважаемые студенты!

Вариант для расчетных заданий курса, в том числе номер экзаменационного билета, выбирается на основе номера зачетной книжки студента.

Последняя цифра номера соответствует варианту расчетного задания или номеру билета на Экзамен.

Номер зачетной книжки можно посмотреть в своем профиле в Прометее.

НАСТРОЙКИ - Мои данные. Справа в поле Контактная информация – номер зачетной книжки.

CЕМИНАР №1

1. Нарисовать схему двухполупериодного выпрямителя по схеме с нулевым выводом без фильтра.

1. Нарисовать временные диаграммы:

а) напряжения на вторичной обмотке трансформатора; б) напряжения на нагрузке;

в) тока нагрузки; г) тока диода;

е) напряжения между анодом и катодом диода; ж) тока вторичной обмотки трансформатора; з) тока первичной обмотки трансформатора.

1. Рассчитать, используя временные диаграммы:

а) коэффициент трансформации трансформатора К_ТР; б) допустимое среднее значение тока диода I_a;

в) допустимое максимальное значение тока диода I_a.max;

г) максимальное напряжения между анодом и катодом диода U_ak;

е) действующее значение тока вторичной обмотки трансформатора I₂; ж) действующее значение тока первичной обмотки трансформатора I₁.

1. Действующее значение напряжения сети U_сети=220 В ; Среднее значение напряжения на нагрузке U_н=24 В; Сопротивление нагрузки R_н=48 Ом;

Сопротивление потерь r_потерь=1,5 Ом; Падение напряжения на диоде Δ U_ak=0,7 В.

1. Нарисовать эквивалентную схему замещения выпрямителя:

Id Iн

CЕМИНАР №2

1. Нарисовать схему двухполупериодного мостового выпрямителя с L_ф фильтром.

1. Нарисовать временные диаграммы:

а) напряжения на вторичной обмотке трансформатора; б) напряжения на выходе выпрямителя напряжения U_d. в) напряжения на нагрузке;

г) тока нагрузки; д) тока диода;

е) напряжения между анодом и катодом диода; ж) тока вторичной обмотки трансформатора; з) тока первичной обмотки трансформатора;

1. Нарисовать эквивалентную схему замещения выпрямителя.

1. Рассчитать, используя временные диаграммы и эквивалентную схему замещения выпрямителя:

а) Напряжение на выходе выпрямителя U₀ с учетом потерь на диодах, на активном сопротивлении r_потерь и

коммутационных потерь ;

б) Напряжение на вторичной обмотке трансформатора Е₂; в) коэффициент трансформации трансформатора К_ТР;

г) допустимое среднее значение тока диода I_a;

д) допустимое максимальное значение тока диода I_a.max;

е) максимальное напряжения между анодом и катодом диода U_ak;

ж) действующее значение тока вторичной обмотки трансформатора I₂; з) действующее значение тока первичной обмотки трансформатора I₁; и) коэффициент пульсации на выходе выпрямителя q_d;

к) коэффициент сглаживания фильтра S; л) необходимую величину L_ф.

1. Действующее значение напряжения сети U_сети=220 В ; Среднее значение напряжения на нагрузке U_н=24 В; Сопротивление нагрузки R_н=48 Ом;

Сопротивление потерь r_потерь=2 Ом; Падение напряжения на диоде Δ U_ak=0,7 В. Коэффициент пульсации на нагрузке q_н=1% Индуктивность рассеяния трансформатора L_a=10мГн

Коммутационные потери ΔU_х= mX_aI_d/2π

Смотреть учебник: Л.1. Попков О.З. Основы преобразовательной техники Моск ва. Издательский дом МЭИ 2005г стр:87

-89.

CЕМИНАР №3

1. Нарисовать схему двухполупериодного выпрямителя по схеме с нулевым выводом без фильтра, работающего на противо – ЭДС Е₀ (зарядка аккумулятора) с элементами потерь на проводах r_потерь и на диодах Δ U_ak .

1. Нарисовать временные диаграммы:

а) изменение напряжения на вторичной обмотке трансформатора; б) напряжения на выходе выпрямителя u_d;

в) напряжения источника ЭДС Е₀; г) тока нагрузки i_d ;

д) тока диода;

е) напряжения между анодом и катодом диода; ж) тока вторичной обмотки трансформатора; з) тока первичной обмотки трансформатора;

1. Рассчитать, используя временные диаграммы:

а) коэффициент трансформации трансформатора К_ТР; б) допустимое среднее значение тока диода I_a;

в) допустимое максимальное значение тока диода I_a.max;

г) максимальное напряжения между анодом и катодом диода U_ak;

е) действующее значение тока вторичной обмотки трансформатора I₂; ж) действующее значение тока первичной обмотки трансформатора I₁.

1. Действующее значение напряжения сети U_сети=220 В ; Величина ЭДС Е₀=12 В;

Сопротивление потерь r_потерь=1,5 Ом; Падение напряжения на диоде Δ U_ak=0,7 В. Угол отсечки ϴ=π/3

CЕМИНАР №4

1. Нарисовать схему двухполупериодного мостового выпрямителя, работающего с емкостным фильтром.

1. Нарисовать временные диаграммы:

а) изменение напряжения на вторичной обмотке трансформатора; б) напряжения на выходе выпрямителя u_d;

в) тока нагрузки i_н ; г) тока диода i_а ;

д) напряжения между анодом и катодом диода; е) тока вторичной обмотки трансформатора; ж) тока первичной обмотки трансформатора;

1. Рассчитать, используя временные диаграммы:

а) коэффициент трансформации трансформатора К_ТР; б) угол отсечки ϴ_1;

в) величину емкости конденсатора С

б) допустимое среднее значение тока диода I_a;

в) допустимое максимальное значение тока диода I_a.max;

г) максимальное напряжения между анодом и катодом диода U_ak;

д действующее значение тока вторичной обмотки трансформатора I₂; е) действующее значение тока первичной обмотки трансформатора I₁.

1. Действующее значение напряжения сети U_сети=220 В ; Мощность нагрузки Р_Н=10 Вт; Коэффициент пульсации напряжения нагрузки q=1%

Напряжение на нагрузке Uн = 24 В.

Активными потерями в элементах схемы и падением напряжения на диодах пренебречь.

Литература: Опубликовано вжурнале: «Практическая силовая электроника », вып. .25, 2007.

Попков О.З, Чаплыгин Е.Е. «РАСЧЕТ ВЫПРЯМИТЕЛЕЙ С ЕМКОСТНЫМ ФИЛЬТРОМ»

CЕМИНАР №5 ТРЕХФАЗНЫЙ МОСТОВОЙ ВЫПРЯМИТЕЛЬ.

1. Нарисовать схему трехфазного неуправляемого выпрямителя по мостовой схеме с LС фильтром. Первичные и вторичные обмотки трансформатора включены по схеме звезда.

1. Нарисовать временные диаграммы:

а) напряжения на вторичной обмотке трансформатора; б) напряжения на выходе выпрямителя напряжения U_d. в) напряжения на нагрузке;

г) тока нагрузки; д) тока диода;

е) напряжения между анодом и катодом диода; ж) тока вторичной обмотки трансформатора; з) тока первичной обмотки трансформатора;

1. Нарисовать эквивалентную схему замещения выпрямителя.

1. Рассчитать, используя временные диаграммы и эквивалентную схему замещения выпрямителя:

а) Напряжение на выходе выпрямителя U₀ с учетом потерь на диодах, на активном сопротивлении r_потерь и коммутационных потерь ;

б) Напряжение на вторичной обмотке трансформатора Е₂; в) коэффициент трансформации трансформатора К_ТР;

г) допустимое среднее значение тока диода I_a;

д) допустимое максимальное значение тока диода I_a.max;

е) максимальное напряжения между анодом и катодом диода U_ak;

ж) действующее значение тока вторичной обмотки трансформатора I₂; з) действующее значение тока первичной обмотки трансформатора I₁; и) коэффициент пульсации на выходе выпрямителя q_d;

к) коэффициент сглаживания фильтра S;

1. л) необходимую величину L_ф, если С_ф=500 мкФ.

.

5. Действующее значение напряжения сети U_сети=220 В ; Величина напряжения на нагрузке U_н=100В ; Сопротивление нагрузки R_н=100 Ом; Сопротивление потерь r_потерь=2 Ом; Падение напряжения на диоде Δ U_ak=2 В.

Коэффициент пульсации на нагрузке q_н=0,5% Индуктивность рассеяния трансформатора L_a=10мГн
