Курсовая работа: Проектирование интегральной микросхемы мультивибратора фазовой ав-топодстройки
Новинка
Описание

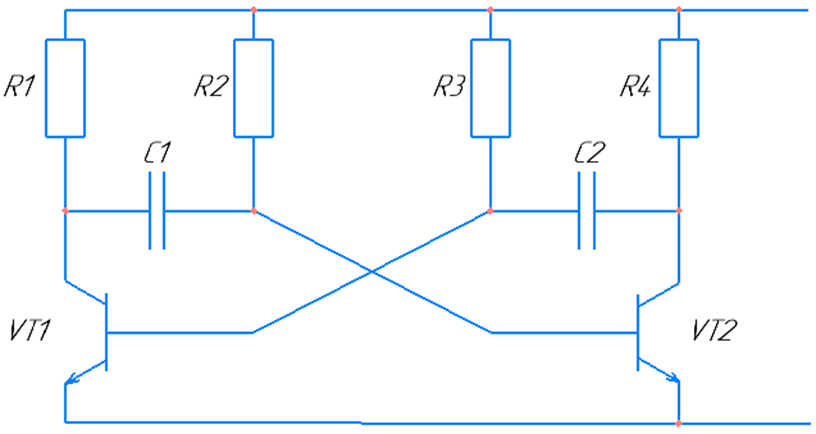

Мультивибратор- релаксационный генератор электрических принципиальных колебаний с короткими фронтами.
| Рабочее напряжение схемы, В | 10 |
| Частота рабочего сигнала, МГц | 1,5 |
| R1,R4, кОм, ±10%, 0.01 Вт | 1.2 |
| R2,R3, кОм, ±20%, 0.02 Вт | 7,5 |
| С1,С2, пФ | 4800 |
Содержание
Введение. 2
1 Анализ задания на проектирование. Принцип работы устройства. 4
2 Анализ исходных данных. Обоснование и выбора реализации устройства и технологии изготовление микросхемы.. 6
2.1 Выбор способа реализации ИМС.. 6
2.2 Выбор изоляции ИМС.. 6
2.3 Выбор структуры подложки. 8
3 Расчет параметров элементов. 10
3.1 Расчет полупроводникового транзистора. 10
3.2 Расчет полупроводникового резистора. 13
3.3 Расчет конденсатора. 15
4 Составление схемы коммутации. 17
5 Конструктивно-технологические ограничения при разработке топологии ИМС.. 18
6 Разработка эскиза топологии микросхемы.. 19
7 Контрольно-проверочные расчеты. 20
7.1 Тепловой расчет ИМС.. 20
7.2 Расчет паразитных связей. 22
8 Выбор окончательного варианта топологии ИМС.. 24
9 Выбор корпуса ИМС.. 25
11 Разработка технологического маршрута изготовления ИМС.. 26
Заключение. 27
Список используемых источников. 28
Характеристики курсовой работы
Предмет
Просмотров
0
Качество
Идеальное компьютерное
Размер
269,29 Kb
Список файлов
kursovaya-konechnaya.docx
