Выбор электроэнергетического оборудования и регулирование напряжения в распределительной сети: U1 = 35 кВ; U2 = 6 кВ; U3 = 0,4 кВ

Цель работы – спроектировать распределительную электроэнергетическую сеть напряжением 35/6/0.4 кВ.
1) По заданной расчетной схеме произвести расчет нагрузок трансформаторов и питающих линий по среднеквадратичной нагрузке в режиме летнего и зимнего максимума;

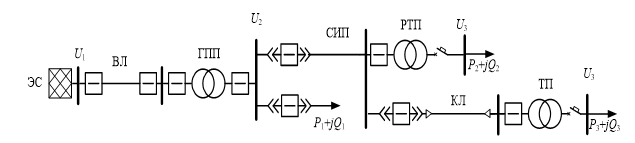

Рисунок 1 – Расчетная схема
2) Произвести выбор оборудования кабельной и воздушной линий, трансформаторов и коммутационной аппаратуры.
3) Проверить возможность снижения сечения кабельной линии с учетом неравномерности нагрева жилы током нагрузки в режиме летних и зимних максимальных нагрузок (следует принять температуру наружного воздуха летом плюс 35°C, зимой – минус 5°C);
4) Рассчитать потери напряжения и построить эпюру отклонения напряжения в сети в четырех режимах работы: летний минимум, летний максимум, зимний минимум, зимний максимум.
5) Уточнить выбор питающих трансформаторов с учетом требуемых диапазонов регулирования напряжения.
6) Выбрать закон регулирования напряжения для заданных параметров сети в различных режимах работы;
7) Построить результирующую эпюру напряжения с учетом регулирования для каждого из режимов работы;
8) Сделать выводы по проделанной работе.
Таблица 1 – Детализированный график нагрузки за смену на шинах ТП

Таблица 2 – Уровни напряжения и нагрузки

Таблица 3 – Параметры распределительной сети
СОДЕРЖАНИЕ

Введение 7

1. Расчет нагрузок 8
2. Выбор оборудования 11
   1. Выбор проводов СИП, воздушной линии и кабельной линии 11

3.2 Выбор силовых трансформаторов 12
3.3 Выбор коммутационных аппаратов 14

1. Проверка кабельной линии с учетом неравномерности нагрева 16
2. Расчет отклонений напряжения 18
3. Построение результирующей эпюры напряжения с учетом

регулирования для каждого из режимов работы 21
Заключение 24
Приложение
Графическая часть проекта 25
Список используемых литератур 28
