Курсовая работа: Проектирование электроэнергетической системы 110(220) кВ

Содержание
Исходные данные. Схема проектируемой электрической сети в масштабе 3
1.Баланс активной мощности и выбор генераторов ТЭЦ 5
2.Особенности схемы и напряжения электрической сети 7
3.Баланс реактивной мощности, выбор и размещение компенсирующих устройств 11
4.Выбор и проверка сечений проводов линий электропередач 13
5.Выбор схемы выдачи мощности и трансформаторов ТЭЦ 19
6.Выбор трансформаторов и схем подстанций в узлах нагрузки 21
7.Приведение нагрузок узлов и мощности ТЭЦ к стороне высокого напряжения 23
8 Расчет установившегося режима электрической сети 27
9.Регулирование напряжения в узлах нагрузки 33
10. Структурная схема проектируемой электроэнергетической сети 35
Список литературы 36


Проектируемая электроэнергетическая система представлена существующей районной подстанцией (источник питания ИП) и тремя развивающимися узлами нагрузки (узлы А, Б, В, Г, Д, Е в зависимости от варианта) с соответствующими расчетными активными и реактивными мощностями (нагрузка в узлах задана в виде активных мощностей Рi). Из балансов активной и реактивной мощности электроэнергетической системы более высокого уровня известно, что в период максимальной нагрузки мощность, передаваемая через районную подстанцию к узлам нагрузки ограничена величиной PИП+jQИП.
Система является дефицитной по активной мощности (мощность ИП меньше суммарной мощности нагрузки в узлах), поэтому в узле, координаты которого выделенном жирным шрифтом (табл.1), имеются мощные потребители тепловой энергии, планируется строительство ТЭЦ, от шин генераторного напряжения которой будет получать питание нагрузка данного узла, а избыточная мощность ТЭЦ через шины высшего напряжения может передаваться в систему.
Исходные данные для проектирования выбираются в соответствии с вариантом №29
Общие данные для всех вариантов:
Во всех узлах нагрузки имеются электроприемники 1,2 и 3-й категорий по надежности электроснабжения.
Номинальные напряжения на шипах:U_ИПном=110 или 220кВ; уровень напряжения в период наибольшей нагрузки: U_ИП=1,05U_ИПном.
Мощность собственных нужд ТЭЦ Р_сн составляет 10% от мощности станции; коэффициент реактивной мощности нагрузки tgφ_сн=1,0.
Коэффициенты реактивной мощности нагрузок в узлах принять в пределах tgφсн=0,7; 0,8 и 0,9 соответственно.

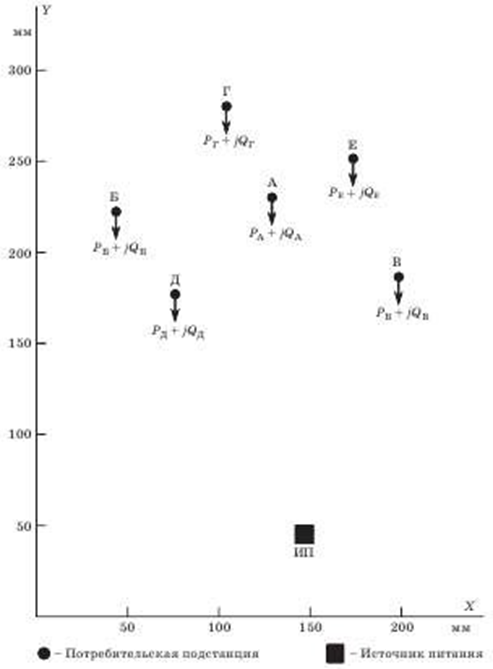

План района проектируемой электрической сети.
Таблица 1 - Координаты расположения подстанций потребителей и источники питания




Таблица 2 - Нагрузка потребителей и источника питания в максимальном режиме
