Курсовая работа: Расчёт механических нагрузок воздушной линии электропередач

Примечание :температуру образования гололедных отложений на проводах принять θг= -5 град. Цельсия;

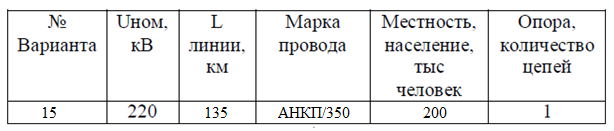

Трасса сооружаемой 1-цепной воздушной линии на номинальное напряжение 220 кВ проходит по городу, относящемуся к 2-му району по гололеду и 2-му ветровому району.
На унифицированных стальных свободностоящих опорах П220-2 будут смонтированы сталеалюминевые провода марки АКП-350, с разрывным усилием провода не менее 57 057 Н

Выбираем интенсивность внешних воздействий на конструктивные элементы воздушной линии исходя из частоты повторяемости наибольших гололедной и ветровой нагрузок 1 раз в 25 лет [1,п.2.5.40], при этом нормативное ветровое давление W₀ на высоте 10м над поверхностью земли принимают во II ветровом районе 500 Па [1 табл. 2.5.1.], а нормативная толщина стенки гололеда bэ во 2-ом гололедном районе составляет 15 мм [1, табл.2.5.3].
Таблица 3 - Нормативные скоростные напоры q Н/м² и приближенные скорости ветра v м/сек для высоты до 15 м над поверхностью земли
Таблица 3
Введение…………………………………………………………………………3
1. Исходные данные...……………………………………………………….…5
1.1. Нагрузка от собственной массы провода…………………………...7
1.2. Гололедная нагрузка провода………………………………………..8
1.3. Определение стрелы провисания……………………………………9
1.4. Удельная нагрузка от веса провода и гололеда…………………….11
1.5. Ветровая нагрузка…………………………………………………….11
1.6. Нагрузка от веса провода, гололеда и давления ветра……………..13
2. Определение физико-механических характеристик провода……….…….14
3. Выбор изоляторов…………………………………………………………....16
4. Построение расстановочного шаблона……………………….…………….17
Заключение…………………………………………………………………...19
Библиографический список…………………………………………………20
