Курсовая работа: Проектирование развития электрической сети

ЗАДАНИЕ
1. Произвести выбор числа и мощности понижающих трансформаторов в распределительной сети и определение расчетных токов, приведенных к стороне высшего напряжения трансформаторов.
2. Разработать варианты развития распределительной сети.
3. Произвести приближенный расчет токораспределения в каждом в каждом из выбранных вариантов по длинам ЛЭП и нагрузкам узлов с учетом перспективного развития сети и нагрузок.
4. Произвести выбор числа параллельных цепей и сечений проводов в каждом из вариантов схем сети с учетом возможных аварийных ситуаций. Определение потерь мощности в каждом из вариантов.
5. Произвести технико-экономическое сравнение вариантов распределительной сети по приведенным затратам и выбор наиболее рационального варианта.
6. Произвести анализ установившихся режимов двух выбранных вариантов развития сети и регулирование параметров качества электроэнергии с помощью современного расчетного комплекса RASTR.
7. Произвести окончательное сравнение вариантов развития распределительной электрической сети и выбор наилучшего в экономическом смысле варианта с учетом заданных технических требований.

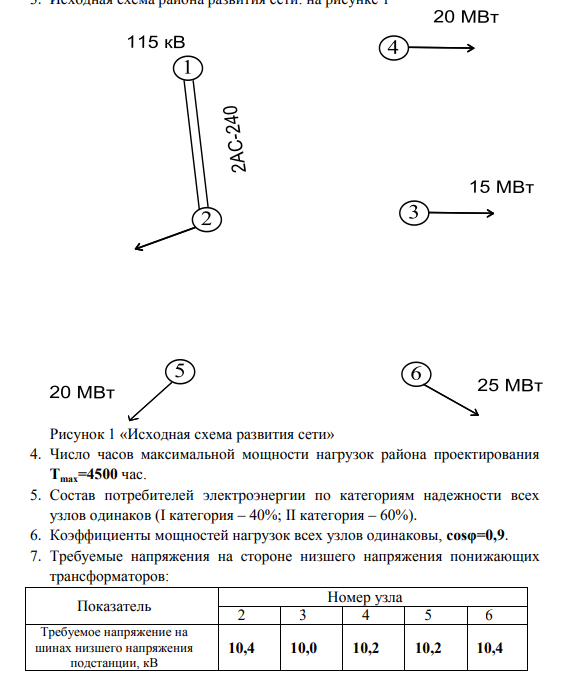

1. Район проектирования сети – Урал. 2. Класс номинального напряжения распределительной сети U=115 кВ. 3. Исходная схема района развития сети: на рисунке 1
4. Число часов максимальной мощности нагрузок района проектирования Тmax=4500 час. 5. Состав потребителей электроэнергии по категориям надежности всех узлов одинаков (I категория – 40%; II категория – 60%). 6. Коэффициенты мощностей нагрузок всех узлов одинаковы, cosφ=0,9. 7. Требуемые напряжения на стороне низшего напряжения понижающих трансформаторов:
8. Значения экономических характеристик, используемых при проектировании:  коэффициент приведения капитальных вложений к современным ценам, k=;  удельная стоимость потерь электроэнергии в сети, β=1,2 руб/кВт. ч.

СОДЕРЖАНИЕ
ЗАДАНИЕ ………………………………………………….................................
ВВЕДЕНИЕ………………………………………………………….....................
1 ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ………………………..
2 ПРОЕКТИРОВАНИЕ РАЗВИТИЯ ЭЛЕКТРИЧЕСКОЙ СЕТИ..……………
2.1 Предварительный выбор числа и мощности трансформаторов………..
2.2 Выбор сечений линий электропередач для различных вариантов схем развития сети……………………...
2.3 Экономическое сравнение вариантов развития сети…………………….
3 АНАЛИЗ НОРМАЛЬНОГО И ПОСЛЕАВАРИЙНОГО РЕЖИМОВ И РЕГУЛИРОВАНИЕ ПАРАМЕТРОВ КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ………………………………………………………………………….
3.1 Исследование установившихся режимов…………………………………
3.2 Исследование аварийных и послеаварийных режимов………………….
ЗАКЛЮЧЕНИЕ……………………………………………………………………
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ…...………………………….
