Курсовая работа: Проектирование районной электрической сети
Описание
1. Электрическая сеть сооружается в районе Восточная Сибирь.
2. Питание района электроэнергией будет осуществляться от шин
110 кВ или подстанции, работающей в составе ТЭЦ электрической системы. При максимальной нагрузке электроэнергетической системы обеспечивается полная выдача всей необходимой для питания потребителей активной мощности, а также 50 Мвар реактивной мощности. На шинах источника питания района в режимах максимальных нагрузок обеспечивается напряжение, равное 110 %, а в режимах минимальных нагрузок 100 % от номинального.
3. Значения максимальных нагрузок пунктов и состав потребителей по категориям требований к надёжности электроснабжения приведены в Таблице 1.

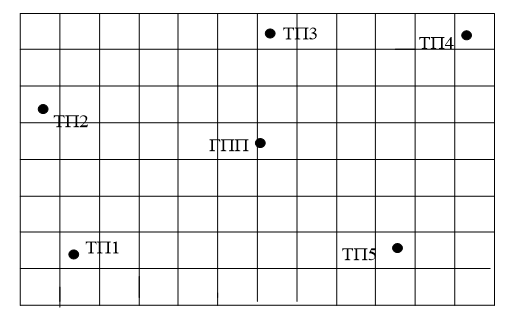

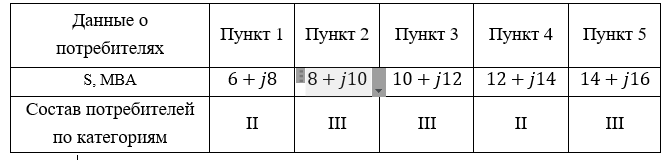

Таблица 1 – Значения максимальных нагрузок пунктов и состав потребителей по категориям
![]()
Коэффициент участия максимумов нагрузок заданных пунктов в максимуме системы равен 1. Для всех пунктов минимальная нагрузка принимается 50% от максимальной. Продолжительность использования максимальных нагрузок составляет 3000 час/год. Для пункта, не содержащего потребителей 1 категории, стоимость аварийно не отпущенной электроэнергии составляет 2,5 руб/кВт∙час. Вторичное напряжение на всех сооружаемых подстанциях 10 кВ. На этих шинах должно осуществляться встречное регулирование напряжения в пределах 100 ÷ 105% указанного номинального.
![]()
Содержание
2. Питание района электроэнергией будет осуществляться от шин
110 кВ или подстанции, работающей в составе ТЭЦ электрической системы. При максимальной нагрузке электроэнергетической системы обеспечивается полная выдача всей необходимой для питания потребителей активной мощности, а также 50 Мвар реактивной мощности. На шинах источника питания района в режимах максимальных нагрузок обеспечивается напряжение, равное 110 %, а в режимах минимальных нагрузок 100 % от номинального.
3. Значения максимальных нагрузок пунктов и состав потребителей по категориям требований к надёжности электроснабжения приведены в Таблице 1.
Таблица 1 – Значения максимальных нагрузок пунктов и состав потребителей по категориям
Коэффициент участия максимумов нагрузок заданных пунктов в максимуме системы равен 1. Для всех пунктов минимальная нагрузка принимается 50% от максимальной. Продолжительность использования максимальных нагрузок составляет 3000 час/год. Для пункта, не содержащего потребителей 1 категории, стоимость аварийно не отпущенной электроэнергии составляет 2,5 руб/кВт∙час. Вторичное напряжение на всех сооружаемых подстанциях 10 кВ. На этих шинах должно осуществляться встречное регулирование напряжения в пределах 100 ÷ 105% указанного номинального.
