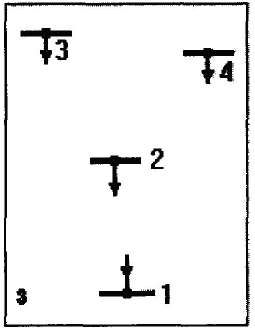

Проектируемая электроэнергетическая система представлена существующей районной подстанцией (узел 1) с расчетной мощностью Р1 и тремя развивающимися узлами нагрузки (узлы 2, 3 и 4) с расчетными мощностями Р2, Р3и Р4.

Проектируемая электроэнергетическая система представлена существующей районной подстанцией (узел 1) с расчетной мощностью Р1 и тремя развивающимися узлами нагрузки (узлы 2, 3 и 4) с расчетными мощностями Р2, Р3и Р4.
Из балансов активной и реактивной мощности электроэнергетической системы более высокого уровня известно, что в период максимальной нагрузки мощность, передаваемая через районную подстанцию к узлам нагрузки 2, 3 и 4, ограничена величиной Р1 + jQ1.
Система является дефицитной по активной мощности (Р1<Р2+Р3+Р4), поэтому в узле 2, где имеются мощные потребители тепловой энергии, планируется строительство ТЭЦ, от шин генераторного напряжения которой будет получать питание нагрузка узла 2, а избыточная мощность ТЭЦ через шины высшего напряжения может передаваться в энергосистему.

Таблица 1. Исходные данные места расположения обьектов

Таблица 2. Исходные данные электрических нагрузок обьектов
1. Во всех узлах нагрузки имеются электроприемники 1, 2 и 3-й категорий по надежности электроснабжения.
2. Номинальные напряжения на шинах районной подстанции (узел 1)
U_1ном= 110 и 220 кВ; уровень напряжения в период наибольшей нагрузки U₁= 1,05 U_1ном.
3. Мощность собственных нужд ТЭЦ Рсн составляет 10% от мощности электростанции ТЭЦ; коэффициент реактивной мощности нагрузки tg φ=1,0.
4. Продолжительность использования наибольшей нагрузки в узлах 2, 3 и 4 Т_mах=5500 ч.
5. Коэффициенты реактивной мощности нагрузок в узлах 2, 3 и 4 соответственно составляют tg φ2 = 0,7; tg φ3 = 0,8; tg φ4 = 0,9.
