Задача: Определить показатели трансформатора, выполненного на стержневом магнитопроводе из двух сердечников типа
Описание

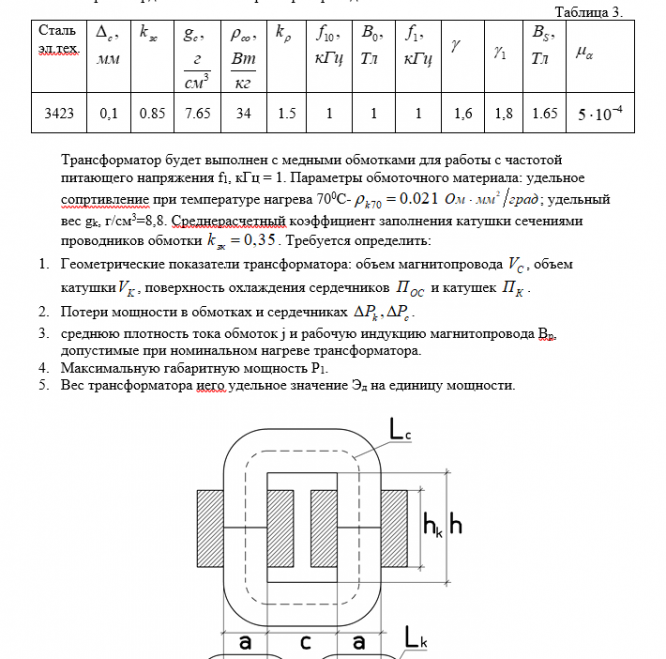

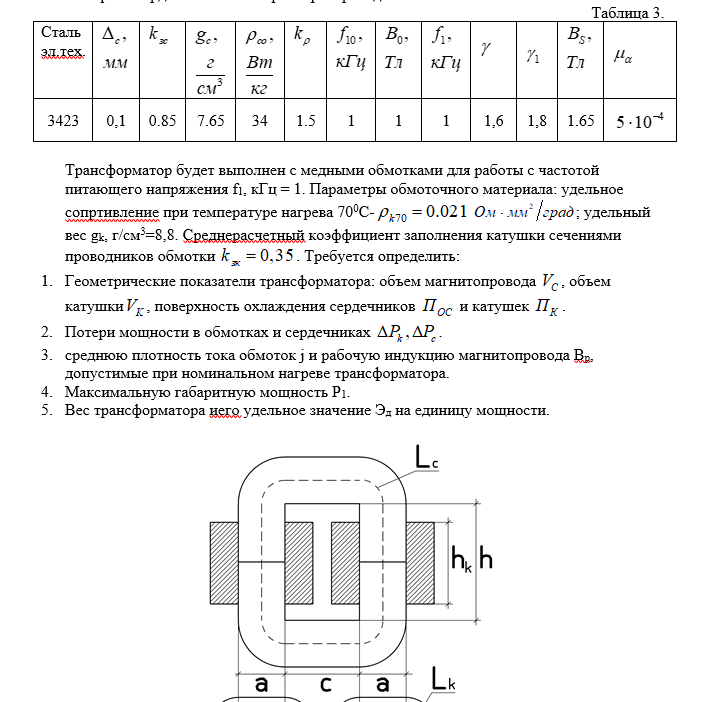

Определить показатели трансформатора, выполненного на стержневом магнитопроводе из двух сердечников типа ПЛ с размерами а = 20мм, в = 40мм, с = 32мм, h = 50мм. Ввиду принудительного охлаждения заполнение окна неполное.
Материал сердечника и его параметры приведены в твбл.3
Таблица 3.
Трансформатор будет выполнен с медными обмотками для работы с частотой питающего напряжения f1, кГц = 1. Параметры обмоточного материала: удельное сопротивление при температуре нагрева 700С-; удельный вес gk, г/см3=8,8. Среднерасчетный коэффициент заполнения катушки сечениями проводников обмотки . Требуется определить:
![]()
Материал сердечника и его параметры приведены в твбл.3
Таблица 3.
| Сталь эл.тех. | | | | | | | | | | |||
| 3423 | 0,1 | 0.85 | 7.65 | 34 | 1.5 | 1 | 1 | 1 | 1,6 | 1,8 | 1.65 | |
Трансформатор будет выполнен с медными обмотками для работы с частотой питающего напряжения f1, кГц = 1. Параметры обмоточного материала: удельное сопротивление при температуре нагрева 700С-; удельный вес gk, г/см3=8,8. Среднерасчетный коэффициент заполнения катушки сечениями проводников обмотки . Требуется определить:
- Геометрические показатели трансформатора: объем магнитопровода , объем катушки, поверхность охлаждения сердечников и катушек .
- Потери мощности в обмотках и сердечниках .
- среднюю плотность тока обмоток j и рабочую индукцию магнитопровода Вр, допустимые при номинальном нагреве трансформатора.
- Максимальную габаритную мощность Р1.
- Вес трансформатора и его удельное значение Эд на единицу мощности.
