Металлорежущий станок приводится во вращение асинхронным двигателем. Момент на валу двигателя за цикл работы станка изображается нагрузочной диаграммой (рис.5.1). допустимая для двигателя кратность максимального момента КМ=ММАХ/МН. Номинальная частот
Описание
Металлорежущий станок приводится во вращение асинхронным двигателем. Момент на валу двигателя за цикл работы станка изображается нагрузочной диаграммой (рис.5.1). допустимая для двигателя кратность максимального момента КМ=ММАХ/МН. Номинальная частота вращения ротора двигателя nН. Интервал между циклами t0=0,5мин.
Определить:
а) необходимую мощность электродвигателя по условиям нагрева (исходя из среднеквадратичной мощности) и допустимой перегрузке;
Указание: изменением скольжения пренебречь.
Данные к задаче:
М1 Н·м | М2 Н·м | М3 Н·м | М4 Н·м | КМ
| nН об/мин | t1 мин | t2 мин | t3 мин | t4 мин |
25 | 50 | 15 | 40 | 2,0 | 1500 | 0,9 | 1,4 | 1,9 | 1,6 |

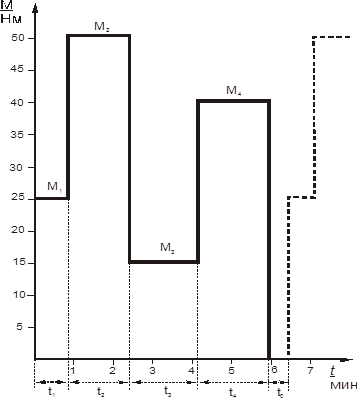

Нагрузочная диаграмма (рис.5.1):
