Вопросы/задания к заданиям: Допуски и посадки

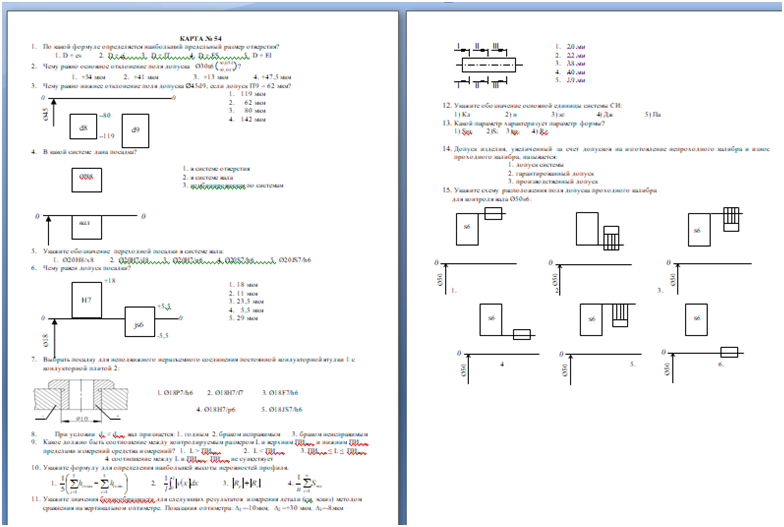

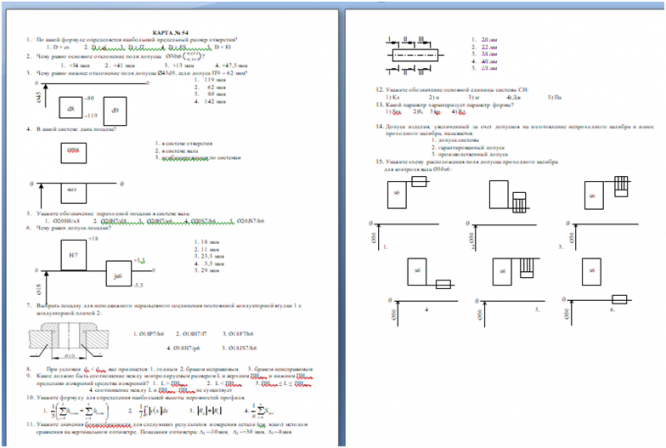

КАРТА № 54

1. По какой формуле определяется наибольший предельный размер отверстия?

1. D + es 2. D + ei 3. D + IT 4. D + ES 5. D + EI

2. Чему равно основное отклонение поля допуска Ø30t6?

1. +54 мкм 2. +41 мкм 3. +13 мкм 4. +47,5 мкм

3. Чему равно нижнее отклонение поля допуска Ø45d9, если допуск IT9 = 62 мкм?

1. 119 мкм

2. 62 мкм

3. 80 мкм

4. 142 мкм

4. В какой системе дана посадка?

1. в системе отверстия

2. в системе вала

3. комбинированная по системам

5. Укажите обозначение переходной посадки в системе вала:

1. Ø20H8/x8 2. Ø20H7/d8 3. Ø20H7/n6 4. Ø20S7/h6 5. Ø20JS7/h6

6. Чему равен допуск посадки?

7. Выбрать посадку для неподвижного неразъемного соединения постоянной кондукторной втулки 1 с кондукторной плитой 2:

1. Ø18P7/h6 2. Ø18H7/f7 3. Ø18F7/h6

4. Ø18H7/p6 5. Ø18JS7/h6

8. При условии dr < dmin вал признается: 1. годным 2. браком исправимым 3. браком неисправимым

9. Какое должно быть соотношение между контролируемым размером L и верхним ПИверх и нижним ПИниж пределами измерений средства измерений? 1. L > ПИверх 2. L < ПИниж 3. ПИниж ≤ L ≤ ПИверх

4. соотношение между L и ПИверх, ПИниж не существует

10. Укажите формулу для определения наибольшей высоты неровностей профиля.

1. 2. 3. 4.

11. Укажите значения бочкообразности для следующих результатов измерения детали (см. эскиз) методом сравнения на вертикальном оптиметре. Показания оптиметра: ∆1 =-10мкм, ∆2 =+30 мкм, ∆3=-8мкм

1. 20 мм

2. 22 мм

3. 38 мм

4. 40 мм

5. 19 мм

1. Укажите обозначение основной единицы системы СИ:

1) Кл 2) н 3) кг 4) Дж 5) Па

1. Какой параметр характеризует параметр формы?

1) Sm; 2)S; 3)tp; 4) Rz.

1. Допуск изделия, увеличенный за счет допусков на изготовление непроходного калибра и износ проходного калибра, называется:

1. допуск системы

2. гарантированный допуск

3. производственный допуск

1. Укажите схему расположения поля допуска проходного калибра

для контроля вала Ø50s6:
