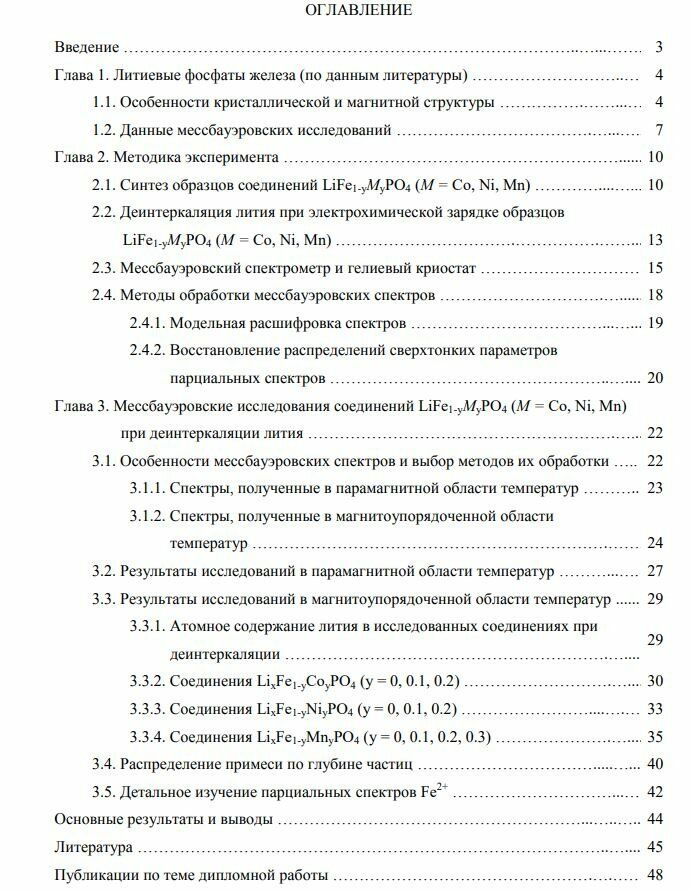

Для студентов МГУ им. Ломоносова по предмету Дипломы и ВКРМёссбауэровские исследования литиевых фосфатов железа, легированных атомами Co, Ni и Mn, при деинтерколяции литияМёссбауэровские исследования литиевых фосфатов железа, легированных атомами Co, Ni и Mn, при деинтерколяции лития
2021-09-112021-09-11СтудИзба
ВКР: Мёссбауэровские исследования литиевых фосфатов железа, легированных атомами Co, Ni и Mn, при деинтерколяции лития
Описание
ВВЕДЕНИЕ

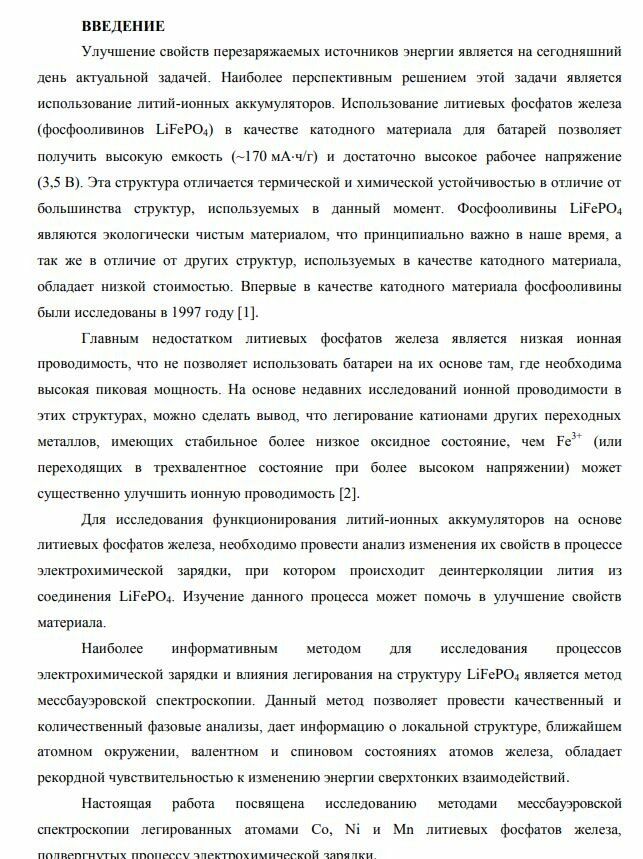

Улучшение свойств перезаряжаемых источников энергии является на сегодняшний день актуальной задачей. Наиболее перспективным решением этой задачи является использование литий-ионных аккумуляторов. Использование литиевых фосфатов железа (фосфооливинов LiFePO4) в качестве катодного материала для батарей позволяет получить высокую емкость (~170 мАч/г) и достаточно высокое рабочее напряжение (3,5 В). Эта структура отличается термической и химической устойчивостью в отличие от большинства структур, используемых в данный момент. Фосфооливины LiFePO4 являются экологически чистым материалом, что принципиально важно в наше время, а так же в отличие от других структур, используемых в качестве катодного материала, обладает низкой стоимостью. Впервые в качестве катодного материала фосфооливины были исследованы в 1997 году [1]. Главным недостатком литиевых фосфатов железа является низкая ионная проводимость, что не позволяет использовать батареи на их основе там, где необходима высокая пиковая мощность. На основе недавних исследований ионной проводимости в этих структурах, можно сделать вывод, что легирование катионами других переходных металлов, имеющих стабильное более низкое оксидное состояние, чем Fe3+ (или переходящих в трехвалентное состояние при более высоком напряжении) может существенно улучшить ионную проводимость [2].
Для исследования функционирования литий-ионных аккумуляторов на основе литиевых фосфатов железа, необходимо провести анализ изменения их свойств в процессе электрохимической зарядки, при котором происходит деинтерколяции лития из соединения LiFePO4. Изучение данного процесса может помочь в улучшение свойств материала. Наиболее информативным методом для исследования процессов электрохимической зарядки и влияния легирования на структуру LiFePO4 является метод мессбауэровской спектроскопии. Данный метод позволяет провести качественный и количественный фазовые анализы, дает информацию о локальной структуре, ближайшем атомном окружении, валентном и спиновом состояниях атомов железа, обладает рекордной чувствительностью к изменению энергии сверхтонких взаимодействий. Настоящая работа посвящена исследованию методами мессбауэровской спектроскопии легированных атомами Co, Ni и Mn литиевых фосфатов железа, подвергнутых процессу электрохимической зарядки.
Глава 1. Литиевые фосфаты железа (по данным литературы)
1.1. Особенности кристаллической и магнитной структуры

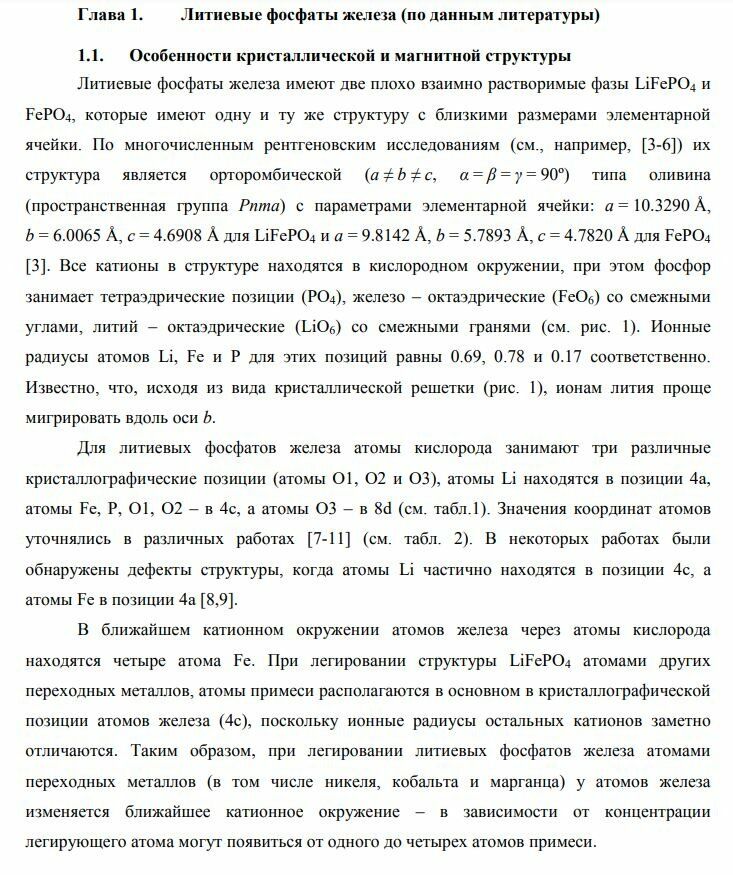

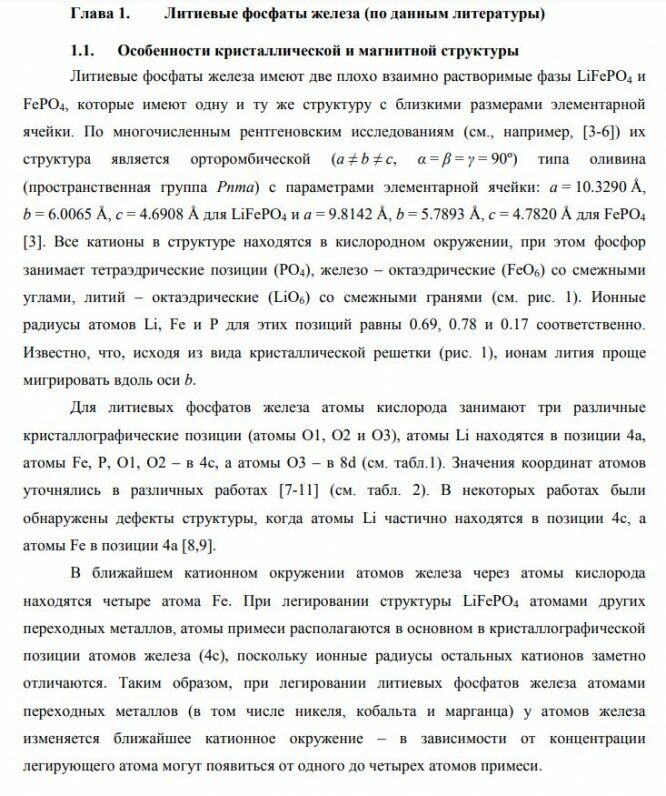

Литиевые фосфаты железа имеют две плохо взаимно растворимые фазы LiFePO4 и FePO4, которые имеют одну и ту же структуру с близкими размерами элементарной ячейки. По многочисленным рентгеновским исследованиям (см., например, [3-6]) их структура является орторомбической (a ≠ b ≠ c, α = β = γ = 90º) типа оливина (пространственная группа Pnma) с параметрами элементарной ячейки: a = 10.3290 Å, b = 6.0065 Å, c = 4.6908 Å для LiFePO4 и a = 9.8142 Å, b = 5.7893 Å, c = 4.7820 Å для FePO4 [3]. Все катионы в структуре находятся в кислородном окружении, при этом фосфор занимает тетраэдрические позиции (PO4), железо – октаэдрические (FeO6) со смежными углами, литий – октаэдрические (LiO6) со смежными гранями (см. рис. 1). Ионные радиусы атомов Li, Fe и P для этих позиций равны 0.69, 0.78 и 0.17 соответственно. Известно, что, исходя из вида кристаллической решетки (рис. 1), ионам лития проще мигрировать вдоль оси b
Для литиевых фосфатов железа атомы кислорода занимают три различные кристаллографические позиции (атомы O1, O2 и O3), атомы Li находятся в позиции 4a, атомы Fe, P, O1, O2 – в 4c, а атомы O3 – в 8d (см. табл.1). Значения координат атомов уточнялись в различных работах [7-11] (см. табл. 2). В некоторых работах были обнаружены дефекты структуры, когда атомы Li частично находятся в позиции 4c, а атомы Fe в позиции 4a [8,9]. В ближайшем катионном окружении атомов железа через атомы кислорода находятся четыре атома Fe. При легировании структуры LiFePO4 атомами других переходных металлов, атомы примеси располагаются в основном в кристаллографической позиции атомов железа (4c), поскольку ионные радиусы остальных катионов заметно отличаются. Таким образом, при легировании литиевых фосфатов железа атомами переходных металлов (в том числе никеля, кобальта и марганца) у атомов железа изменяется ближайшее катионное окружение – в зависимости от концентрации легирующего атома могут появиться от одного до четырех атомов примеси
Улучшение свойств перезаряжаемых источников энергии является на сегодняшний день актуальной задачей. Наиболее перспективным решением этой задачи является использование литий-ионных аккумуляторов. Использование литиевых фосфатов железа (фосфооливинов LiFePO4) в качестве катодного материала для батарей позволяет получить высокую емкость (~170 мАч/г) и достаточно высокое рабочее напряжение (3,5 В). Эта структура отличается термической и химической устойчивостью в отличие от большинства структур, используемых в данный момент. Фосфооливины LiFePO4 являются экологически чистым материалом, что принципиально важно в наше время, а так же в отличие от других структур, используемых в качестве катодного материала, обладает низкой стоимостью. Впервые в качестве катодного материала фосфооливины были исследованы в 1997 году [1]. Главным недостатком литиевых фосфатов железа является низкая ионная проводимость, что не позволяет использовать батареи на их основе там, где необходима высокая пиковая мощность. На основе недавних исследований ионной проводимости в этих структурах, можно сделать вывод, что легирование катионами других переходных металлов, имеющих стабильное более низкое оксидное состояние, чем Fe3+ (или переходящих в трехвалентное состояние при более высоком напряжении) может существенно улучшить ионную проводимость [2].
Для исследования функционирования литий-ионных аккумуляторов на основе литиевых фосфатов железа, необходимо провести анализ изменения их свойств в процессе электрохимической зарядки, при котором происходит деинтерколяции лития из соединения LiFePO4. Изучение данного процесса может помочь в улучшение свойств материала. Наиболее информативным методом для исследования процессов электрохимической зарядки и влияния легирования на структуру LiFePO4 является метод мессбауэровской спектроскопии. Данный метод позволяет провести качественный и количественный фазовые анализы, дает информацию о локальной структуре, ближайшем атомном окружении, валентном и спиновом состояниях атомов железа, обладает рекордной чувствительностью к изменению энергии сверхтонких взаимодействий. Настоящая работа посвящена исследованию методами мессбауэровской спектроскопии легированных атомами Co, Ni и Mn литиевых фосфатов железа, подвергнутых процессу электрохимической зарядки.
Глава 1. Литиевые фосфаты железа (по данным литературы)
1.1. Особенности кристаллической и магнитной структуры
Литиевые фосфаты железа имеют две плохо взаимно растворимые фазы LiFePO4 и FePO4, которые имеют одну и ту же структуру с близкими размерами элементарной ячейки. По многочисленным рентгеновским исследованиям (см., например, [3-6]) их структура является орторомбической (a ≠ b ≠ c, α = β = γ = 90º) типа оливина (пространственная группа Pnma) с параметрами элементарной ячейки: a = 10.3290 Å, b = 6.0065 Å, c = 4.6908 Å для LiFePO4 и a = 9.8142 Å, b = 5.7893 Å, c = 4.7820 Å для FePO4 [3]. Все катионы в структуре находятся в кислородном окружении, при этом фосфор занимает тетраэдрические позиции (PO4), железо – октаэдрические (FeO6) со смежными углами, литий – октаэдрические (LiO6) со смежными гранями (см. рис. 1). Ионные радиусы атомов Li, Fe и P для этих позиций равны 0.69, 0.78 и 0.17 соответственно. Известно, что, исходя из вида кристаллической решетки (рис. 1), ионам лития проще мигрировать вдоль оси b
Для литиевых фосфатов железа атомы кислорода занимают три различные кристаллографические позиции (атомы O1, O2 и O3), атомы Li находятся в позиции 4a, атомы Fe, P, O1, O2 – в 4c, а атомы O3 – в 8d (см. табл.1). Значения координат атомов уточнялись в различных работах [7-11] (см. табл. 2). В некоторых работах были обнаружены дефекты структуры, когда атомы Li частично находятся в позиции 4c, а атомы Fe в позиции 4a [8,9]. В ближайшем катионном окружении атомов железа через атомы кислорода находятся четыре атома Fe. При легировании структуры LiFePO4 атомами других переходных металлов, атомы примеси располагаются в основном в кристаллографической позиции атомов железа (4c), поскольку ионные радиусы остальных катионов заметно отличаются. Таким образом, при легировании литиевых фосфатов железа атомами переходных металлов (в том числе никеля, кобальта и марганца) у атомов железа изменяется ближайшее катионное окружение – в зависимости от концентрации легирующего атома могут появиться от одного до четырех атомов примеси
Файлы условия, демо
Характеристики ВКР
Предмет
Учебное заведение
Просмотров
3
Покупок
0
Размер
3,6 Mb
Список файлов
- Мёссбауэровские исследования литиевых фосфатов железа, легированных атомами co, ni и mn, при деинтерколяции лития.pdf 3,98 Mb
Ваше удовлетворение является нашим приоритетом, если вы удовлетворены нами, пожалуйста, оставьте нам 5 ЗВЕЗД и позитивных комментариев. Спасибо большое!
