ВКР: ВКР на тему устройство «Саймон говорит»

АННОТАЦИЯ
Работа посвящена разработке устройства Саймон говорит. Данное устройство позволяет развивать механическую и визуальную память в виде интерактивной игры. В работе представлена схемотехническая часть, содержащая информацию об элементной базе и описание электрической принципиальной схемы, а также конструкторская часть, содержащая описание конструкции устройства, а также необходимые расчёты. Работа представляет собой комплекс расчетных и графических документов. Содержание графической части: схема электрическая принципиальная; чертеж печатной платы; сборочный чертеж электронной ячейки; сборочный чертеж устройства; спецификации; схемы сборки, эскизный техпроцесс. В заключении представлены выводы о проделанной работе и соответствии разработанного устройства техническому заданию. Ключевые слова: игра, развитие память, схемотехническое проектирование, конструкторское проектирование, технологическое проектирование.

ABSTRACT

This work is dedicated to the development of the game Saimon Says. This device allows you to develop a mechanical and visual memory in the form of an interactive game. The paper consists of the schematic part containing information about the element base and a description of electric circuit, and the design part, which contains a detailed description of construction of the device and the necessary calculations. Course project is a set of accounting and graphical documents. The content of the graphic part of the course project is schematic circuit diagram, a drawing of the PCB, printed circuit board assembly drawing. Finally, the conclusions of the work and accordance to the technical task of the developed device are given. Keywords: game, memory development, schematic engineering, design engineering, technological engineering.

ВВЕДЕНИЕ

Работа посвящена разработке устройства Саймон говорит экономкласса, которое помогает в развитии механической и визуальной памяти в виде интерактивной игры. Объектом исследования является устройство Саймон говорит экономкласса, взаимодействует с пользователем в виде игры. Актуальность работы заключается в необходимости разработки и внедрении устройства Саймон говорит эконом-класса в повседневный обиход широкого круга лиц с низким доходом, не имеющих достаточный доступ к развивающим предметам обихода, а также студентам первокурсникам. Изделие предназначено для светового взаимодействия с пользователем в виде ряда команд для запоминания с прогрессирующей сложностью. История электронных игр началась в прошлом веке. Пожалуй, самой знаменитой первой логической игрой было и остается «Тетрис». Игра была придумана и реализована в 1984 году. Через какое-то время одна из версий попала в Европу, затем в США и, распространившись по всему миру, вернулась в Россию в тысячах разных версий и вариантов. Сейчас на рынке можно найти множество вариаций и новых идей таких как «Саймон говорит». Однако данная сфера не слишком широка ввиду того что сейчас существует множество программ с аналогичным упором без использования уникального физического прибора, вместо которого используются многофункциональные машины известные как персональный компьютер. Целью работы является разработка малогабаритного устройства «Саймон говорит» эконом-класса с внешним питанием, взаимодействующим с пользователем при помощи светового ряда

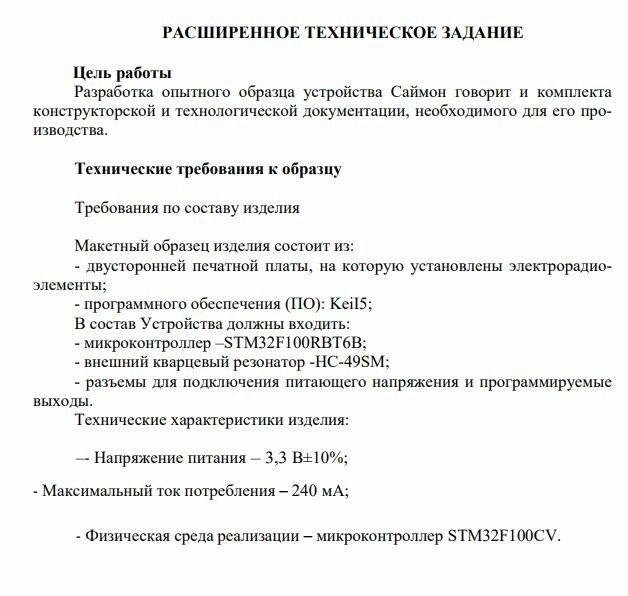

РАСШИРЕННОЕ ТЕХНИЧЕСКОЕ ЗАДАНИЕ
Цель работы Разработка опытного образца устройства Саймон говорит и комплекта конструкторской и технологической документации, необходимого для его производства. Технические требования к образцу Требования по составу изделия Макетный образец изделия состоит из: - двусторонней печатной платы, на которую установлены электрорадиоэлементы; - программного обеспечения (ПО): KeiI5; В состав Устройства должны входить: - микроконтроллер –STM32F100RBT6B; - внешний кварцевый резонатор -HC-49SM; - разъемы для подключения питающего напряжения и программируемые выходы. Технические характеристики изделия: –- Напряжение питания – 3,3 В±10%; - Максимальный ток потребления – 240 мА; - Физическая среда реализации – микроконтроллер STM32F100CV.
