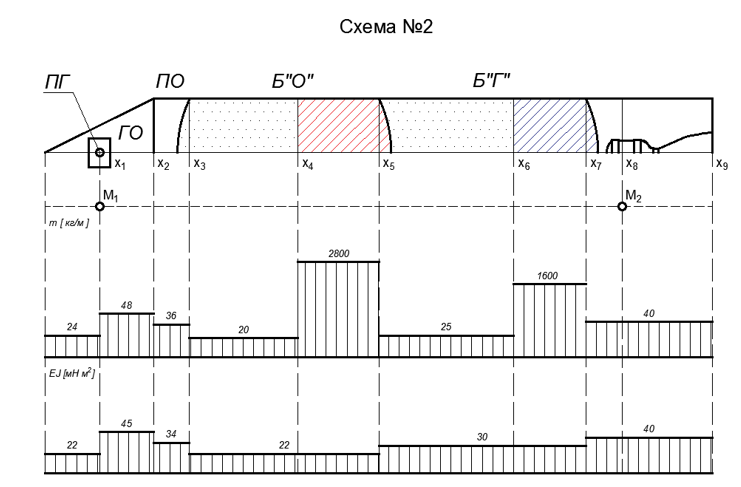

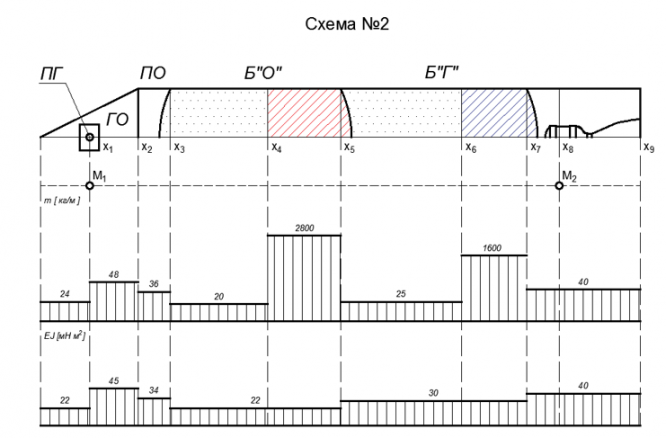

ДЗ 2: часть №1 и №2 определение собственных частот (Гончаров - схема 2) вариант 8

Домашние задания №1 и №2 по Динамике ЛА от Гончарова Д.А.
Есть маткадовские файлы, которые помогут при подсчете для других вариантов (схема 2), вордовский документ и файл excel, где можно график для второй части дз построить.

Часть №1:

1. Для заданного варианта определить две первые собственные частоты упругих поперечных колебаний корпуса ракеты.

2. Построить эпюры формы упругой линии и угла поворота сечений для каждого тона колебаний сечения.

3. Построить эпюры изгибающих моментов и поперечных сил.

4. Выполнить пункты №1 и №2 для полностью заправленной ракеты (момент старта) и «сухой » ракеты (момент выключения ДУ при стрельбе на максимальную дальность).

5. Вычислить значения приведенных масс для расчетных случаев.

Часть №2

При выполнении части №2 использовать результаты части №1.

1. Используя «универсальную диаграмму устойчивости » оценить устойчивость движения упругой ракеты по траектории.

2. Если полученный ответ отрицательный (движение неустойчиво), то:

- уточнить границы смежной области неустойчивости

- предъявить требования к АС.

3. Если полученный ответ положительный (движение устойчиво), то необходимо уточнить границы неустойчивости смежных областей.
