Курсовая работа: Проектирование винтового съемника

ОГЛАВЛЕНИЕ

Введение. 4

1 Проектировочный и проверочный расчеты винтовой передачи. 5

1.1 Выбор типа резьбы и материалов. 5

1.2 Проектирование винта. 5

2 Проектирование гайки. 8

2.1 Расчет геометрических размеров гайки. 8

2.2 Проверочный расчет гайки. 9

3 Проектирование пяты.. 11

4 Проверка устойчивости винта. 13

5 Проектирование привода. 15

6 Проверка прочности винта. 16

6.1 Геометрические характеристики участков: 16

6.2 Напряжения сжатия и кручения: 17

6.3 Эквивалентные напряжения: 17

7 Расчет параметров передачи. 19

8 Проктирование корпуса съемника винтового. 20

8.1 Проектирование лапы.. 20

8.2 Проектирование траверсы.. 24

Список литературы.. 28

ВВЕДЕНИЕ

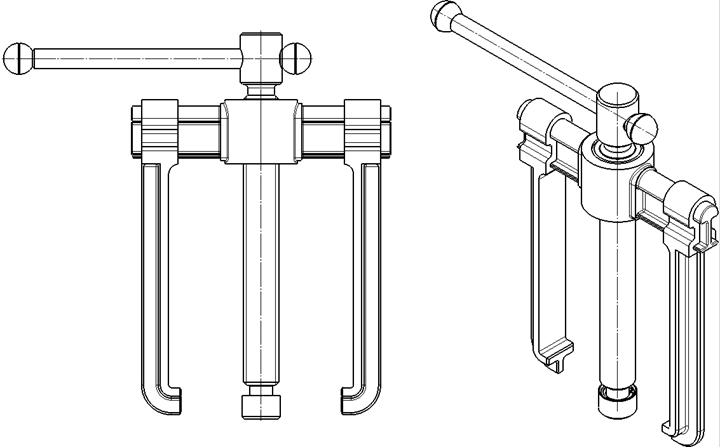

Рисунок 1 – Съемник винтовой

Винтовой съемник предназначен для безопасного демонтажа деталей, установленных с натягом, которые сложно или невозможно демонтировать без специальных приспособлений, таких как подшипники, сайлентблоки, втулки и пр.

Принцип работы винтового съемника основывается на преобразовании силы человека прикладываемую к рукояти в осевое перемещение винта, лапы фиксируют на демонтируемой детали, центральный силовой винт упирают в вал или ось, на которую установлена деталь.

Благодаря использованию данного устройства минимизируется риск перекосов и ударов при демонтаже, исключение повреждений, что важно при ремонте и дальнейшем использовании деталей.
