Приводной вал ленточного конвейера (3D модель, чертеж, спецификация) с насаженным барабаном v2.0, закреплённым в двух опорах, выполнено в КОМПАС 3D, опоры по ГОСТ, версия №2 (Лучше)

Описание

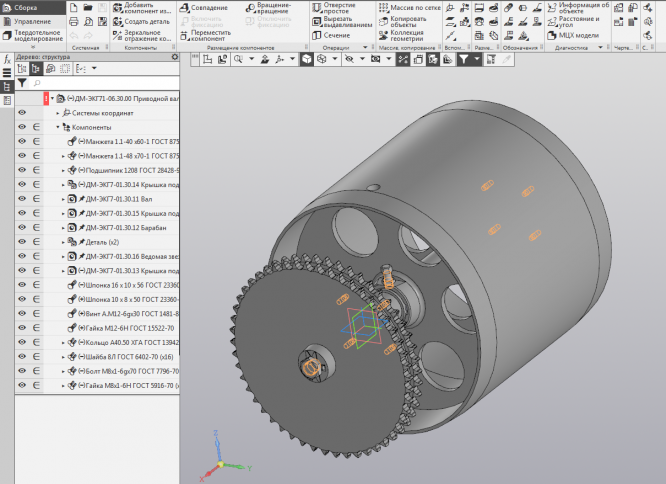

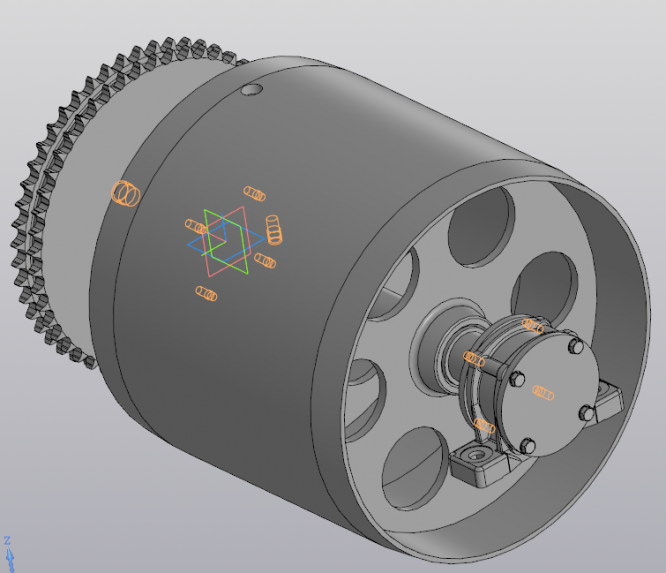

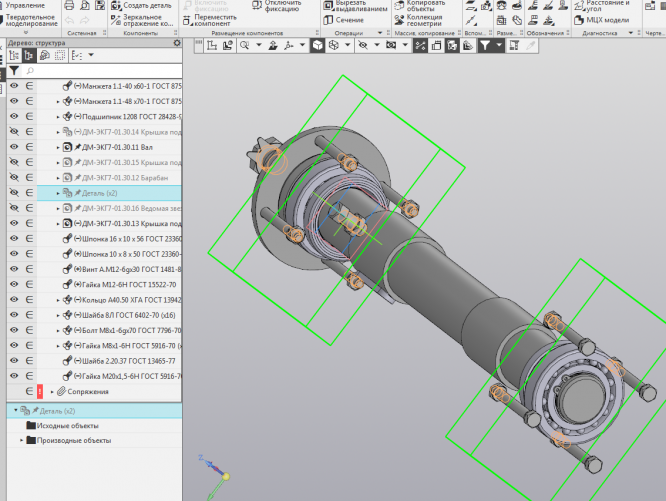

Приводной вал ленточного конвейера 3D v2.0

Выполнено в программе Компас 3D
3D модель можно отредактировать под себя, и перевести в 2D эскиз/чертёж
     Это облегчит вашу задачу в проектировании, ведь у вас уже есть пример этой работы и можно просто отредактировать её под себя.


Характеристики

Учебное заведение
Семестр
Просмотров
233
Покупок
2
Размер
19,76 Mb
Жалобы
Жалоб никогда не было

Список файлов

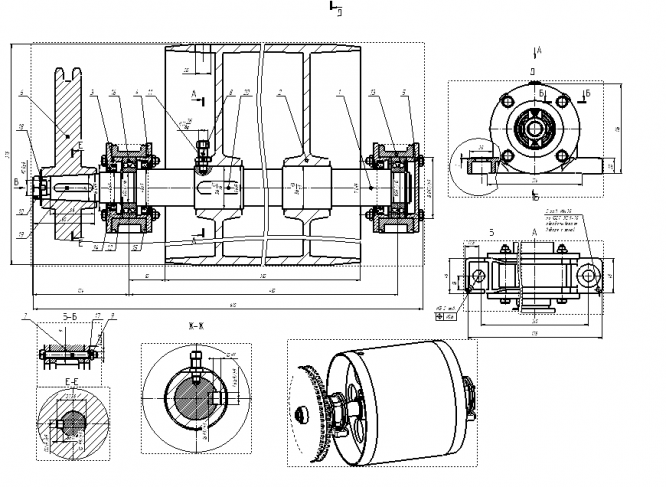

  • Чертеж приводного вала.pdf 787,81 Kb
  • барабан и вал.cdw 1,83 Mb
  • барабан приводной
  • Арматура.m3d 124,74 Kb
  • Арматура_2.m3d 118,09 Kb

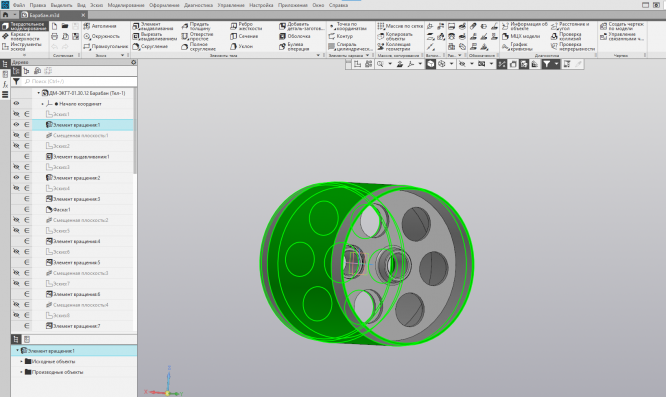

  • Барабан.m3d 324,57 Kb
  • Болт М8x1-6gx70 ГОСТ 7796-70.m3d 88,94 Kb

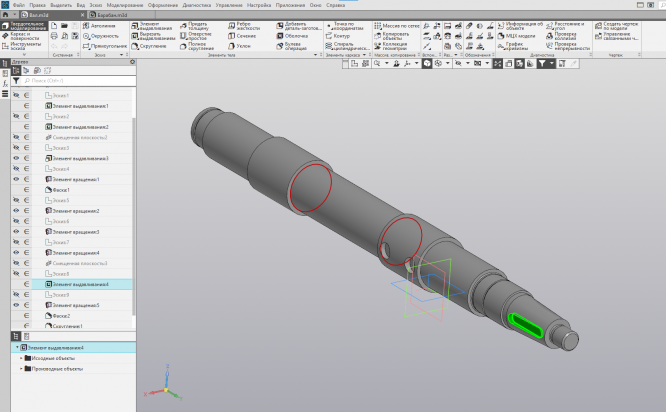

  • Вал.m3d 235,95 Kb
  • Ведомая звездочка зупной передачи.m3d 3,83 Mb
  • Винт A.М12-6gx30 ГОСТ 1481-84.m3d 122,74 Kb
  • Внутреннее кольцо.m3d 190,37 Kb
  • Гайка М12-6H ГОСТ 15522-70.m3d 136,74 Kb
  • Гайка М20x1,5-6H ГОСТ 5916-70.m3d 144,56 Kb
  • Гайка М8x1-6H ГОСТ 5916-70.m3d 130,1 Kb
  • Деталь.m3d 1,33 Mb
  • Кольцо A40.50 ХГА ГОСТ 13942-86.m3d 81,46 Kb
  • Корпус.m3d 281,35 Kb
  • Корпус_1.m3d 281,07 Kb
  • Крышка подшипника.m3d 158,73 Kb
  • Крышка подшипника_4.m3d 123,53 Kb
  • Крышка подшипника_5.m3d 161,29 Kb
  • Манжета 1.1-40 x60-1 ГОСТ 8752-79.a3d 82,99 Kb
  • Манжета 1.1-48 x70-1 ГОСТ 8752-79.a3d 78,18 Kb
  • Наружное кольцо.m3d 135,59 Kb
  • Подшипник 1208 ГОСТ 28428-90.a3d 109,55 Kb
  • Пружина.m3d 121,92 Kb
  • Пружина_3.m3d 116,73 Kb
  • Шайба 2.20.37 ГОСТ 13465-77.m3d 77,76 Kb
  • Шайба 8Л ГОСТ 6402-70.m3d 63,51 Kb
  • Шарик 2.m3d 108,94 Kb
  • Шарик.m3d 95,73 Kb

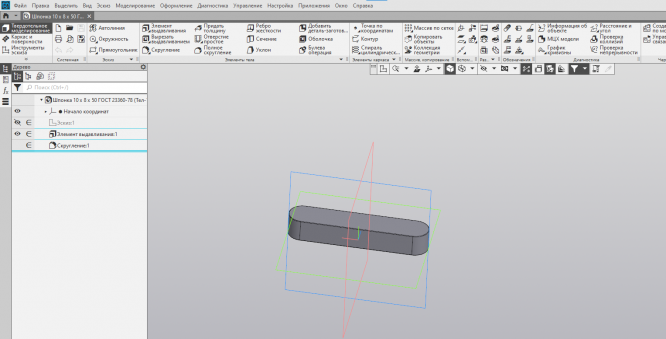

  • Шпонка 10 x 8 x 50 ГОСТ 23360-78.m3d 70,85 Kb
  • Шпонка 16 x 10 x 56 ГОСТ 23360-78.m3d 76,44 Kb
  • барабан.a3d 106,2 Kb
  • барабан.stp 8,11 Mb
  • спецификация.frw 47,11 Kb
