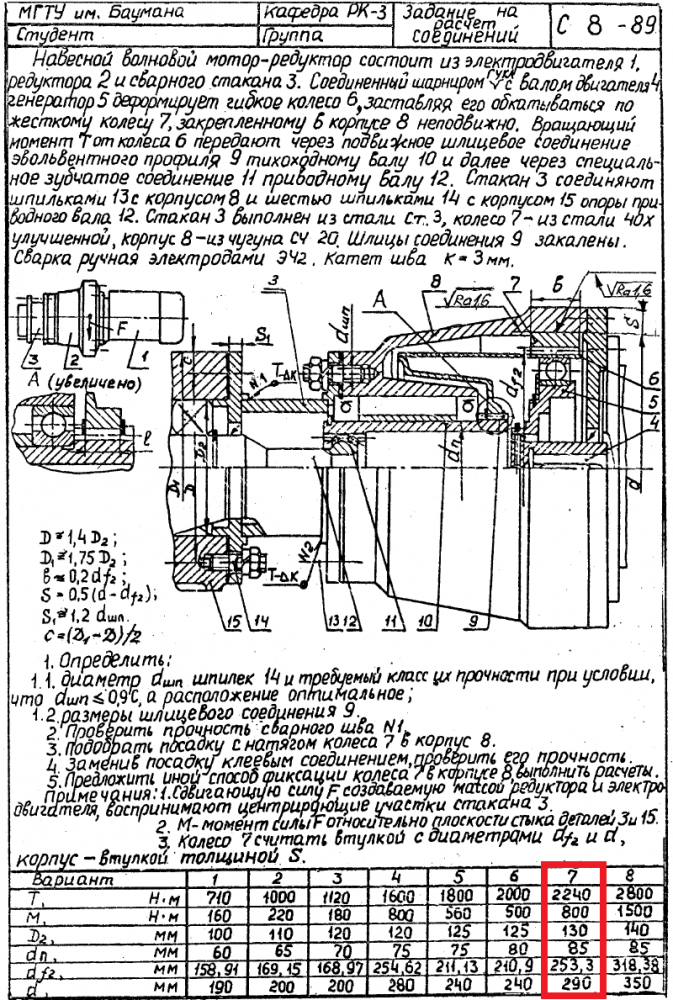

Навесной волновой мотор-редуктор состоит из электродвигателя 1, редуктора 2 и сварного стакана 3. Соединенный шарниром гука с валом двигателя 4 генератор 5 деформирует гибкое колесо 6, заставляя его обкатываться по жесткому колесу 7, закрепленному в корпусе 8 неподвижно. Вращщающий момент Т от колеса 6 передают через подвижное шлицевое соединение эвольвентного профиля 9 тихоходному валу 10 и далее через специальное зубчатое соединение 11 приводному валу 12. Стакан 3 соединяют шпильками 13 с корпусом 8 и шпильками 14 с корпусом 15 опоры приводного вала 12. Стакан 3 выполнен из стали ст.3, колесо 7 - из стали 40х улучшенной, корпус 8 - из чугуна СЧ 20. Шлицы соединения 9 закалены.

Сварка ручная электродами Э42. Катет шва k = 3мм..
