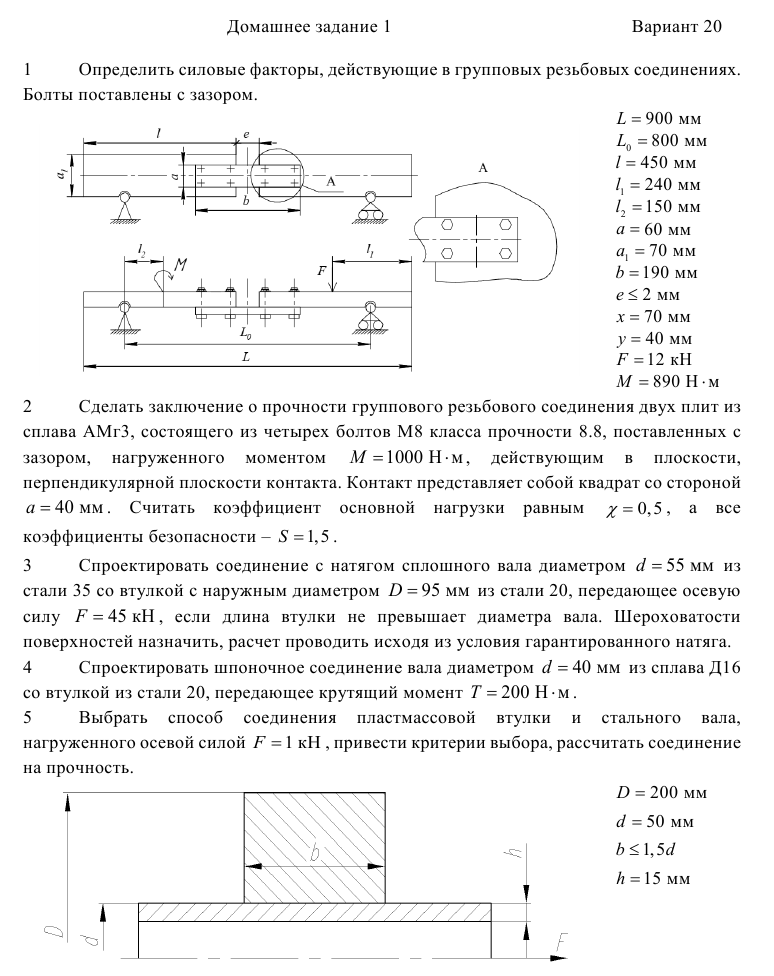

Идеально выполненное в Word домашнее задание по новым бланкам. Вариант 20

1 Определить силовые факторы, действующие в групповых резьбовых соединениях. Болты поставлены с зазором. 2 Сделать заключение о прочности группового резьбового соединения двух плит из сплава АМг3, состоящего из четырех болтов М8 класса прочности 8.8, поставленных с зазором, нагруженного моментом M =1000 Н⋅м, действующим в плоскости, перпендикулярной плоскости контакта. Контакт представляет собой квадрат со стороной =a4 0 мм. Считать коэффициент основной нагрузки равным χ = 0,5 , а все коэффициенты безопасности – S =1, 5 . 3 Спроектировать соединение с натягом сплошного вала диаметром d = 55 мм из стали 35 со втулкой с наружным диаметром D = 95 мм из стали 20, передающее осевую силу F = 45 кН , если длина втулки не превышает диаметра вала.

Шероховатости поверхностей назначить, расчет проводить исходя из условия гарантированного натяга. 4 Спроектировать шпоночное соединение вала диаметром d = 40 мм из сплава Д16 со втулкой из стали 20, передающее крутящий момент T = 200 Н⋅м. 5 Выбрать способ соединения пластмассовой втулки и стального вала, нагруженного осевой силой F =1 кН , привести критерии выбора, рассчитать соединение на прочность..
