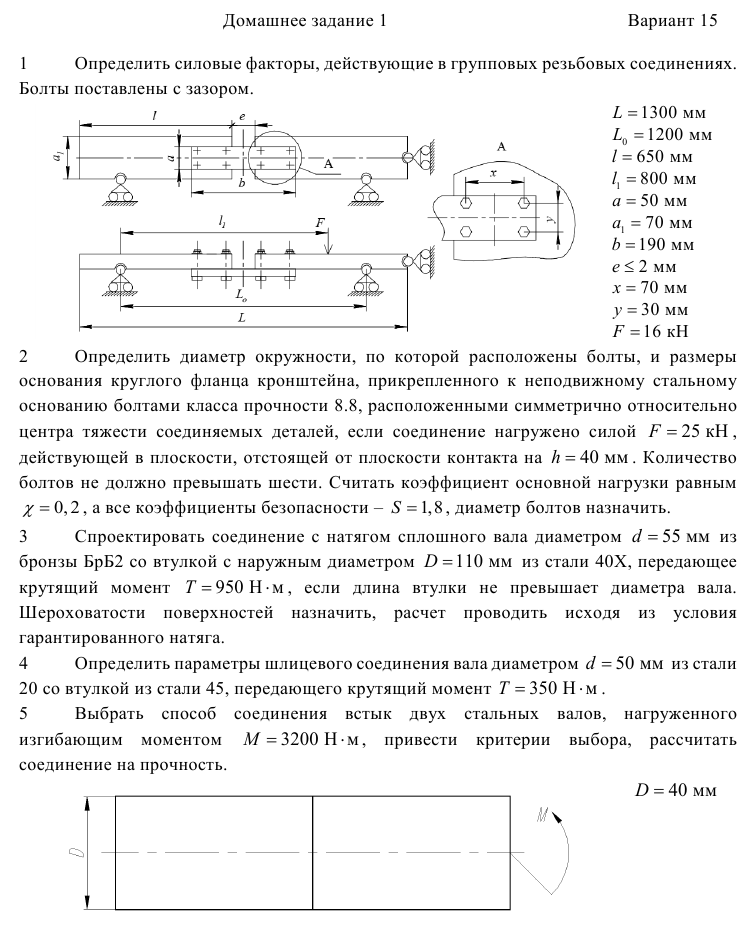

Идеально выполненное в Word домашнее задание по новым бланкам. Вариант 15

1 Определить силовые факторы, действующие в групповых резьбовых соединениях. Болты поставлены с зазором. 2 Определить диаметр окружности, по которой расположены болты, и размеры основания круглого фланца кронштейна, прикрепленного к неподвижному стальному основанию болтами класса прочности 8.8, расположенными симметрично относительно центра тяжести соединяемых деталей, если соединение нагружено силой F = 25 кН , действующей в плоскости, отстоящей от плоскости контакта на h = 40 мм . Количество болтов не должно превышать шести. Считать коэффициент основной нагрузки равным =χ0 ,2, а все коэффициенты безопасности – S =1, 8 , диаметр болтов назначить.

3 Спроектировать соединение с натягом сплошного вала диаметром d = 55 мм из бронзы БрБ2 со втулкой с наружным диаметром D =110 мм из стали 40Х, передающее крутящий момент T = 950 Н⋅м, если длина втулки не превышает диаметра вала. Шероховатости поверхностей назначить, расчет проводить исходя из условия гарантированного натяга. 4 Определить параметры шлицевого соединения вала диаметром d = 50 мм из стали 20 со втулкой из стали 45, передающего крутящий момент T = 350 Н⋅м. 5 Выбрать способ соединения встык двух стальных валов, нагруженного изгибающим моментом M = 3200 Н⋅м, привести критерии выбора, рассчитать соединение на прочность..
