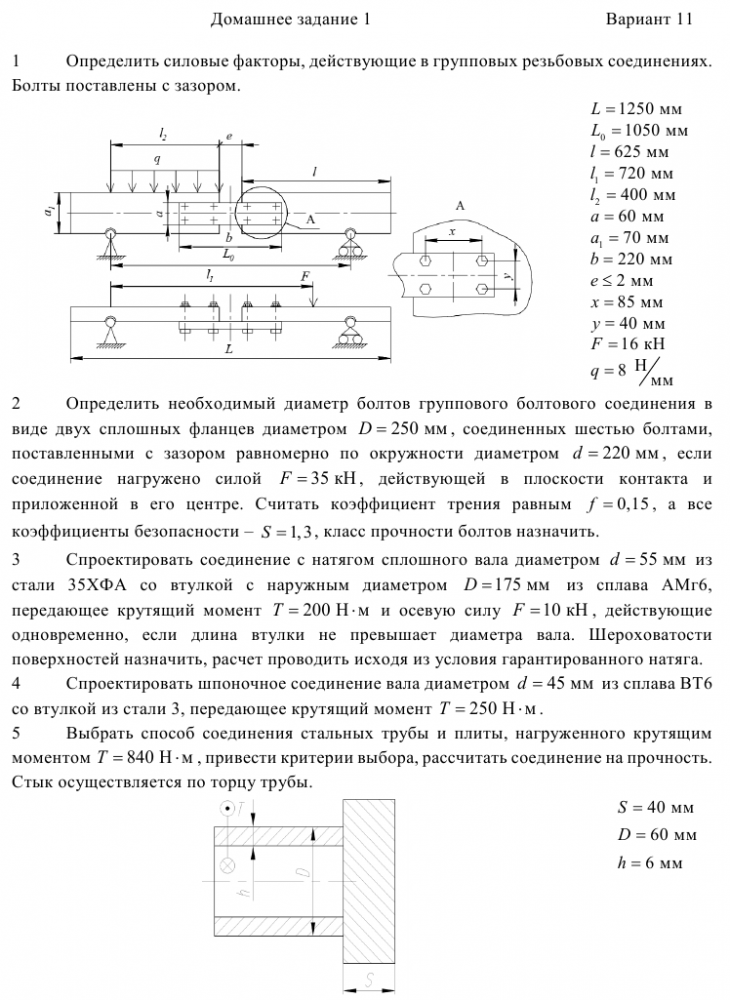

Идеально выполненное в Word домашнее задание по новым бланкам. Вариант 11

2 Определить необходимый диаметр болтов группового болтового соединения в виде двух сплошных фланцев диаметром D = 250 мм , соединенных шестью болтами, поставленными с зазором равномерно по окружности диаметром d = 220 мм , если соединение нагружено силой F = 35 кН, действующей в плоскости контакта и приложенной в его центре. Считать коэффициент трения равным f = 0,15 , а все коэффициенты безопасности – S =1, 3 , класс прочности болтов назначить. 3 Спроектировать соединение с натягом сплошного вала диаметром d = 55 мм из стали 35ХФА со втулкой с наружным диаметром D =175 мм из сплава АМг6, передающее крутящий момент T = 200 Н⋅м и осевую силу F =10 кН , действующие одновременно, если длина втулки не превышает диаметра вала.

Шероховатости поверхностей назначить, расчет проводить исходя из условия гарантированного натяга. 4 Спроектировать шпоночное соединение вала диаметром d = 45 мм из сплава ВТ6 со втулкой из стали 3, передающее крутящий момент T = 250 Н⋅м. 5 Выбрать способ соединения стальных трубы и плиты, нагруженного крутящим моментом T = 840 Н⋅м, привести критерии выбора, рассчитать соединение на прочность. Стык осуществляется по торцу трубы..
