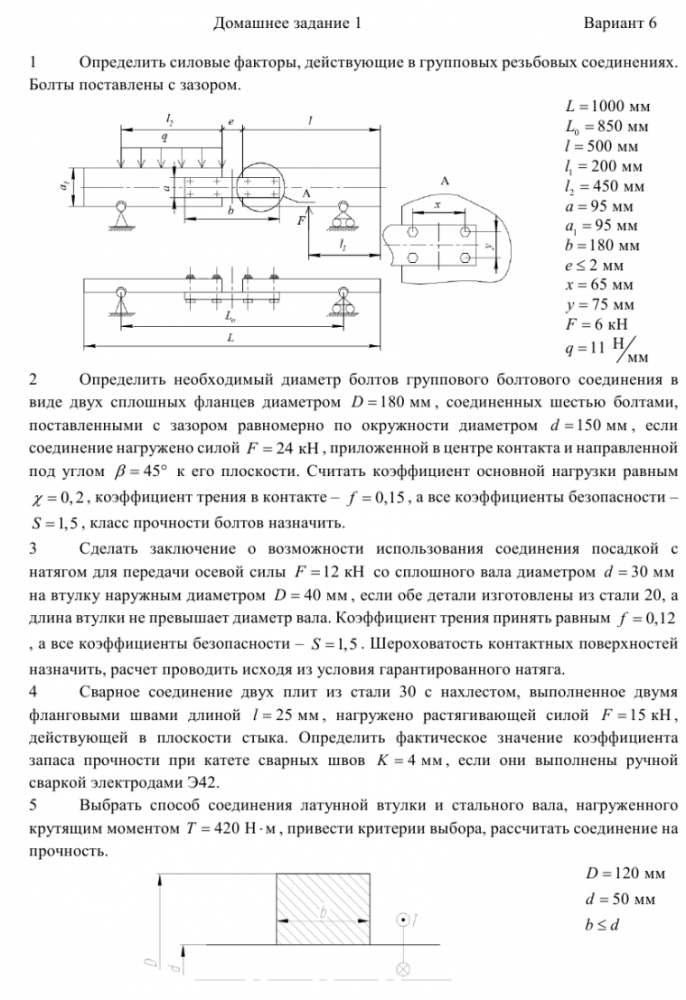

Идеально выполненное в Word домашнее задание по новым бланкам. Вариант 6

2 Определить необходимый диаметр болтов группового болтового соединения в виде двух сплошных фланцев диаметром D =180 мм , соединенных шестью болтами, поставленными с зазором равномерно по окружности диаметром d =150 мм , если соединение нагружено силой F = 24 кН , приложенной в центре контакта и направленной под углом β = 45° к его плоскости. Считать коэффициент основной нагрузки равным =χ0 ,2, коэффициент трения в контакте – f = 0,15 , а все коэффициенты безопасности – =S1, 5, класс прочности болтов назначить. 3 Сделать заключение о возможности использования соединения посадкой с натягом для передачи осевой силы F =12 кН со сплошного вала диаметром d = 30 мм на втулку наружным диаметром D = 40 мм , если обе детали изготовлены из стали 20, а длина втулки не превышает диаметр вала.

Коэффициент трения принять равным f = 0,12 , а все коэффициенты безопасности – S =1, 5 . Шероховатость контактных поверхностей назначить, расчет проводить исходя из условия гарантированного натяга. 4 Сварное соединение двух плит из стали 30 с нахлестом, выполненное двумя фланговыми швами длиной l = 25 мм, нагружено растягивающей силой F =15 кН, действующей в плоскости стыка. Определить фактическое значение коэффициента запаса прочности при катете сварных швов K = 4 мм, если они выполнены ручной сваркой электродами Э42. 5 Выбрать способ соединения латунной втулки и стального вала, нагруженного крутящим моментом T = 420 Н⋅м, привести критерии выбора, рассчитать соединение на прочность..
