ДЗ С-1: Расчет соединений вариант 1

Условие:

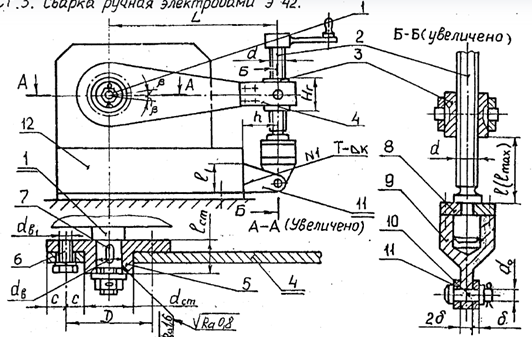

В испытательном устройстве поворот вала 1 до требуемого углового положения (= 3) осуществляют с помощью винта 2, гайки 3 и рычага 4. Рычаг 4 крепят к ступице 5 винтами 6. Шпонка 7 передает вращающий момент от ступицы 5 валу 1. Осевому перемещению винта 2 препятствуют два полукольца 8, прикрепленные винтами к стакану 9, и ось 10, фиксирующая стакан 9 в двух проушинах 11, приваренных к корпусу 12. F – осевая сила, действующая на винт 2. Вал 1 и винт 2 выполнены из стали 40Х улучшенной, детали 5 и 10 – из стали 35 горячекатаной, детали 11 и 12 – из стали Ст. 3. Сварка ручная электродами Э42.

1.Определить:

1.1. Диаметр d винта 2 и высоту H_r гайки 3;

1.2. Диаметр d_в1 винтов 6, их класс прочности и минимально необходимое число винтов z_в 6 при условии, что d_в1 0,74С.

1.3. Размеры шпонки 7 и длину ступицы l_ст ;

1.5. Катет К сварного шва N1

Примечание. При расчете сварного шва и деталей 6 и 10 трением в резьбе и на торце винта 2 пренебречь.

Условие Варианта 1:

1. F = 4,5 кH;
2. d_в = 80 мм;
3. Резьба винта 2 – трапецеидальная
4. Материал гайки - чугун
