ДЗ С-7: Расчет соединений вариант 1

С7-89.Вариант №1

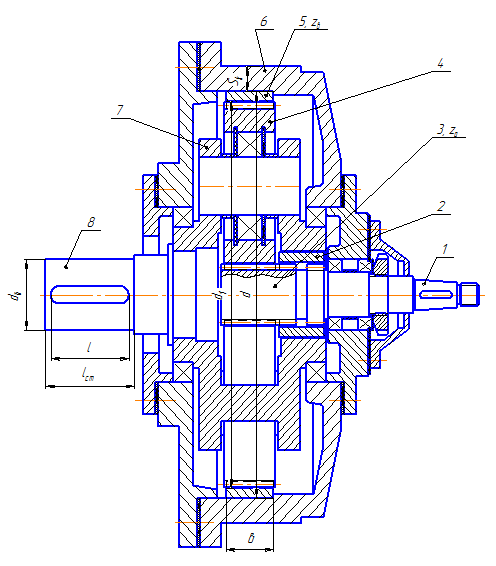

В планетарном редукторе (см. рис. 1) вращение от быстроходного вала 1 через зубчатую муфту 2 передается на центральную шестерню 3. С ней зацепляется три колеса 4, которые вращаются вокруг своих осей и обкатываются по неподвижному колесу 5, закрепленного в корпусе 6, приводя в движение, водило 7. Фланец тихоходного вала 8 приварен к водило 7. Детали 1, 2, 3, 4, 5, выполнены из стали 45 улучшенной, деталь 6 − из чугуна СЧ – 20, деталь 7 − из стали 35 улучшенной. Зубья деталей 1, 2, 3, закалены. Сварка ручная электродами ЭЧ2.

Рис. 1. − Планетарный редуктор

Определить:

1. Размеры шпоночного соединения вала 8 ;

2. Длину l, зубчатого соединения деталей 1 и 2;

Проверить прочность сварного шва №1;

Подобрать посадку с натягом колеса 5 в корпусе 6.

Примечание:

1. Вращающие моменты: на валу 8 –, на валу 1 Т_а= Т/U*n на колесе 5 Т_в= Т-Т_а

2. Колесо 5 считать втулкой с внутренним диаметром d₁=m(k_c+2.5) и толщиной S=3+2 мм, корпус 6 − втулкой толщиной S_k=1.2S

3. При l_ст<1.2d_в принять l_cт= 1.2d_в;

Исходные данные:
