Курсовая работа 710: Привод цепного транспортёра с коническим мотор-редуктором и цепной передачей

РЕФЕРАТ

Пояснительная записка к курсовой работе «Проектирование привода цепного транспортера с коническим мотор-редуктором » содержит 21 страницу машинописного текста, 7 рисунков, 1 таблицу. Состоит из 9 частей, для написания было использовано 5 источников.

Ключевые слова: мотор-редуктор, приводной вал, электродвигатель, коническая зубчатая передача, цепная передача, болтовое соединение, звёздочка с предохранительным устройством, статический расчёт, усталостный расчёт, подшипники.

В пояснительной записке приведено: кинематический расчёт привода цепного транспортёра, составление компоновочной схемы редуктора, определение размеров конического зубчатого колеса, расчёт соединения с натягом, расчёт резьбового соединения, подбор подшипников тихоходного вала, подбор системы смазки редуктора, расчёт на прочность быстроходного вала, подбор и расчёт предохранительной муфты.

СОДЕРЖАНИЕ

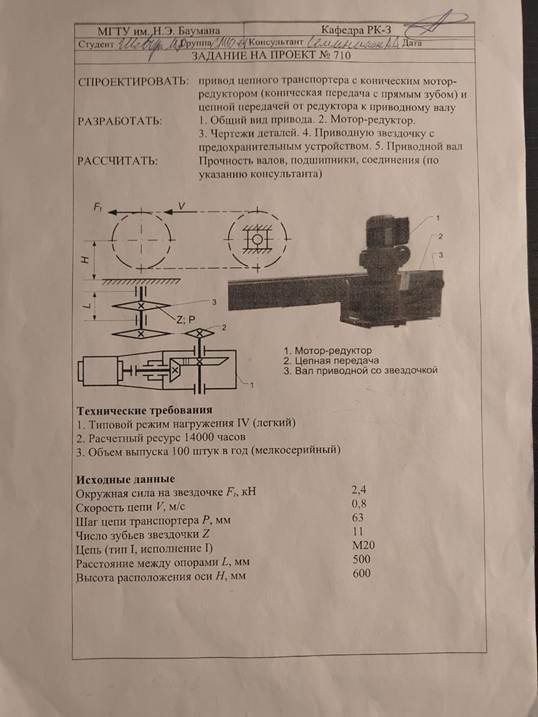

ТЕХНИЧЕСКОЕ ЗАДАНИЕ. 4

1 Результаты кинематического расчёта. Определение параметров на ЭВМ.. 5

2 Составление компоновочной схемы редуктора и её обоснование. 7

3 Определение размеров колеса редуктора. 8

4 Расчет соединения с натягом. 9

5 Расчёт резьбовых соединений. 11

6 Подбор подшипников тихоходного вала. 12

7 Подбор системы смазки и её обоснование. 13

8 Расчёт быстроходного вала на прочность и усталость. 14

9 Подбор муфты и её расчёт. 18

ЗАКЛЮЧЕНИЕ. 20

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ. 21

Чертежи

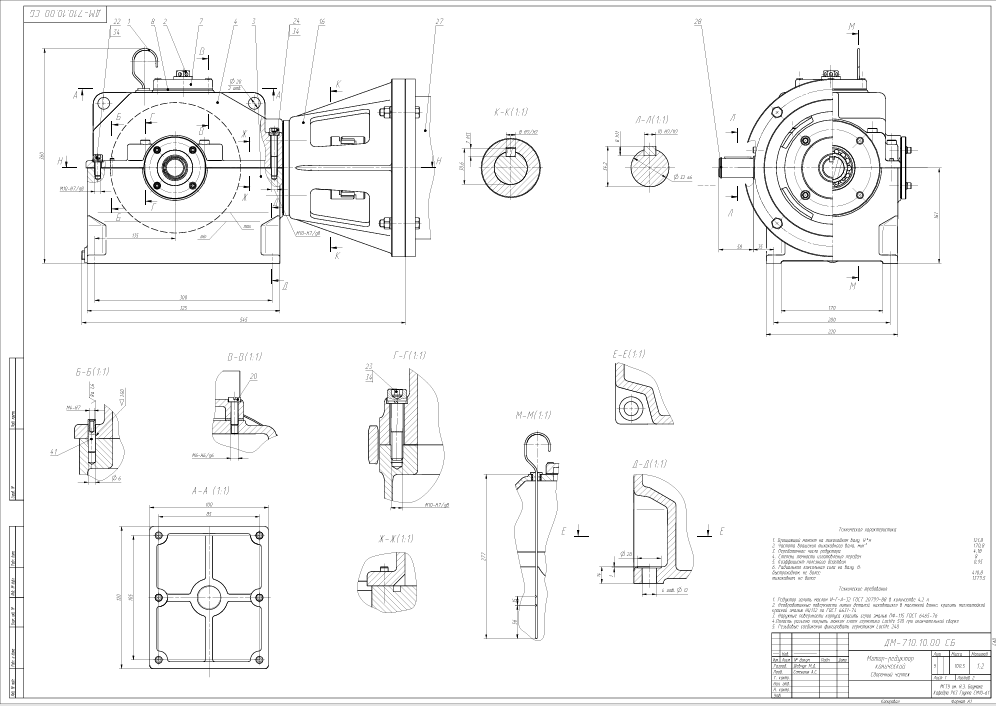

Лист 1 - Сборочный чертёж мотор-редуктора лист 1

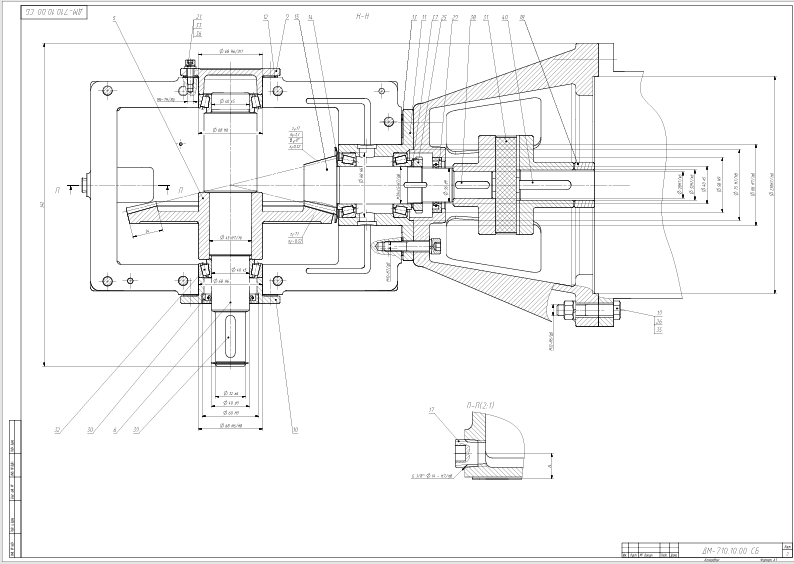

Лист 2- Сборочный чертёж мотор-редуктора лист 2

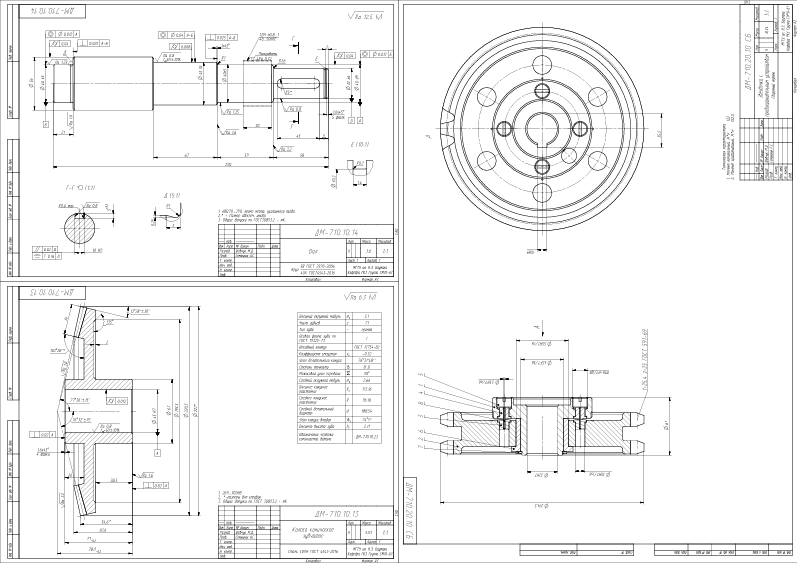

Лист 3- Деталировка тихоходного вала, зубчатого колеса и звёздочки с предохранительным устройством

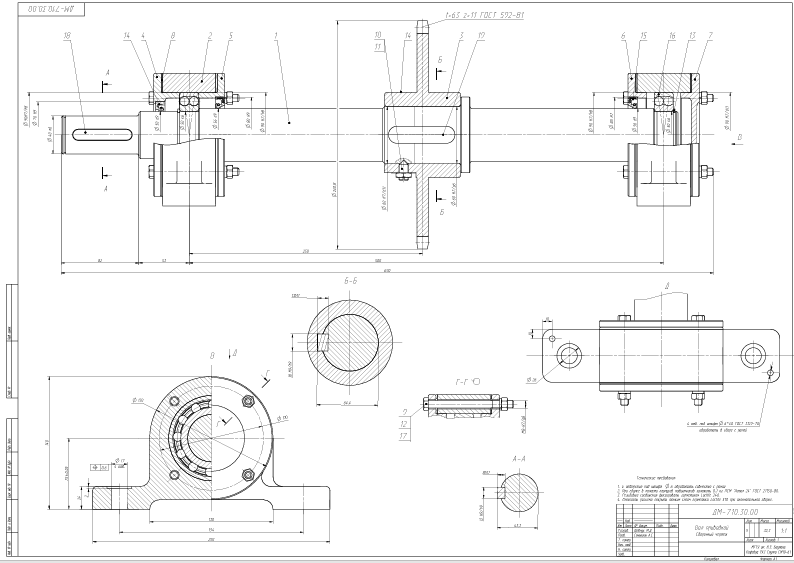

Лист 4 - Сборочный чертёж приводного вала

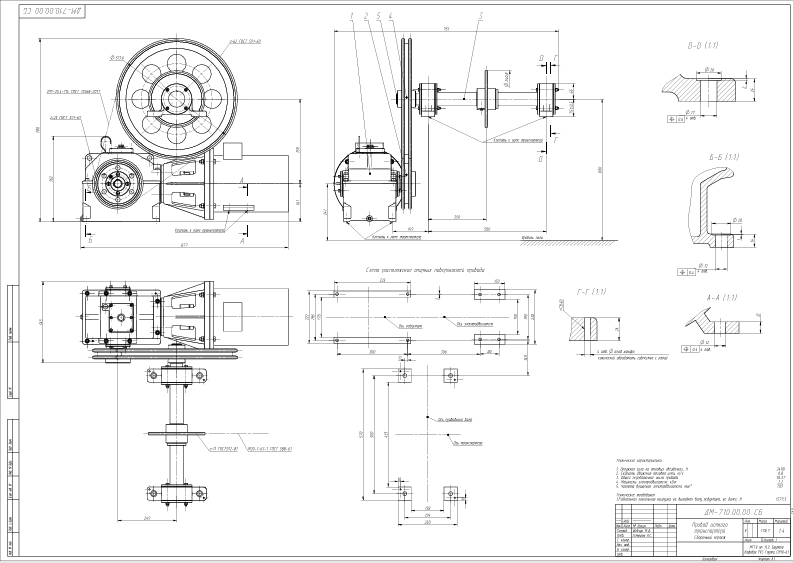

Лист 5 - Сборочный чертёж привода

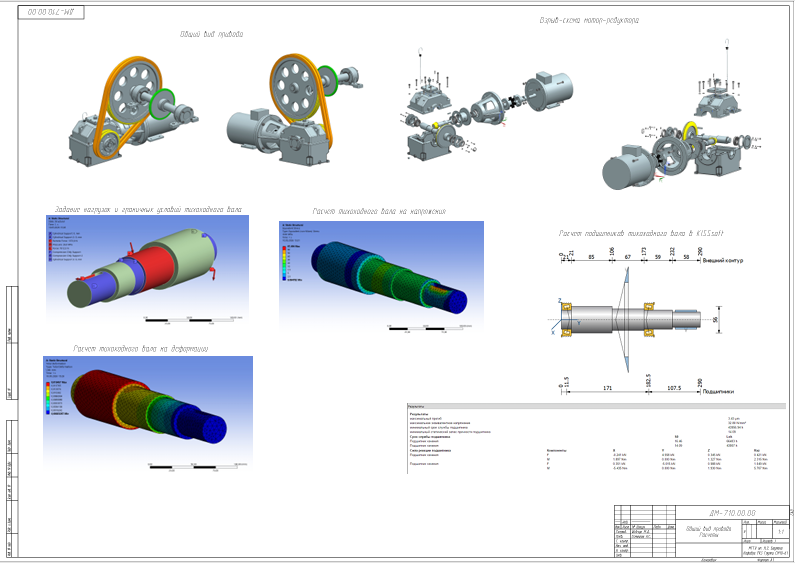

6 лист* -Электронная модель привода и расчёты на прочность и ресурс

*- Данный лист могут требовать некоторые кафедры
