Курсовая работа ЭКГ: Привод ленточного транспортера вариант 41

Модели, чертежи, спецификации выполнены в программе Компас - 3D v22. Оценка - отлично

Предлагаемая работа представляет собой полностью готовый и оформленный курсовой проект по дисциплине "Детали машин", выполненный в соответствии с заданием кафедры "Основы конструирования машин" МГТУ им. Н.Э. Баумана. Тема проекта: "Привод ленточного транспортера".

Состав работы:

Проект включает в себя как пояснительную записку с детальными расчетами, так и полный комплект графической документации.

Пояснительная запискана 25 страницах, содержащая все необходимые разделы:

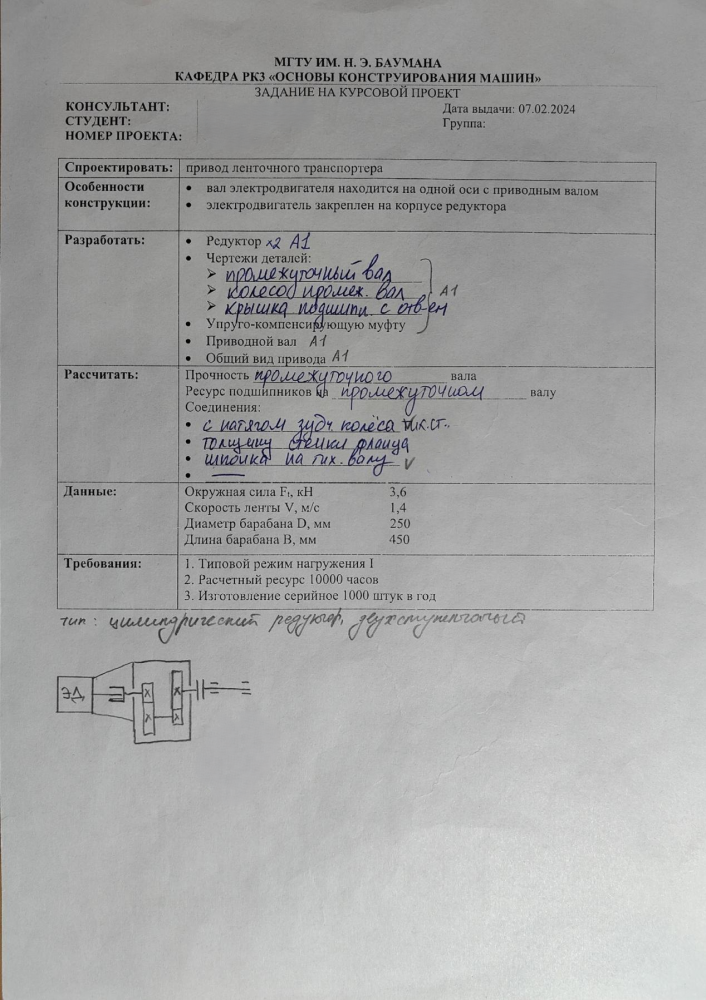

• Техническое задание.
• Кинематический расчет привода: подбор электродвигателя АИР 100L2, определение общих параметров привода.
• Результаты расчета на ЭВМ (ПО PDM): выбор оптимального варианта двухступенчатого соосного редуктора с обоснованием (Вариант 5). Приведены полные распечатки результатов с параметрами зубчатых передач (модули, числа зубьев, углы наклона, силы в зацеплении, напряжения).
• Эскизное проектирование: проектные расчеты быстроходного, промежуточного и тихоходного валов, составление компоновочной схемы, выбор подшипников.
• Конструирование зубчатых колес: подробный расчет геометрических параметров шестерен и колес быстроходной и тихоходной ступеней.
• Проектирование корпуса и его составляющих: расчет толщины стенок, параметров крепежных элементов, конструкции крышек.
• Расчет соединений:
  • Расчет шпоночного соединения тихоходного вала.
  • Подбор посадки с натягом для колеса тихоходной ступени (расчет на ЭВМ с выбором оптимальной посадки H7/v7).
  • Расчет толщины фланца для крепления электродвигателя.
• Проверочные расчеты:
  • Расчет ресурса подшипников на промежуточном валу (с эпюрами сил и распечаткой из ПО PDM, подтверждающей ресурс 14924 ч).
  • Расчет промежуточного вала на статическую прочность и сопротивление усталости (с эпюрами изгибающих и крутящих моментов, проверкой двух опасных сечений).
• Выбор смазочных материалов и определение объема масляной ванны.
• Выбор упруго-компенсирующей муфты (втулочно-пальцевая по ГОСТ 21424-93).
• Расчет геометрических характеристик приводного вала.
• Список литературы.

Графическая часть, выполненная в строгом соответствии с требованиями ЕСКД:

• Редуктор — общий вид двухступенчатого соосного цилиндрического редуктора.
• Приводной вал — сборочный чертеж.
• Общий вид привода — сборочная единица, показывающая компоновку электродвигателя, редуктора, муфты и приводного барабана.
• Деталировка:
  • Чертеж зубчатого колеса.
  • Чертеж крышки подшипника.

Основные технические данные привода:

• Окружная сила на барабане (Ft): 3.6 кН
• Скорость ленты (V): 1.4 м/с
• Диаметр барабана (D): 250 мм
• Длина барабана (B): 450 мм
• Расчетный ресурс: 10 000 часов
• Тип производства: серийное (1000 шт/год)
