Курсовая работа 71: Проектирование привода бугельного подъемника вариант ПМА

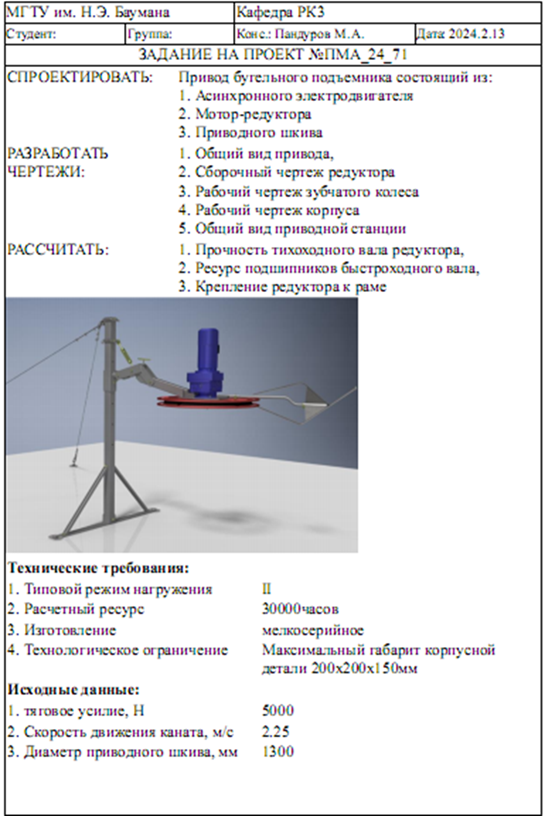

Задание на проект №ПМА_24_71
Спроектировать привод бугельного подъемника, состоящий из:
1. Асинхронного электродвигателя
2. Мотор-редуктора
3. Приводного шкива
Разработать чертежи:
1. Общий вид привода
2. Сборочный чертеж редуктора
3. Рабочий чертеж зубчатого колеса
4. Рабочий чертеж корпуса
5. Общий вид приводной станции
Рассчитать:
1. Прочность тихоходного вала редуктора
2. Ресурс подшипников быстроходного вала
3. Крепление редуктора к раме
Технические требования и исходные данные:
1. Типовой режим нагружения — II
2. Расчетный ресурс — 30.000 часов
3. Изготовление —мелкосерийное
4. Технологическое ограничение — Максимальный габарит корпусной детали 200х200х150мм
5. Тяговое усилие, Н — 5000
6. Скорость движения каната, м/с — 2,25
7. Диаметр приводного шкива, мм — 1300

В файлах вы найдете РПЗ в редактируемом формате docx, итоги расчетов в программе pdm, рабочие чертежи одного зубчатого колеса и корпусной пластины, сборочные чертежи редуктора и подъемника, спецификации на редуктор и подъемник. Спецификации в форматах pdf и spw (компасовский редактируемый формат спецификаций), чертежи в pdf и cdw (редактируемые в компасе). Сами модели деталей не прилагаются, поэтому на видах может потребоваться функция "Разрушить", отменяющая связь между видом и деталью и позволяющая редактировать отдельные линии. Работа была принята Пандуровым М. А. в 2024 г.
