Курсовая работа: Проектирование технологического процесса механической обработки детали типа Стакан

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 6
1. АНАЛИЗ ИСХОДНЫХ ДАННЫХ ДЛЯ ПРОЕКТИРОВАНИЯ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА И ВЫБОР КОНЦЕПЦИИ ОБРАБОТКИ 7
2. ОПРЕДЕЛЕНИЕ ТИПА ПРОИЗВОДСТВА 7
3. НУМЕРАЦИЯ ОБРАБАТЫВАЕМЫХ ПОВЕРХНОСТЕЙ 12
4. ФОРМИРОВАНИЕ ИСХОДНОЙ ЗАГОТОВКИ 13
4.1. Выбор способа получения заготовки 13
4.2. Расчет массы и числа заготовок 14
3. Формирование операций и разработка операционных эскизов 16
Операция 005 Токарно-револьверная 24
Операция 010 Вертикально-сверлильная 25
Операция 015 Горизонтально-фрезерная 26
5. Обоснование выбора схем базирования по операциям 27
Операция 005 Токарно-револьверная 27
Установ Б 28
Операция 010 Вертикально-сверлильная 29
Операция 015 Горизонтально-фрезерная 29
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ 45
ПРИЛОЖЕНИЕ 1

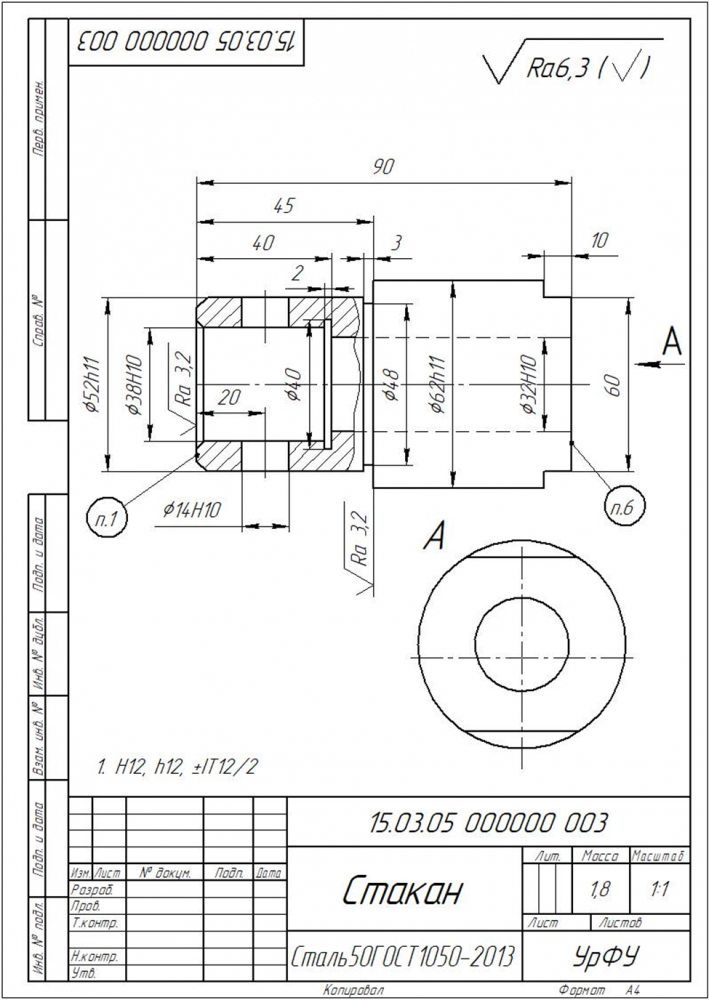

Деталь "Стакан " представляет собой многоступенчатое тело вращения из стали 50 ГОСТ 1050-2013. Деталь предназначена для точной установки валов, поэтому к ней предъявляются высокие требования по точности, биениям и шероховатости поверхностей. Для эффективной работы детали требуется иметь высокую надежность и износостойкость, чему соответствует вышеуказанный материал. Сталь 50 весьма функциональна и при этом не дорога, изделия из нее способны выдержать частые перепады механических и температурных нагрузок
Для правильного положения детали в сборочном узле требуется обеспечить перпендикулярность двух торцов относительно общей оси и соосность наружной и внутренней цилиндрических поверхностей. Эти требования задают схему базирования заготовки в приспособлении и последовательность ее обработки. На первом этапе необходимо подготовить технологические базы для дальнейшей обработки заготовки, а следовательно, обработать наружную цилиндрическую поверхность и торец, которые позволят при их использовании в качестве баз за один установ обработать большинство оставшихся поверхностей и обеспечить их соосность. Далее, используя подготовленные технологические базы, производится обработка других поверхностей и прилегающих к ним торцов.
