Курсовая работа: Проектирование привода к ленточному конвейеру для подачи угля
Описание
ВАРИАНТ 2
Содержание
СИЛОВОЙ И КИНЕМАТИЧЕСКИЙ РАСЧЕТ ПРИВОДА [1] 4
1.2. Подбор электродвигателя. 4
1.3. Разбивка общего передаточного числа привода по передачам.. 5
1.4. Подготовка исходных данных для расчета элементов привода. 5
РАСЧЕТ ЧЕРВЯЧНОЙ ПЕРЕДАЧИ [2] 6
1. Исходные данные для расчета червячной передачи. 6
2. Установление основных данных. 6
3. Определение допускаемых контактных напряжений. 8
4. Определение основных размеров. 8
7. Уточнение КПД передачи, крутящего момента и мощности на червяке. 9
9. Проверочный расчет по контактным напряжениям.. 10
10. Проверочный расчет зубьев колеса на прочность при изгибе. 11
11. Проверочный расчет тела червяка на прочность. 12
13. Расчёт тихоходного вала. 13
14. Расчёт шпоночного соединения на смятие. 17
15. Расчёт цепной передачи. 17
16. Подбор подшипников качения. 20
РАСЧЁТ ПРЕДОХРАНИТЕЛЬНОЙ МУФТЫ НА ВЫХОДНОМ ВАЛУ РЕДУКТОРА [3] 22
Список использованной литературы.. 24
Техническое задание на курсовой проект ДМ-00 (0)

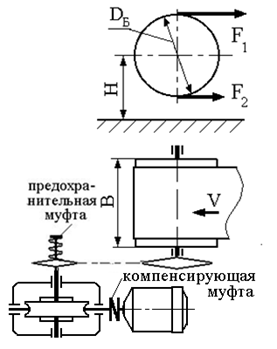

Цель: Спроектировать привод к ЛЕНТОЧНОМУ КОНВЕЙЕРУ ДЛЯ ПОДАЧИ УГЛЯ
Разработать:
- Редуктор червячный;
- Рабочие чертежи деталей: червяк, червячное колесо, тихоходный вал, крышку подшипника для выходного участка тихоходного вала;
- Муфту предохранительную;
- Приводной вал транспортера
с тяговыми звездочками и опорами;
- Монтажный чертеж привода.

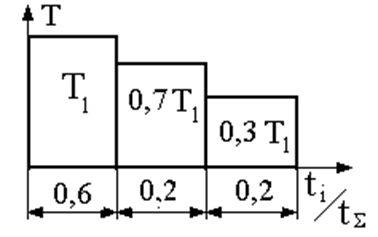

РЕЖИМ НАГРУЖЕНИЯ:
ВАРИАНТЫ | | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
Натяжение ветвей | F1, кН | 3,7 | 5,7 | 5,1 | 4,5 | 3,6 | 4,8 | 5,2 |
конвейера | F2, кН | 0,9 | 2,8 | 3,2 | 1,6 | 1,3 | 1,7 | 3,2 |
Скорость ленты | V, м/с | 1,1 | 1,4 | 1,3 | 1,3 | 1,2 | 1 | 1,1 |
Диаметр барабана | D, м | 0,5 | 0,6 | 1,0 | 0,4 | 0,4 | 0,32 | 0,5 |
Ширина барабана | B, м | 0,6 | 0,65 | 0,65 | 0,5 | 0,4 | 0,4 | 0,5 |
Высота центра приводного вала | H, м | 0,8 | 0,75 | 0,75 | 0,65 | 0,7 | 0,7 | 0,8 |
Ресурс работы | Lh, тыс.час | 12 | 18 | 12 | 10 | 12 | 16 | 15 |
