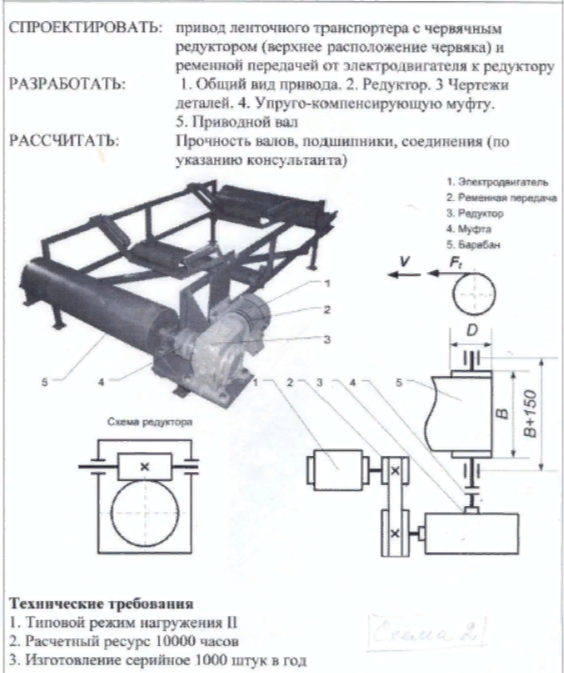

Привод ленточного транспортера с червячным редуктором (верхнее расположение червяка) и ременной передачей от электродвигателя к редуктору

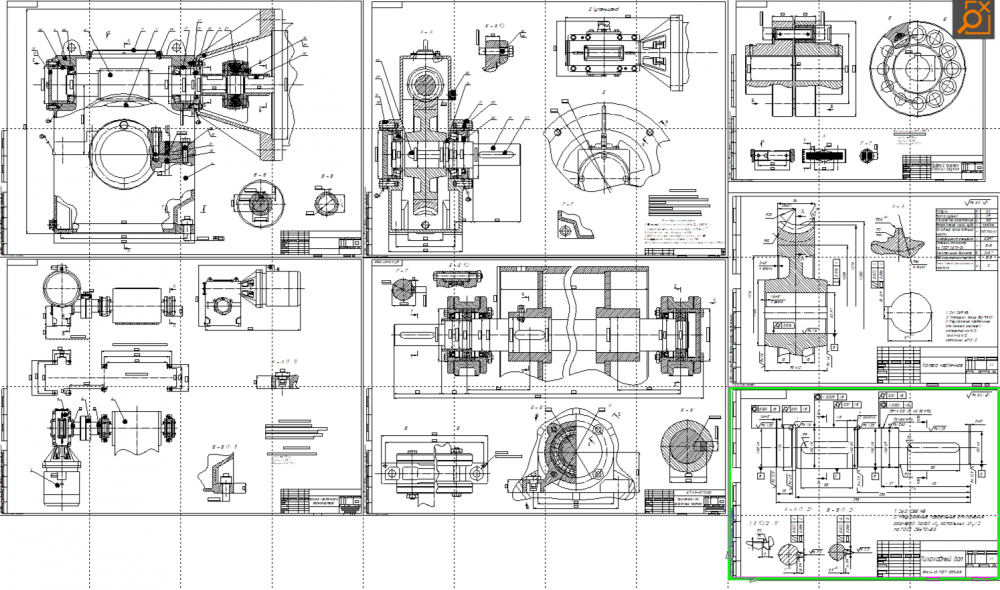

В файле РПЗ, Листы и спецификации - Привод ленточного транспортера с червячным редуктором (нижее расположение червяка) и ременной передачей от электродвигателя к редуктору

Технические требования:
1. Типовой режим нагружения II
2. Расчетный ресурс 10000ч.
3. Изготовление серийное 1000 штук в год
Исходные данные:
Окружная сила - 5,3 кН
Скорость ленты - 0,6 м/с
Диаметр барабана - 315 мм
Длина барабана - 450 мм
ВВЕДЕНИЕ....................................................................................................................................2
1. Кинематический расчет привода...........................................................................................3
2. Расчет червячного редуктора.................................................................................................4
3. Эскизное проектирование редуктора....................................................................................4
3.1. Предварительный расчет валов........................................................................................4
3.1.1. Быстроходный вал.............................................................................................................4
3.1.2. Тихоходный вал.................................................................................................................5
3.2. Определение ориентировочного расстояния между деталями......................................5
4. Конструирование червячного колеса и червяка...................................................................5
4.1. Червячное колесо...............................................................................................................5
4.2. Червяк.................................................................................................................................6
5. Расчет подшипников качения................................................................................................6
5.1. Расчет подшипников быстроходного вала.......................................................................7
5.1.1. Определение реакций в опорах.........................................................................................7
5.1.2. Расчет подшипников на заданный ресурс........................................................................8
5.2. Расчет подшипников тихоходного вала.........................................................................10
5.2.1. Определение реакций в опорах.......................................................................................10
5.2.2. Расчет подшипников на заданный ресурс......................................................................12
5.3. Выбор посадок подшипников.........................................................................................12
6. Расчет соединений................................................................................................................13
6.1. Расчет соединений с натягом..........................................................................................13
6.2. Расчет шпоночных соединений......................................................................................15
6.2.1. Расчет шпоночного соединения червячного колеса с тихоходным валом.................15
6.2.2. Расчет шпоночного соединения концевого участка тихоходного вала.......................15
6.2.3. Расчет шпоночного соединения концевого участка входного вала............................15
6.2.4. Расчет шпоночного соединения концевого участка приводного вала........................16
7. Конструирование корпусных деталей................................................................................16
8. Выбор смазочного материала и системы смазывания......................................................17
9. Подбор муфты и расчет.......................................................................................................18
10. Проектирование приводного вала......................................................................................19
10.1. Определение сил, действующих на вал.........................................................................19
10.2. Расчет подшипников на заданный ресурс.....................................................................21
10.3. Расчет приводного вала на статическую прочность и сопротивление усталости.......22
10.3.1. Расчет на статическую прочность..................................................................................24
10.3.2. Расчет на сопротивление усталости...............................................................................24
Список используемой литературы.............................................................................................26
Приложения
