Привод цепного транспортера с двухступенчатым цилиндрическим редуктором, выполненным по развернутой схеме (обе ступени косозубые), и ременной передачей от электродвигателя к редуктору
Описание
В архиве есть:

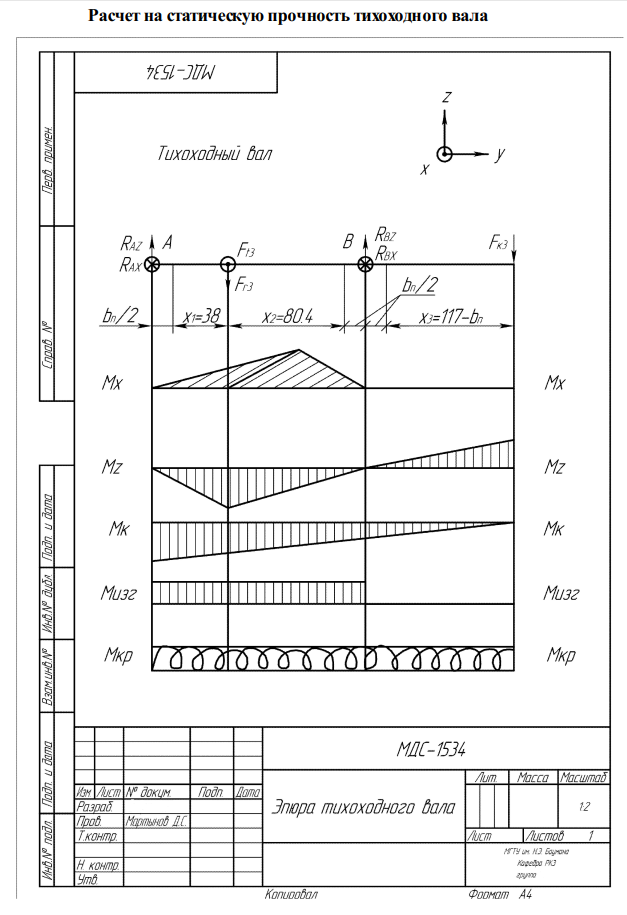

РПЗ (расчёт в MathCAD) сохранена в pdf
Листы (БЕЗ ЛИСТА 3 😩) в формате (.pdf):

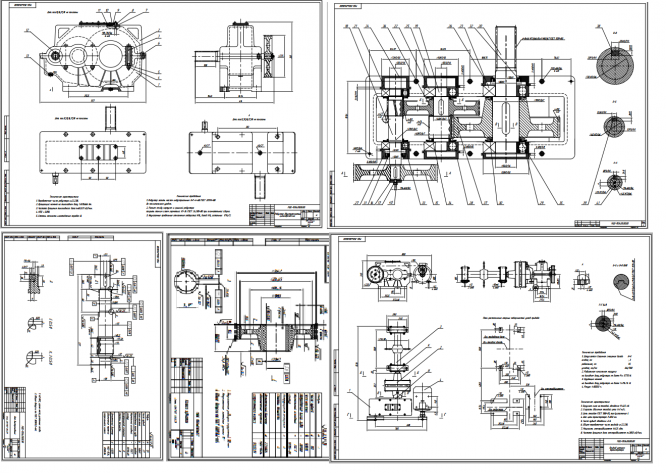

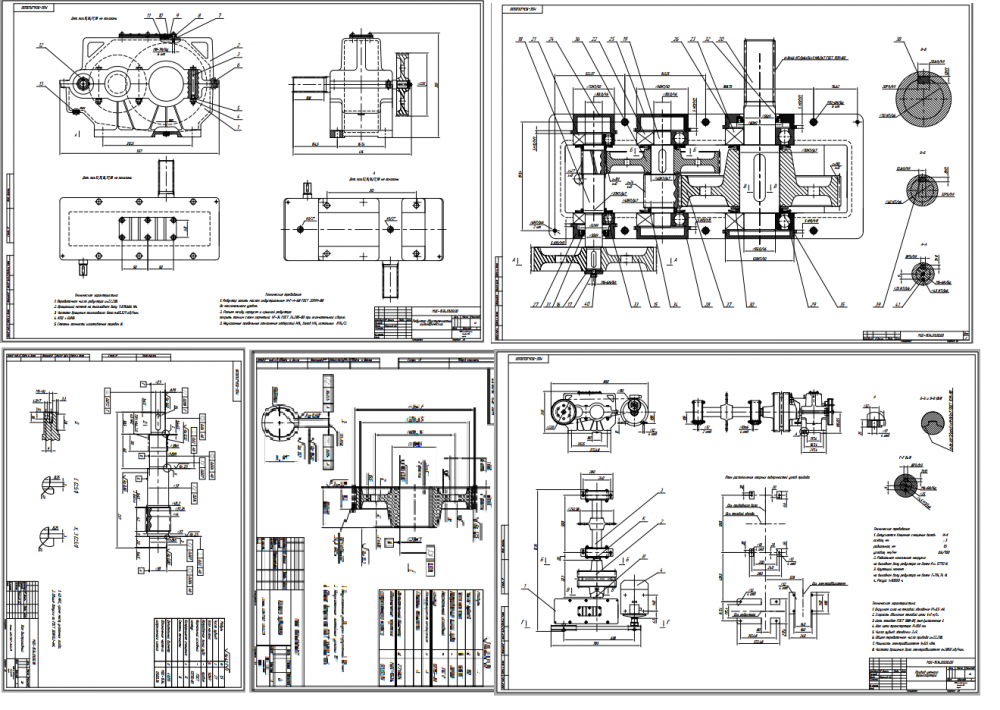

Лист 1+2: Сборочный чертёж "Редуктор"
Лист 3: Сборочный чертёж "Приводной вал"Лист 4: Рабочие чертежи "Вал быстроходный + Колесо зубчатое"
Лист 5: Чертёж общего вида

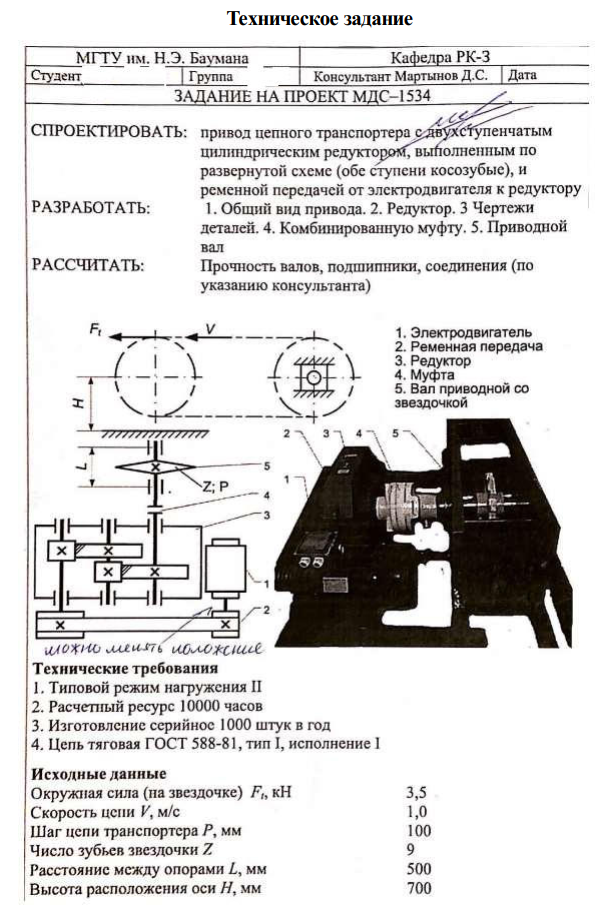

ИСХОДНЫЕ ДАННЫЕ:
ДЕМО
- РПЗ БЫЛА АКУРАТНО РАССЧИТАНА!
- ЛИСТЫ В ФОРМАТЕ А1

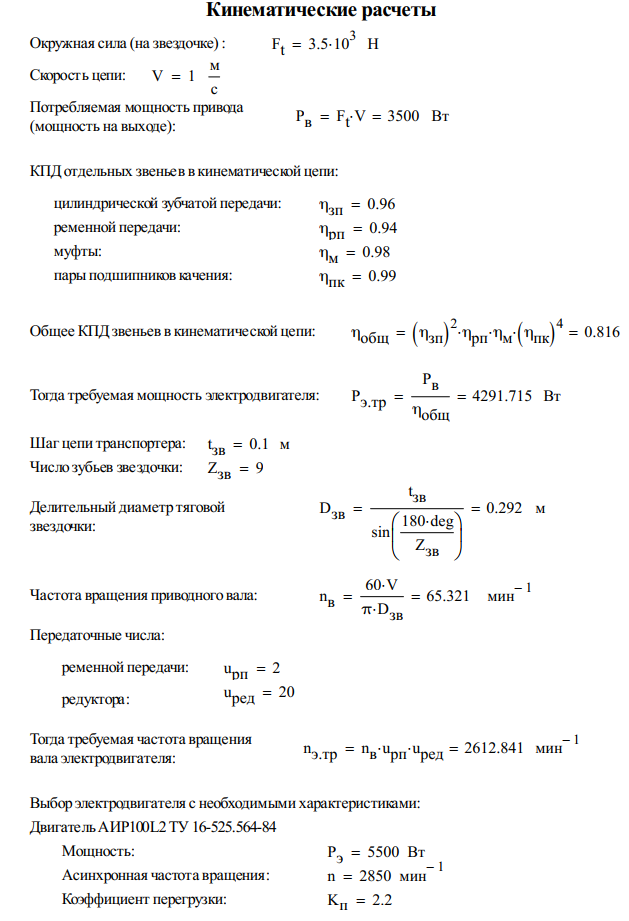

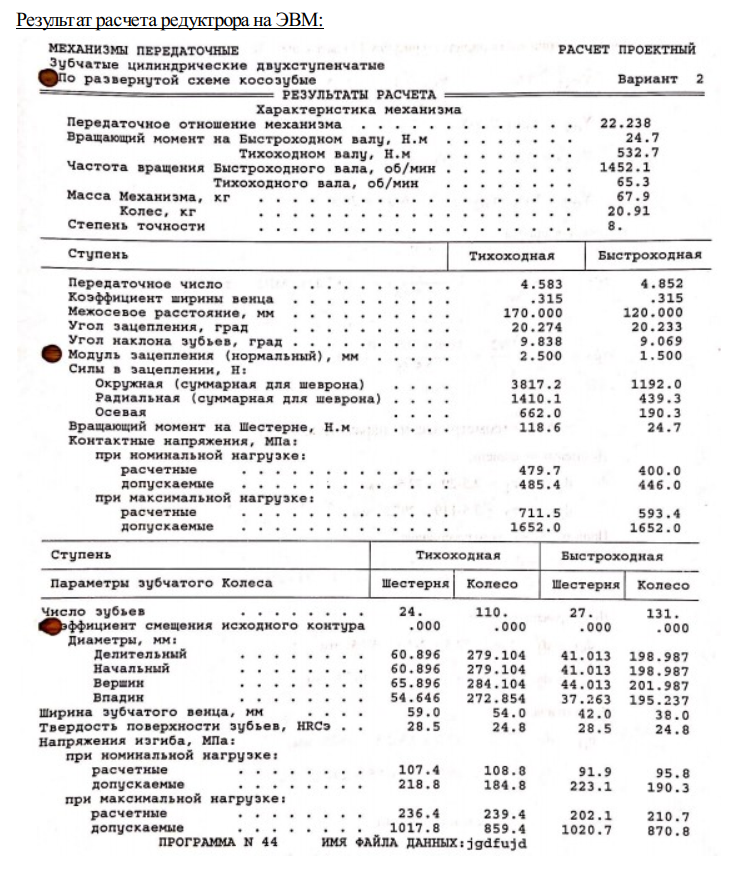

- ПРЕДВАРИТЕЛЬНЫЕ РЕЗУЛЬТАТЫ РАСЧЕТА
Привод цепного транспортера с двухступенчатым цилиндрическим редуктором , выполненным по развернутой схеме (обе ступени косозубые), и ременной передачей от электродвигателя к редуктору.
