Курсовая работа: Привод элеватора с двухступенчатым вертикальным соосным однопоточным цилиндрическим момтор-редутором вариант 112

Привод элеватора с двухступенчатым вертикальным соосным однопоточным цилиндрическим момтор-редутором

Содержание

• Введение………………………………………………………….…….………..3
• 1. Краткое описание работы изделия и его назначение…………….………4
• 2. Кинематический расчет привода ……………………………………...….. 5
• 3. Разработка компоновочной схемы
• 3.1. Предварительный расчет валов………………………………….....……6
• 3.2. Расчет расстояния между деталями передач …………………….…..…7
• 3.3. Выбор типа подшипника и схемы его установки ……………...………7
• 3.4. Составление компоновочной схемы редуктора…………………….…..8
• 4. Расчет подшипников
• 4.1.На промежуточном валу……………………………..…………….…….9
• 4.2.На тихоходном валу……………………………………………………..11
• 4.3.На приводном валу………………………………………………………14
• 5. Проверочный расчет валов на прочность
• 5.1. Промежуточного вала ………..……………………...………………....16
• 5.2. Тихоходного вала …..………………………..………...………..............21
• 5.3. Приводного вала ……………………………………...………………...26
• 6. Расчет соединений
• 6.1 Соединени с натягом
• 6.1.1.Колеса и тихоходного вала……………………….……………….31
• 6.1.2.Колеса и промежуточного вала………………………….….…….32
• 6.2 Шпоночного
• 6.2.1.Соеднение вала электродвигателя и насадной шестерни…..…...35
• 6.2.2.Соединение тихоходного вала и полумуфты……………..….…..36
• 6.2.3.Соединение приводного вала и барабана…………………….…..36
• 7. Выбор смазки редуктора…………………………………………………… 36
• 8. Подбор муфты ………………………………………..……………….….…38
• 9. Предохранительное устройство…………..………………………..…….….39
• 10. Порядок сборки привода……………………………………………………40
• Список использованной литературы
• Приложение 1
• Приложение 2

Введение

Целью выполнения курсового проекта является спроектировать привод элеватора.
Составными частями привода являются электродвигатель, двухступенчатый цилиндрический редуктор, муфта, приводной вал, предохранительное устройство.
Устройство привода следующее: вращающий момент передается с электродвигателя на входной вал редуктора с помощью насадной шестерни; с выходного вала редуктора через муфту на приводной вал.
Требуется выполнить необходимые расчеты, выбрать наилучшие параметры схемы и разработать конструкторскую документацию, предназначенную для изготовления привода:

• чертеж общего вида редуктора (на стадии эскизного проекта);
• сборочный чертеж редуктора (на стадии технического проекта);
• рабочие чертежи деталей редуктора;
• чертеж общего вида привода;
• расчетно-пояснительную записку и спецификации;

1. Краткое описание работы изделия и его назначение

Элеватор предназначен для непрерывной вертикальной транспортировки различных грузов.
Движение ленты осуществляется посредством приводного барабана. Передача вращения на него осуществляется посредством мотор-редуктора, состоящего из цилиндрического двухступенчатого редуктора (развернутая схема) и асинхронного электродвигателя (исполнение IM 3081). Соединение приводного вала и тихоходного вала редуктора осуществляется посредством муфты.
Электропитание осуществляется от сети переменного 3-х фазного тока с частотой 50 Гц и напряжением 380 В. II типовой режим нагружения. Расчетный ресурс 10000 ч при надежности подшипников качения 90%, зубчатых передач 98%. Изготовление серийное – 1000 штук в год.

Чертежи

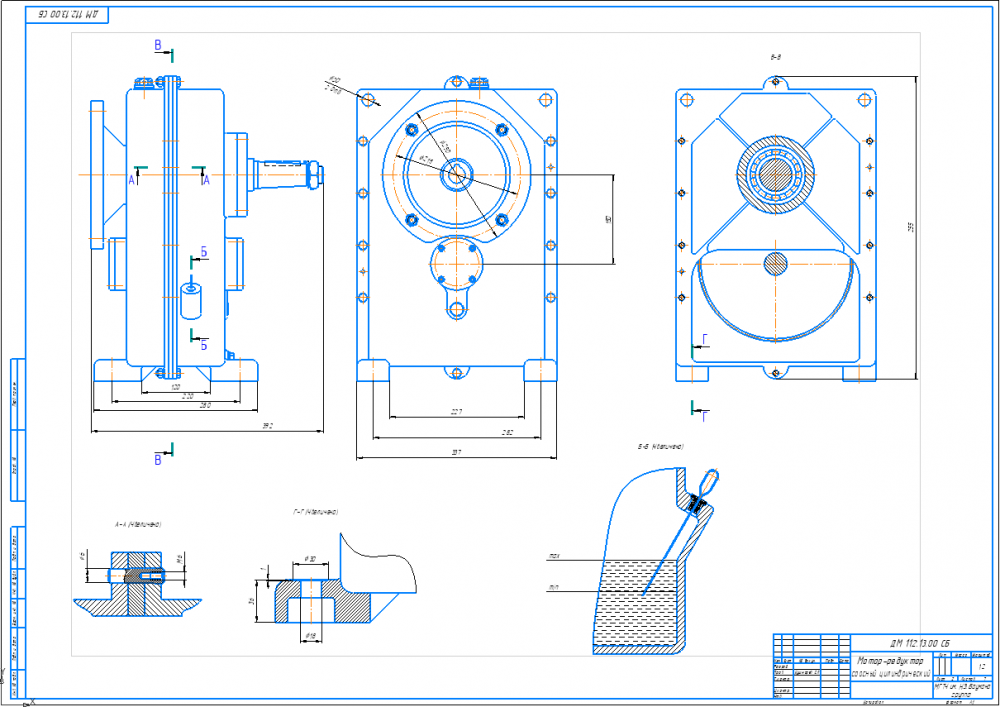

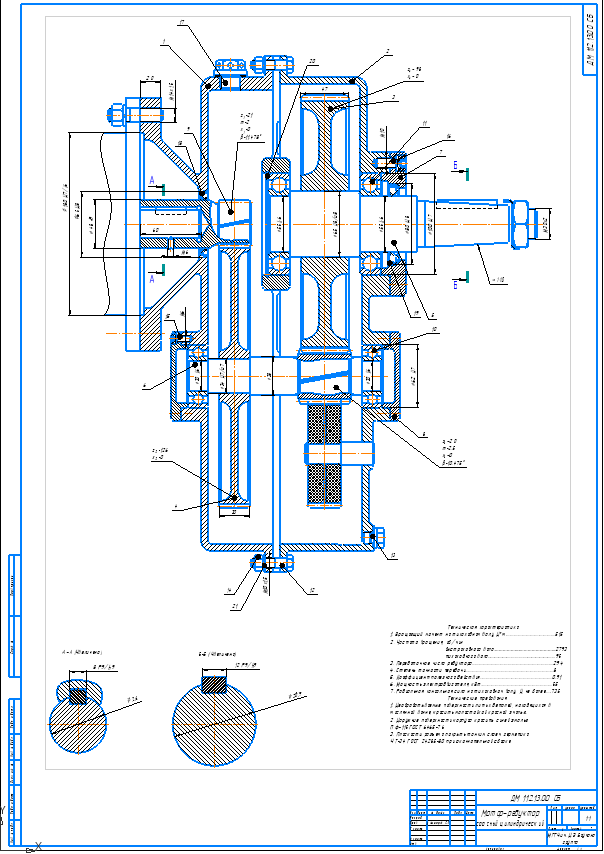

Лист 1-2 - Мотор-редуктор соосный цилиндрический

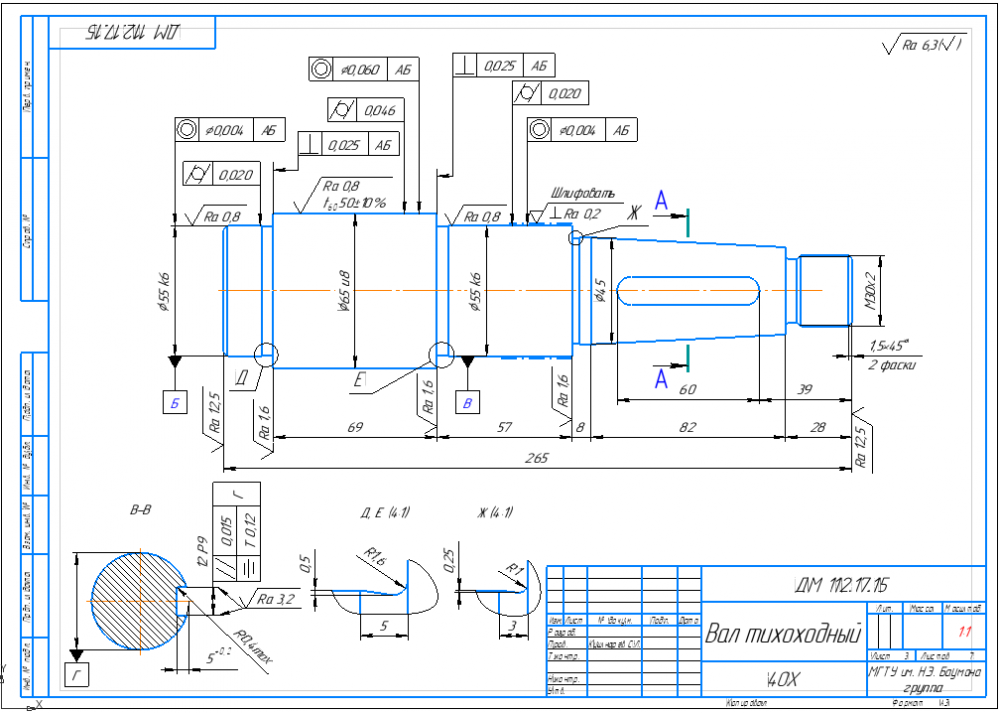

Лист 3.1 - Вал тихоходный

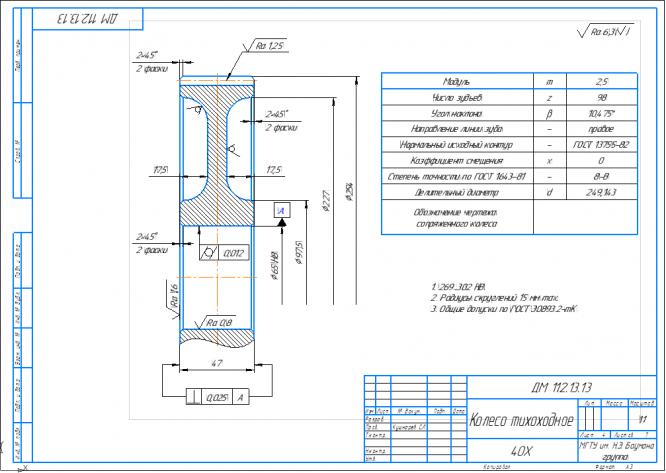

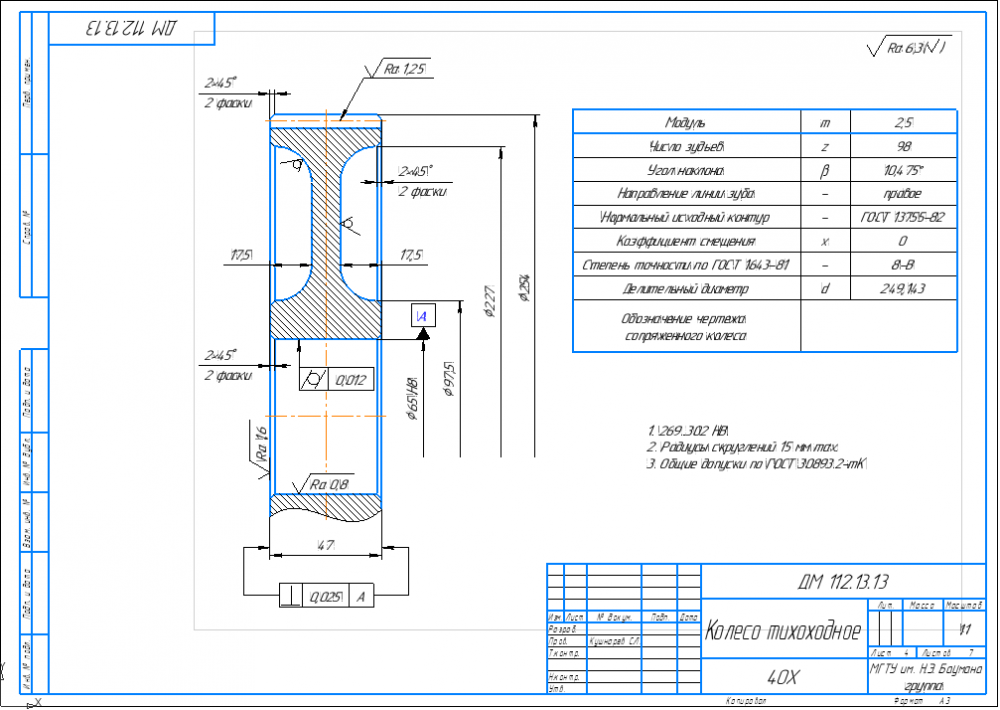

Лист 3.2 - Колесо тихоходное

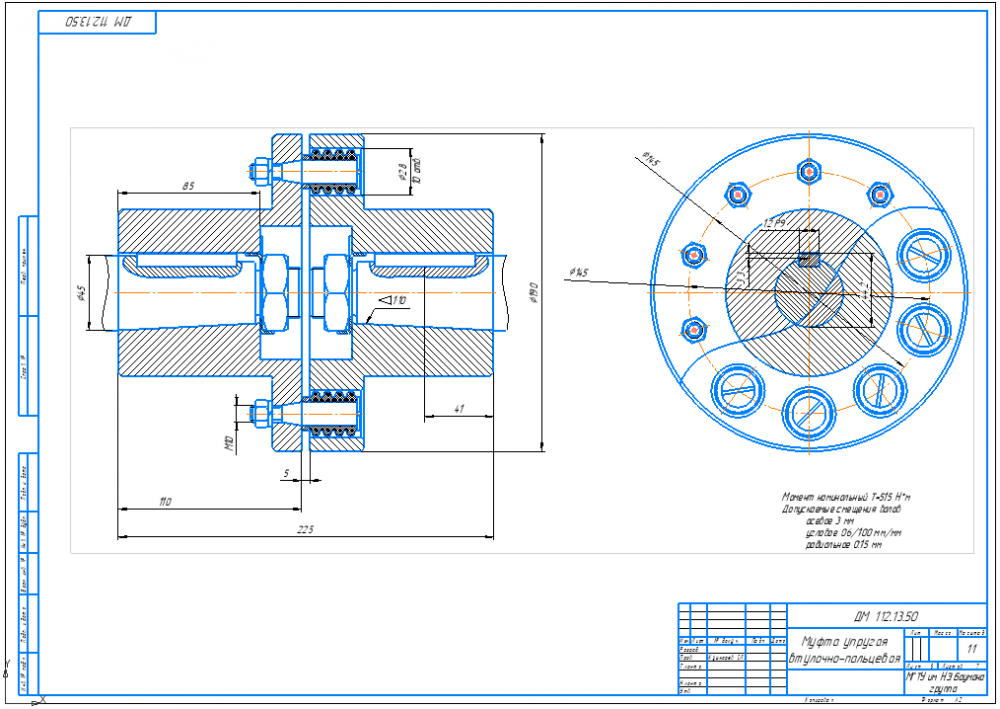

Лист 3.3 - Муфта упругая втулочно-пальцевая

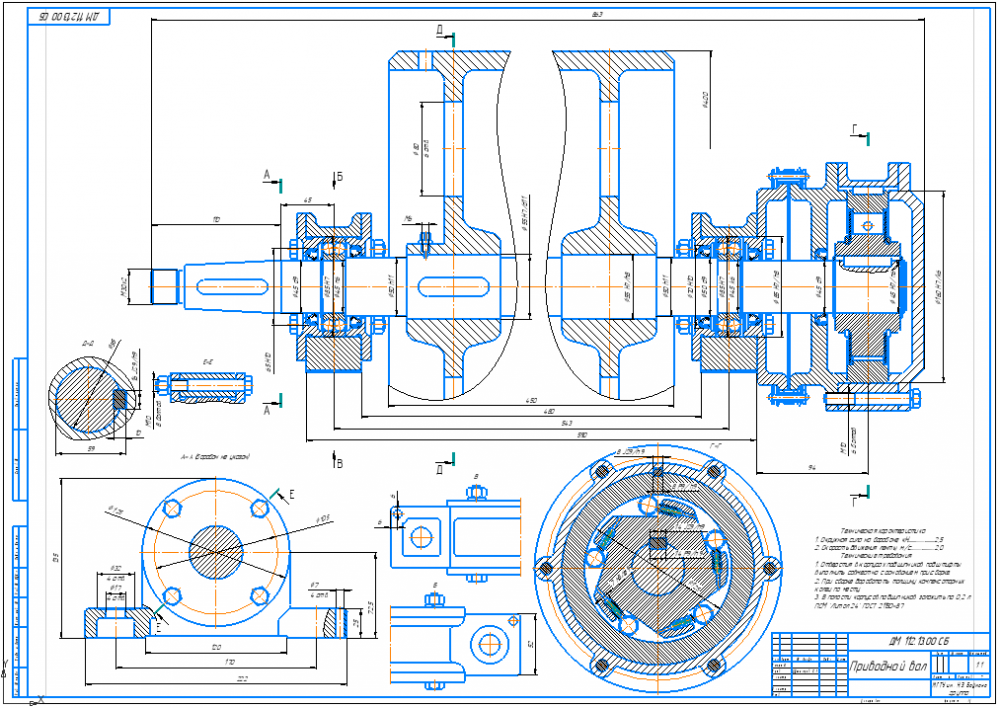

Лист 4 - Приводной вал

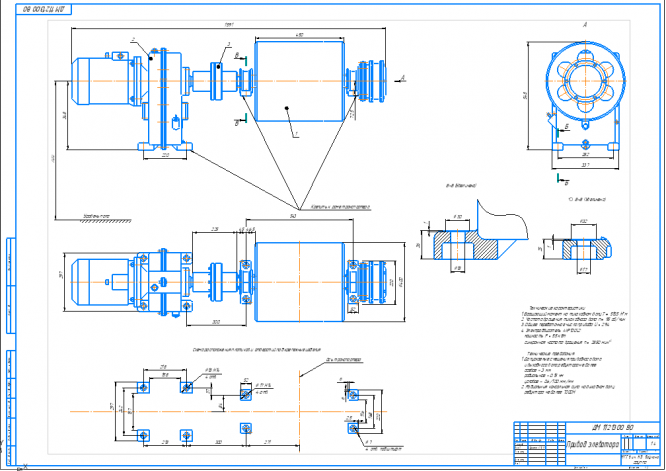

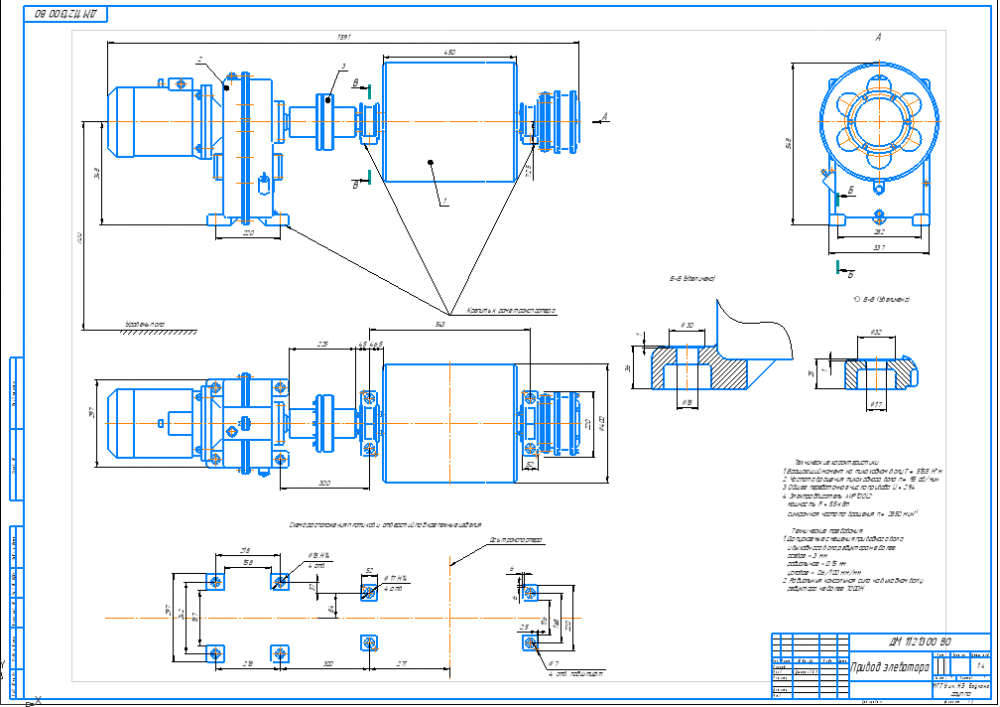

Лист 5 - Привод элеватора
