Курсовая работа БДС1349: Курсовой проект. Привод цепного транспортера с одноступенчатыми червячным редуктором и цепной передачей.
Описание
В данной работе спроектирован привод цепного транспортера с одноступенчатыми червячным редуктором и цепной передачей.
Технические характеристики редуктора:
1. Вращающий момент на выходном валу, Нм......................725,3
2. Частота вращения входного вала, мин........................709,0
3. Общее передаточное число....................................21
4. Степень точности изготовления передачи......................8-В
5. Коэффициент полезного действия, %...........................85,5
Техническая характеристика привода
1. Мощность электродвигателя, P = 3 кВт
2. Частота вращения вала электродвигателя n = 709 мин.
3. Общее передаточное число привода u = 42.
4. Тяговое усилие на ленте транспортера F = 6 кН.
5. Скорость цепи v = 0,315 м/с.
Разработаны:
1) Общий вид привода
2) Редуктор

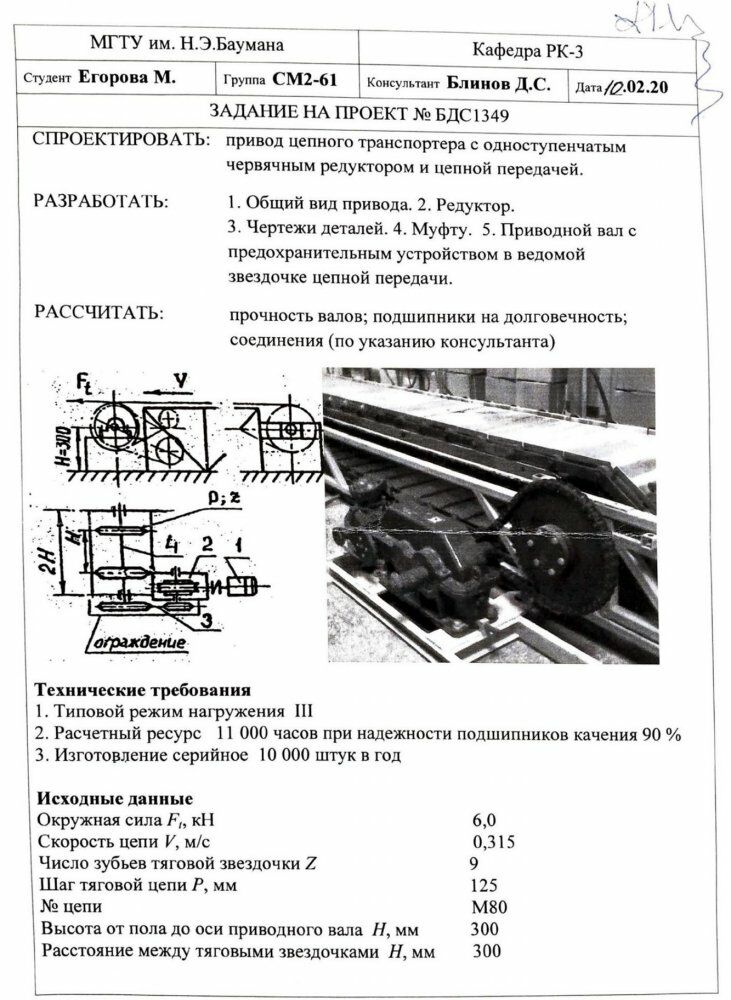

3) Чертежи некоторых деталей привода
4) Муфта
5) Приводной вал с предохранительным устройством в ведомой звёздочке цепной передаче
Исходные данные:
-Окружная сила 6 кН
-Скорость цепи 0,315 м/с
-Число зубьев тяговой звёздочки 9
-Шаг тяговой цепи 125 мм
-Цепь № М180
-Высота от пола до оси приводного вала 300 мм
-Расстояние между тяговыми звёздочками 300 мм
Технические характеристики редуктора:
1. Вращающий момент на выходном валу, Нм......................725,3
2. Частота вращения входного вала, мин........................709,0
3. Общее передаточное число....................................21
4. Степень точности изготовления передачи......................8-В
5. Коэффициент полезного действия, %...........................85,5
Техническая характеристика привода
1. Мощность электродвигателя, P = 3 кВт
2. Частота вращения вала электродвигателя n = 709 мин.
3. Общее передаточное число привода u = 42.
4. Тяговое усилие на ленте транспортера F = 6 кН.
5. Скорость цепи v = 0,315 м/с.
Разработаны:
1) Общий вид привода
2) Редуктор
3) Чертежи некоторых деталей привода
4) Муфта
5) Приводной вал с предохранительным устройством в ведомой звёздочке цепной передаче
Исходные данные:
-Окружная сила 6 кН
-Скорость цепи 0,315 м/с
-Число зубьев тяговой звёздочки 9
-Шаг тяговой цепи 125 мм
-Цепь № М180
-Высота от пола до оси приводного вала 300 мм
-Расстояние между тяговыми звёздочками 300 мм
