Курсовая работа ДМ: Привод цепного транспортера вариант 318

Привод цепного транспортера - ДМ-318-03

Оглавление

• Техническое задание …………………………………………………………………..…………………...................... 1
• Введение.................................................................................................................................………..2
• 1. Кинематический расчет.........................................................................................................3
• 1.1 Подбор электродвигателя............................................................................................... 3
• 1.2.Определение частот вращения и моментов на валах...........................................4
• 2.Расчет цилиндрической зубчатой передачи..................................................................4
• 2.1. Подготовка исходных данных для расчета на ЭВМ.............................................. 4
• 2.2.Анализ результатов расчета на ЭВМ и выбор варианта для конструктивной проработки…………………………………….............................................................................................. 4
• 3.Предварительный расчет валов....................................................................................... 5
• 3.1. Быстроходный вал (вал-шестерня).............................................................................. 5
• 3.2. Промежуточный вал............................................................................................................6
• 3.3.Тихоходный вал.................................................................................................................... .6
• 4.Расстояния между деталями передач...............................................................................7
• 5.Расчет подшипников………………….............................................................................................. 7
• 5.1.Быстроходный вал................................................................................................................. 7
• 5.2.Прмежуточный вал................................................................................................................10
• 5.3.Тихоходный вал..................................................................................................................... 12
• 5.4.Привоводной вал…................................................................................................................ 14
• 6.Расчет валов на прочность.................................................................................................. 16
• 6.1 Быстроходный вал................................................................................................................ 17
• 6.2 Промежуточный вал............................................................................................................ 22
• 6.3 Тихоходный вал................................................................................................................... .27
• 6.4 Приводной вал....................................................................................................................... 32
• 7. Расчет соединений…............................................................................................................... 35
• 7.1.Соединение зубчатого колеса с тихоходным валом............................................. 35
• 8. Расчет соединений с натягом. Подбор посадок........................................................ 35
• 9. Выбор смазочных материалов............................................................................................ 37
• 10.Расчет предохранительной муфты................................................................................. 38
• 11.Список литературы..................................................................................................................40

Введение

Цель выполнения данного проекта - спроектировать привод цепного транспортера.
Составными частями привода являются: асинхронный электродвигатель, цилиндрический двухступенчатый редуктор с раздвоенной тихоходной ступенью, быстроходной косозубой, предохранительная и упругая муфты, приводной вал.
Привод работает следующим образом: вращающий момент передается с электродвигателя через упругую муфту на входной вал редуктора; с выходного вала редуктора через цепную передачу на приводной вал.
Требуется выполнить необходимые расчеты, выбрать наилучшие параметры схемы и разработать конструкторскую документацию, предназначенную для изготовления привода:
• чертеж общего вида редуктора (на стадии эскизного проекта);
• сборочный чертеж редуктора (на стадии технического проекта);
• рабочие чертежи деталей редуктора;
• чертеж общего вида привода;
• пояснительную записку и спецификации.
Пояснительная записка содержит 40 страниц машинописного текста, 14 рисунков.

Чертежи

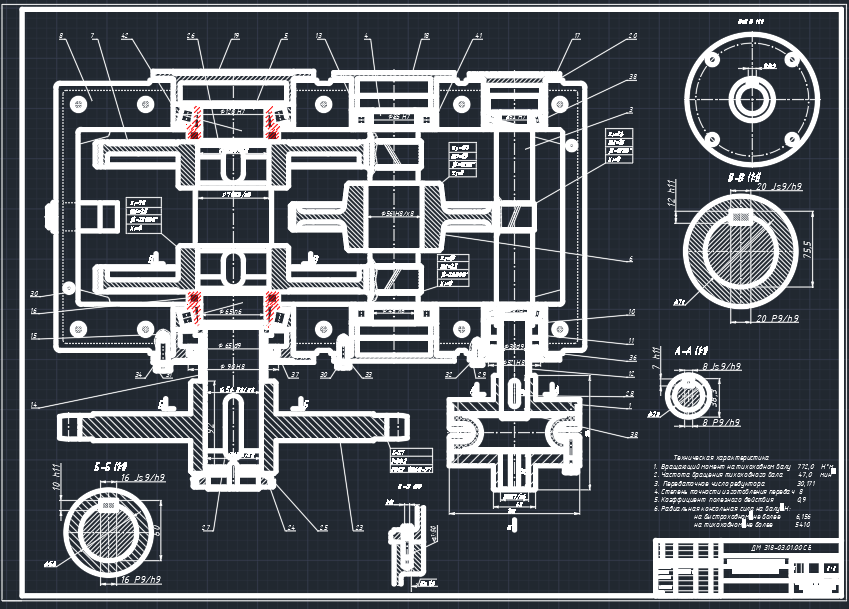

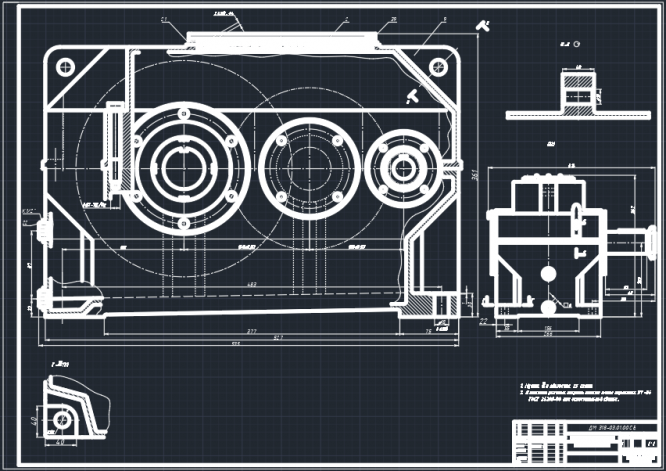

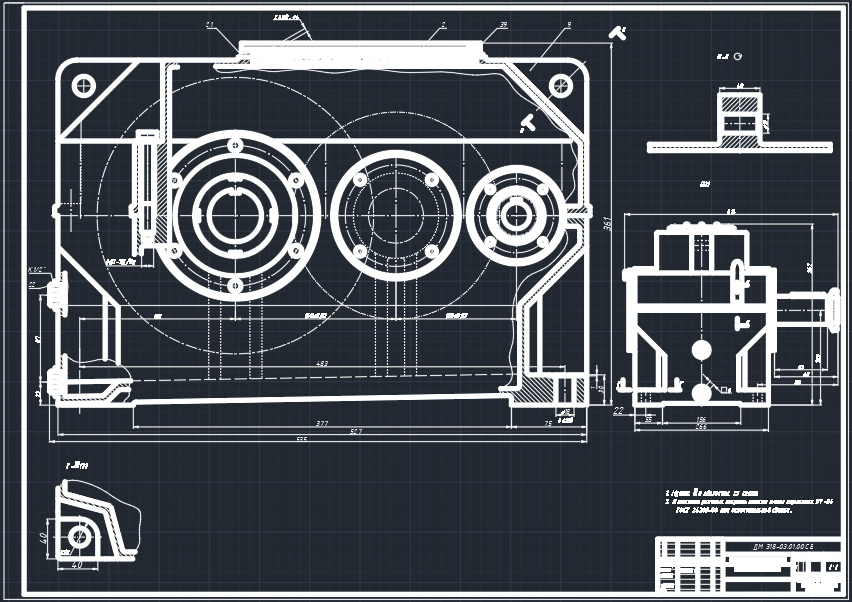

Лист 1,2 - Редуктор + Спецификация

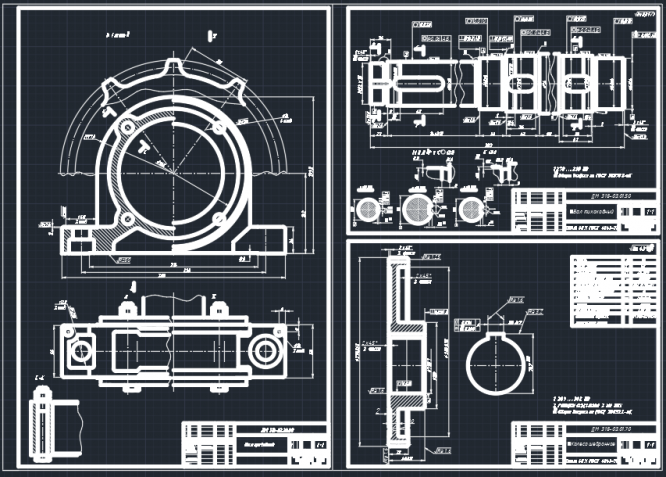

Лист 3 - Деталировка (Вал приводной; Вал тихоходный; Колесо шевронное)

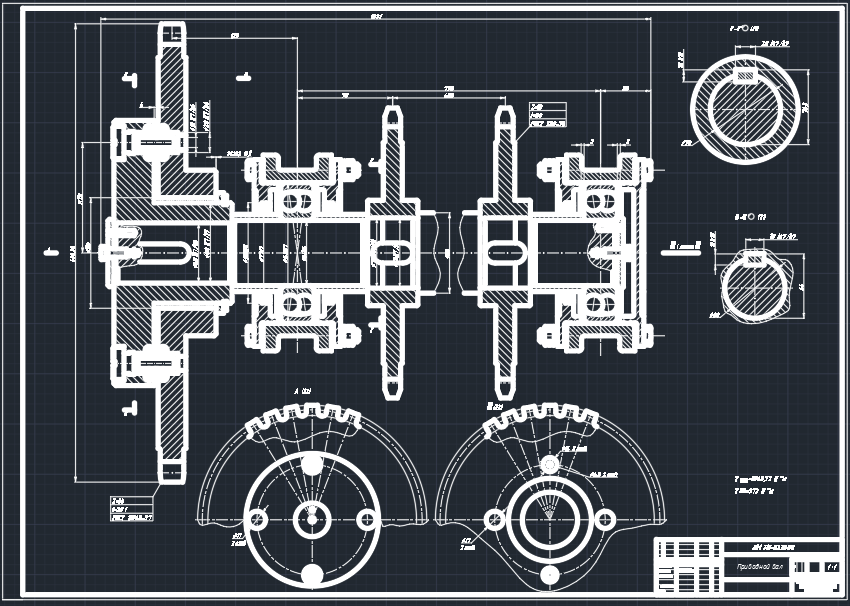

Лист 4 - Приводной вал

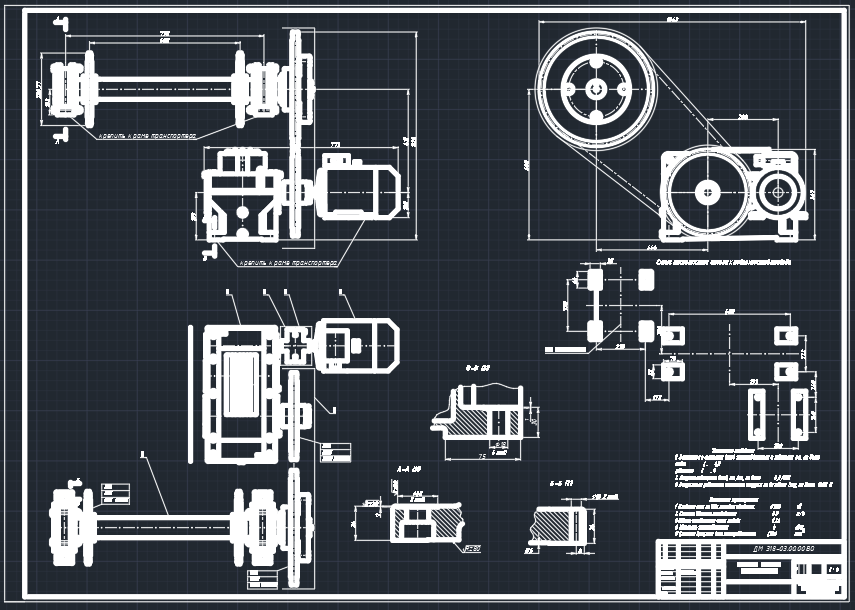

Лист 5 - Привод цепного транспортера + Спецификация
