Курсовая работа ДМ: 33-03 РПЗ и Листы вариант 33

Введение

Целью курсового проекта является проектирование индивидуального привода с планетарным редуктором и компенсирующей муфтой на выходном валу.

Составными частями привода являются электродвигатель, планетарный редуктор, упругая муфта, компенсирующая муфта и сварная рама для их крепления.

Устройство привода следующее: вращающий момент передается с электродвигателя на входной вал редуктора через упругую муфту; с выходного вала редуктора через компенсирующую муфту на вал устройства, присоединяемого к приводу.

Требуется выполнить необходимые расчеты, выбрать наилучшие параметры схемы и разработать конструкторскую документацию, предназначенную для изготовления привода:

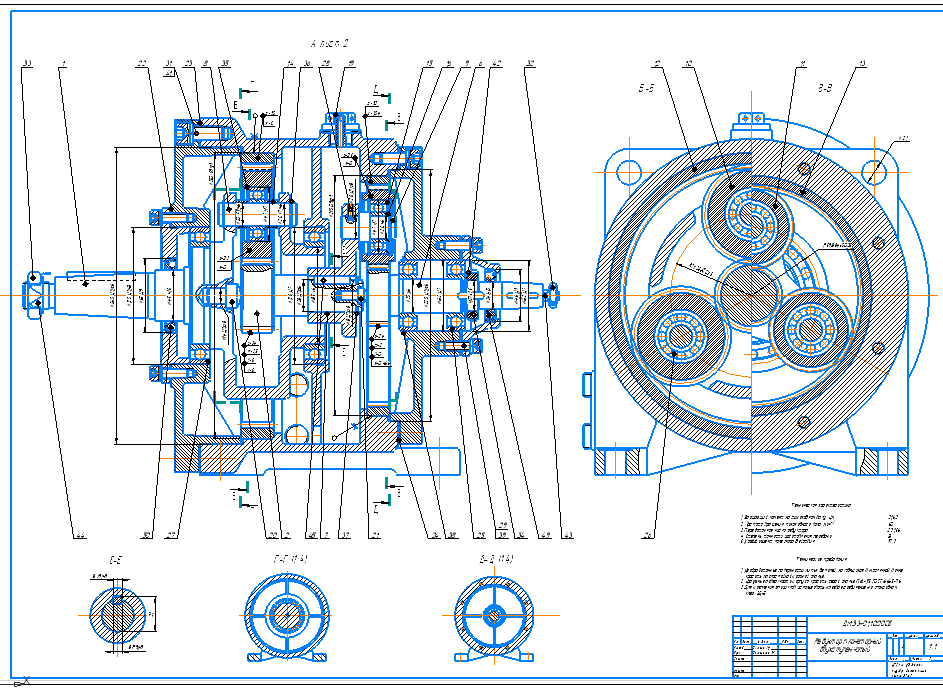

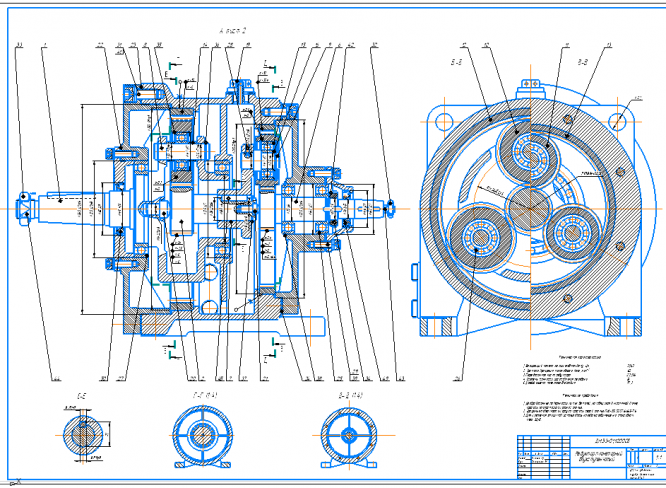

- сборочный чертеж планетарного редуктора;

- рабочие чертежи деталей редуктора;

- сборочный чертеж компенсирующей муфты;

- сборочный чертеж рамы;

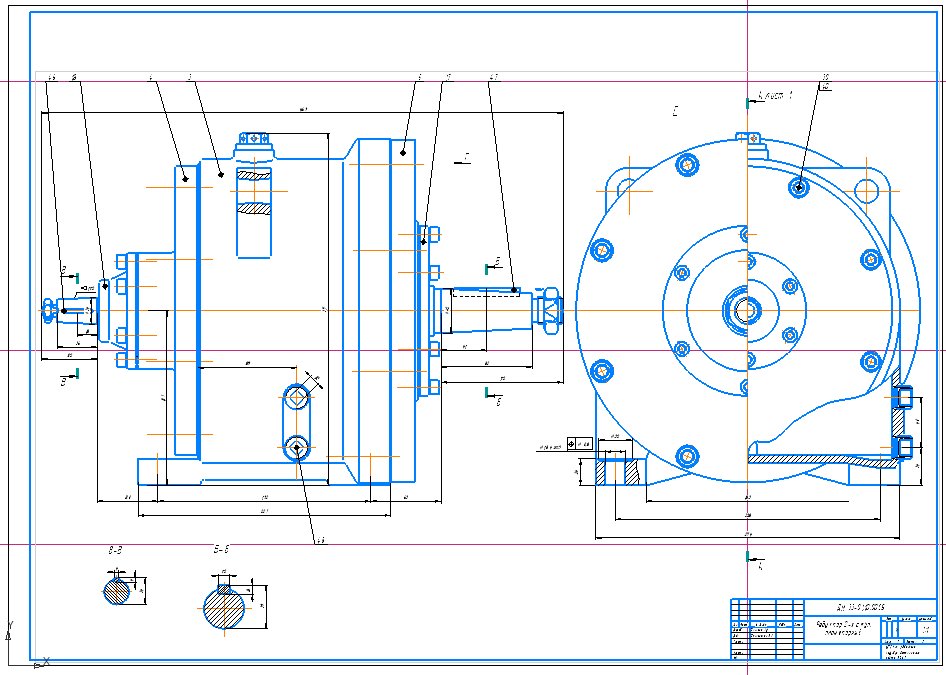

- чертеж общего вида индивидуального привода;

- расчетно-пояснительную записку и спецификации;

1. Кинематический расчет привода.

1.1 Подбор электродвигателя.

По заданной мощности и частоте вращения выбран электродвигатель АИР90L4 ТУ 16-525.564-84 ().
