Лабораторная работа: Расчёт электрических режимов протяженных электропередач вариант 8
Описание
СОДЕРЖАНИЕ: Расчёт электропередачи без учёта компенсирующего устройства; Определение удельных параметров электропередачи; Моделирование электропередачи П-образной схемой замещения; Моделирование электропередачи пассивным четырёхполюсником; Определение комплексных постоянных четырёхполюсника через волновые параметры электропередачи; Определение постоянных четырёхполюсника через параметры симметричной П-образной схемы замещения; Определение параметров режима электропередачи; Определение реактивной мощности, необходимой для поддержания заданных значений напряжения по концам передачи; Определение угла сдвига фаз напряжений по концам электропередачи; Вычисление коэффициентов мощности и КПД электропередачи; Расчёт режима одностороннего включения; Построение графиков распределения напряжения вдоль линии; Расчёт электропередачи с учётом компенсирующих устройств; Выбор проводимости реакторов по условию выравнивания напряжения в режиме холостого хода; Расчёт электропередачи с установкой реакторов; Определение параметров режима ЛЭП с реакторами; Режим одностороннего включения ЛЭП; Построение графика распределения напряжения вдоль линии с РПК; Расчёт электропередачи с установкой устройства продольной компенсации; Определение параметров электропередачи с УПК; Построение графика распределения напряжения вдоль линии с УПК; Расчёт данных для построения круговых диаграмм мощности.
ЗАДАНИЕ
Электропередача является межсистемной связью и связывает две энергосистемы бесконечной мощности. Напряжения по концам поддерживаются неизменными. Это достигается изменением угла сдвига фаз напряжений и перетоков реактивной мощности.
ЛЭП может работать в двух режимах: с устройством компенсации и без него. Компенсирующее устройство (КУ) состоит из устройства продольной компенсации (УПК) и реактора поперечной компенсации (РПК). Реактор задан мощностью , а устройство продольной компенсации – степенью компенсации l.
Компенсирующие устройства установлены на переключательном пункте, в середине электропередачи.
По линии передаётся три значения мощности . Анализ электрических режимов передачи выполнить для следующих значений передаваемой мощности , где натуральная мощность и идеальный предел ЛЭП.
Требуется рассчитать электрический режим, коэффициенты мощности и КПД ЛЭП.
Порядок выполнения работы:
- Расчёт ЭП без компенсирующего устройства
Для трёх значений передаваемой активной мощности определить:
- реактивную мощность, необходимую для поддержания заданных значений напряжения;
- угол сдвига фаз напряжений по концам передачи;
- коэффициенты мощности и КПД электропередачи;
- рассчитать режим одностороннего включения (холостой ход) ЛЭП при отключении выключателей В1 или В2.
- Расчёт электропередачи с компенсирующим устройством
Рассчитать обобщённые постоянные четырёхполюсника, замещающего ЛЭП с учётом КУ: РПК (при 50% компенсации) и УПК.
Для двух значений передаваемой активной мощности в зависимости от типа КУ определить:
- реактивную мощность, необходимую для поддержания заданных значений напряжения;
- угол сдвига фаз напряжений по концам передачи;
- напряжения ;
- коэффициенты мощности и КПД электропередачи;
- режим одностороннего включения для 50% и 100% компенсации реактивной мощности.
Построить без учёта и с учётом КУ:
- графики (эпюры) распределения напряжения вдоль линии;
- круговые диаграммы мощности для .

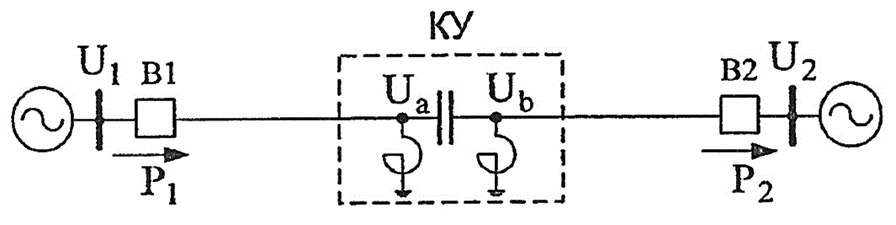

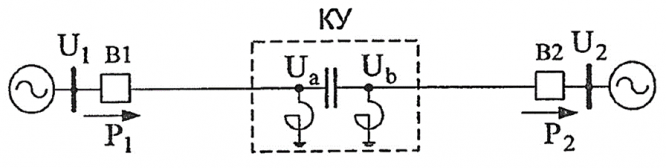

Рисунок 1 – Схема электропередачи
Работа на 39 с.
Показать/скрыть дополнительное описание
Электропередача является межсистемной связью и связывает две энергосистемы бесконечной мощности. Напряжения по концам поддерживаются неизменными. Это достигается изменением угла сдвига фаз напряжений и перетоков реактивной мощности. ЛЭП может работать в двух режимах: с устройством компенсации и без него. Компенсирующее устройство (КУ) состоит из устройства продольной компенсации (УПК) и реактора поперечной компенсации (РПК). Реактор задан мощностью , а устройство продольной компенсации – степенью компенсации l. Компенсирующие устройства установлены на переключательном пункте, в середине электропередачи. По линии передаётся три значения мощности . Анализ электрических режимов передачи выполнить для следующих значений передаваемой мощности , где натуральная мощность и идеальный предел ЛЭП.
Требуется рассчитать электрический режим, коэффициенты мощности и КПД ЛЭП..
Характеристики лабораторной работы
Список файлов
- РГЗ.docx 1,73 Mb
